"Det Eliptiske Vindue" i soveværelset


Grundlaget

Fremstillingen af det matematisk korrekte eliptiske vindue har været en helt særlig opgave for mig.

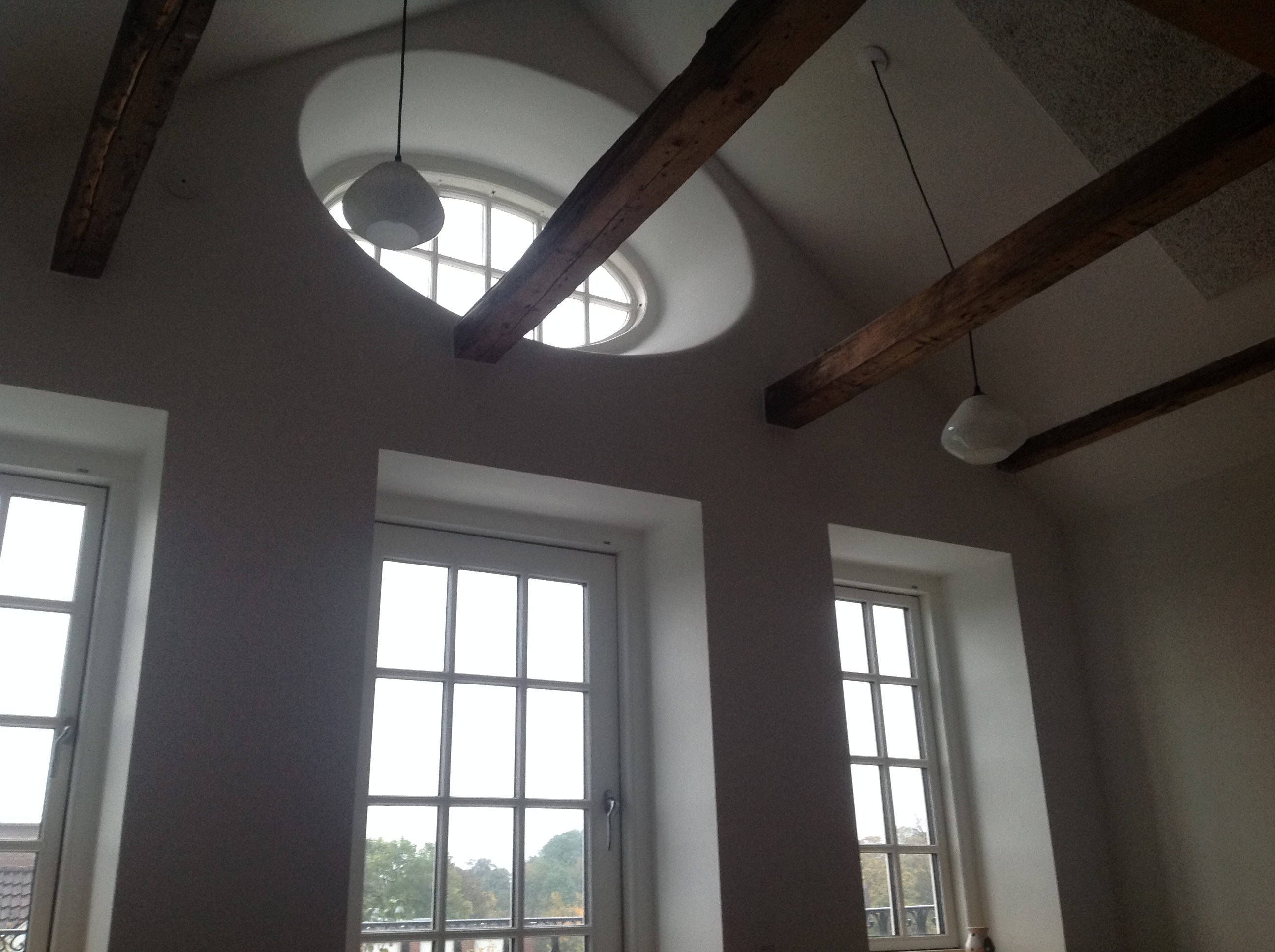

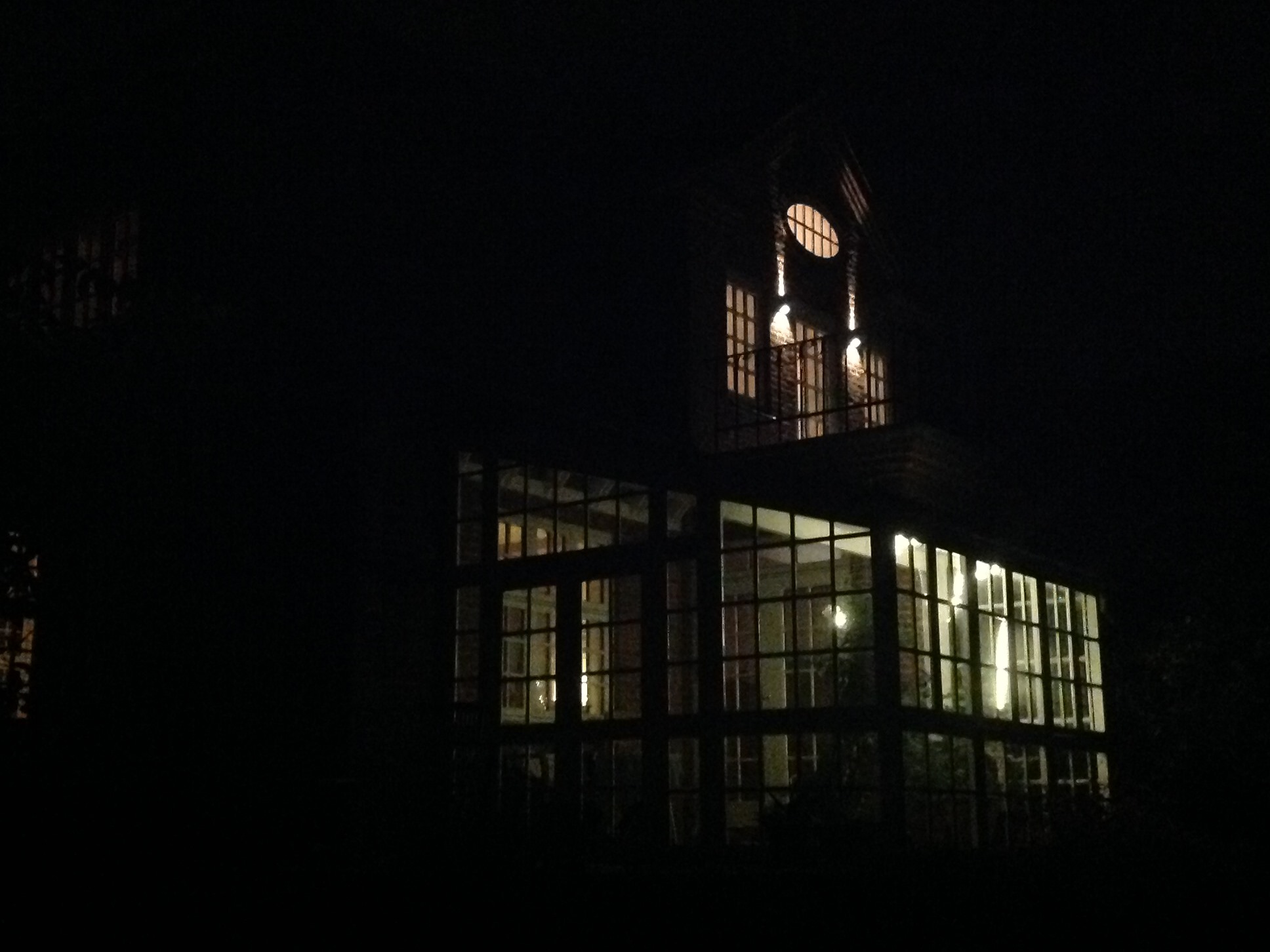

Derfor tænkte jeg at starte denne billedserie op med et par stemningsbilleder af forskellige lysind- og udfald.

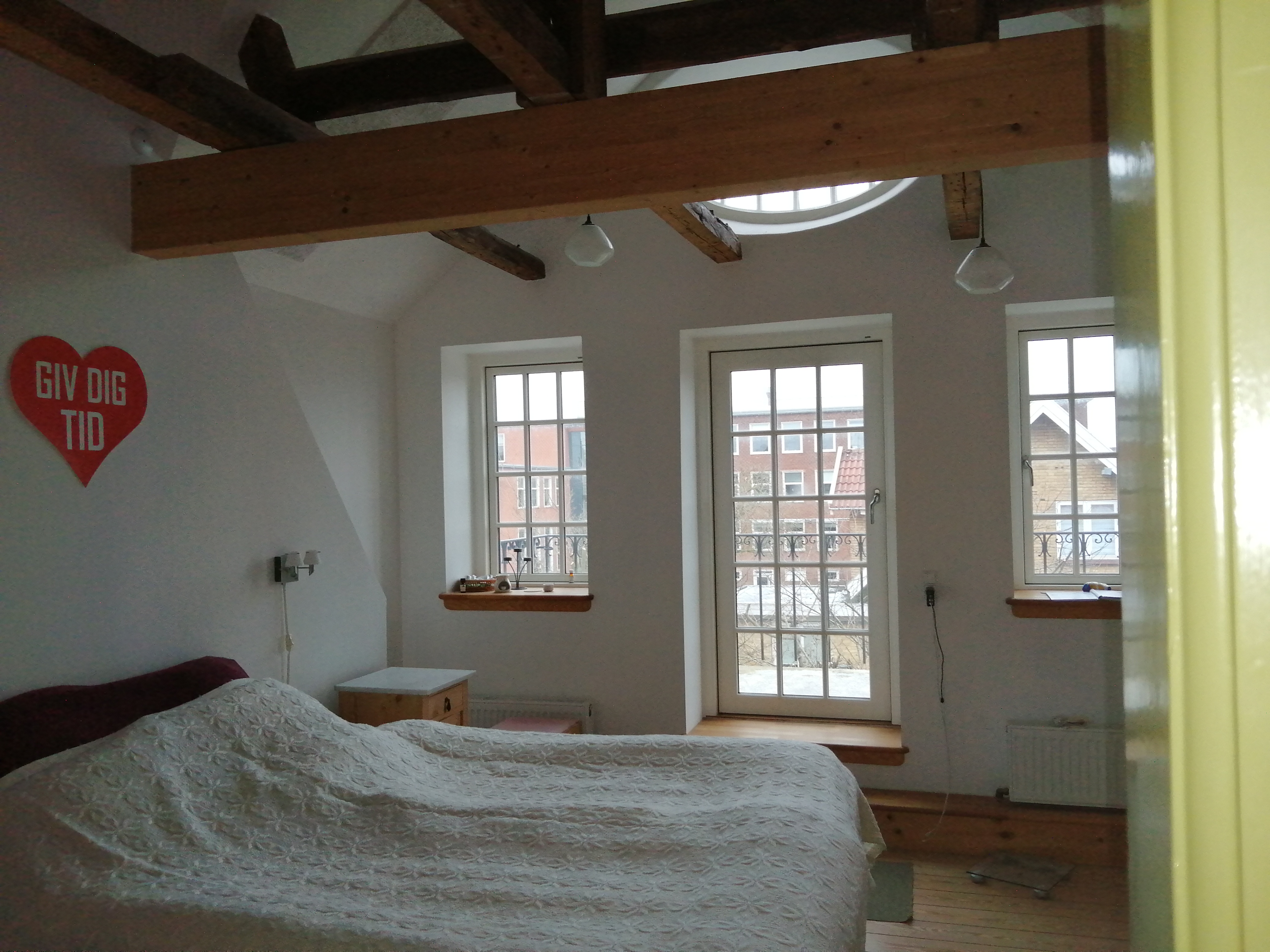

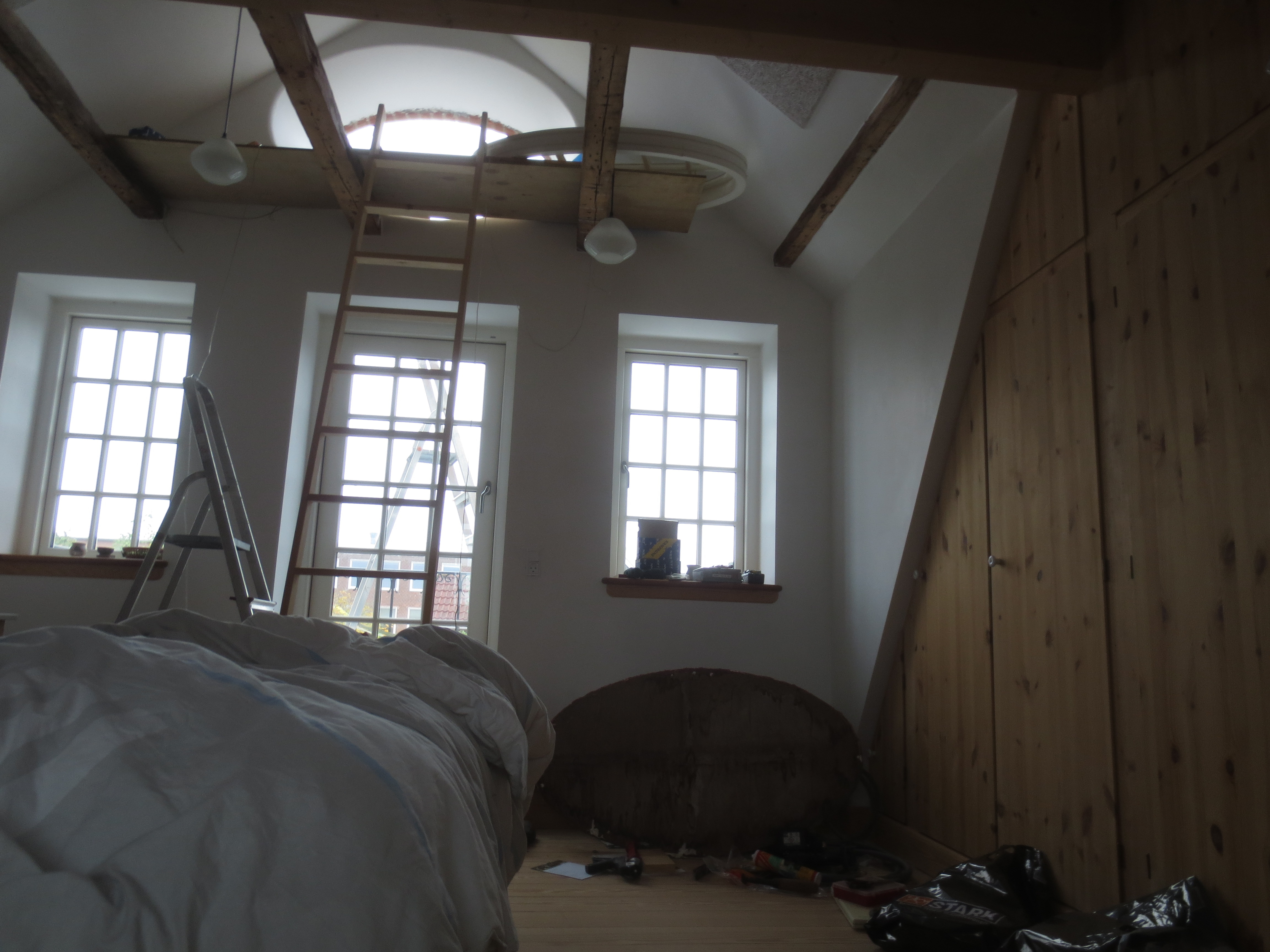

Det er en rigtig skøn fornemmelse, hver morgen at vågne op - tidlig eller sent - når lyset spiller ind gennem vinduet og hele vindueskompositionen i kvisten - spiller igennem rummet og projicerer sig op på soveværelsesvæggen og skabene.

Jeg har fremstillet det på basis af 125 år gamle gulvbrædder for det gamle statshospital i Middelfart. (Har vist fortalt historien før elles kommer den her - engang). Samme portion brædder jeg har lavet stigereolen i kontoret og meget andet af.




Fotoserien herunder starter 2013-05-20
..Og som I jer jo nok kan tænke, arbejdes der p.t. på denne side.....og der kommer mange bedler (en eller anden sjællandsk dialekt for "billeder")


1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
17 18 19 20
21 22 23 24
25 26 27 28
29 30 31 32
33 34 35 36
37 38 39 40
41 42 43 44
45 46 47 48
49 50 51 52
53 54 55 56
57 58 59 60


Foto_nr
Tekst
1

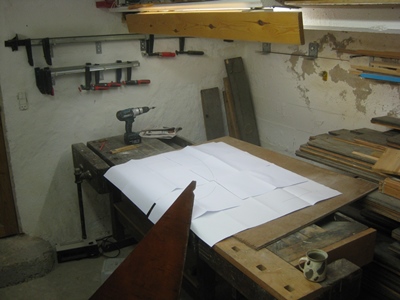

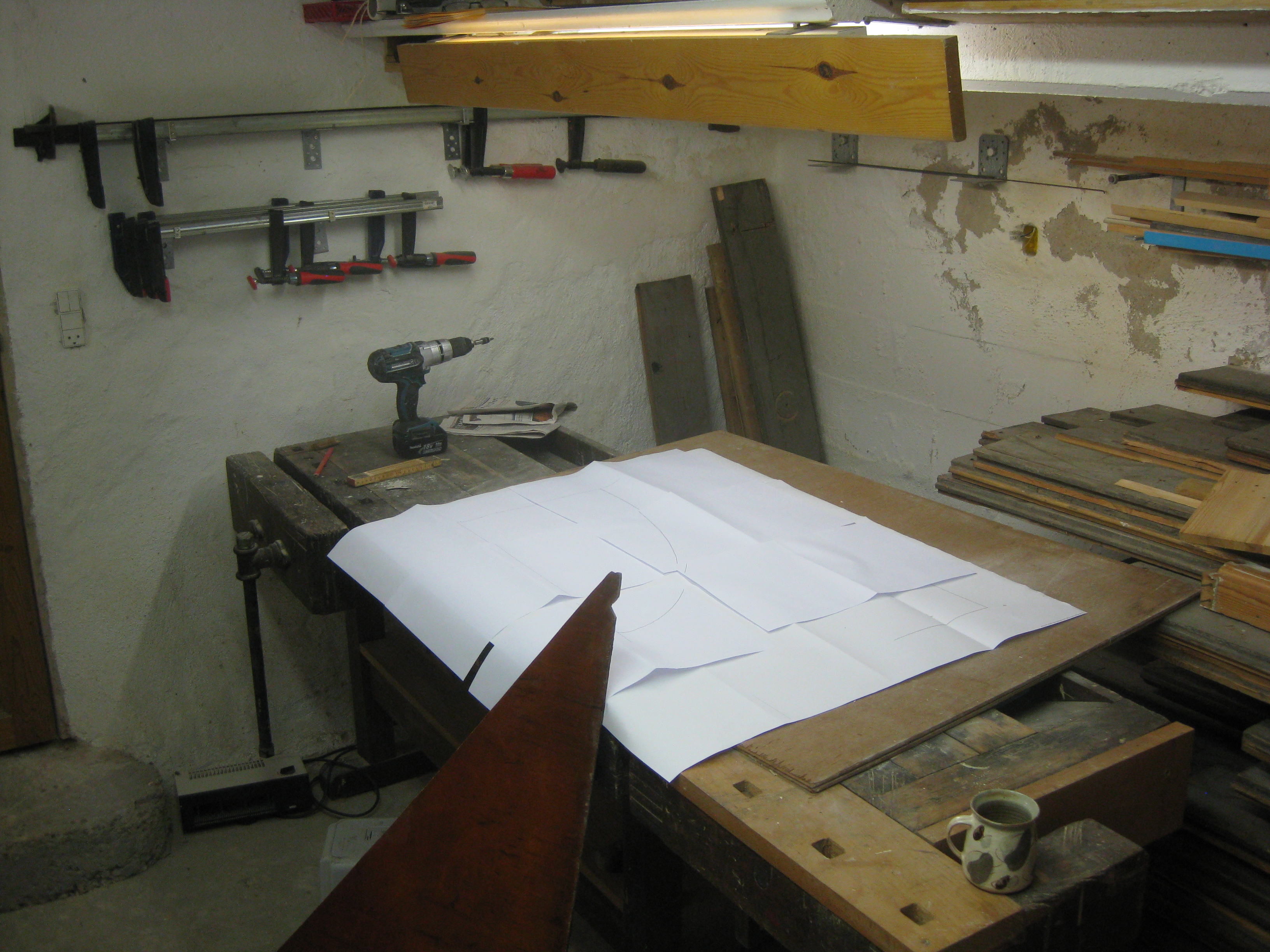

2013-05-20: På baggrund af projekttegningen (link kommer) i AutoCad har jeg i storformat i 1:1 udprintet formen på vinduet i murmål med henblik på at udføre skabelon for murhul .
2

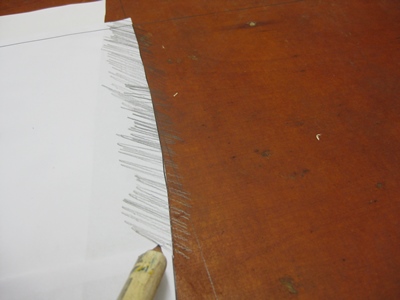

Den printede tegning er klippet ud og overføres ved skravering til en kvartskabelon.
3

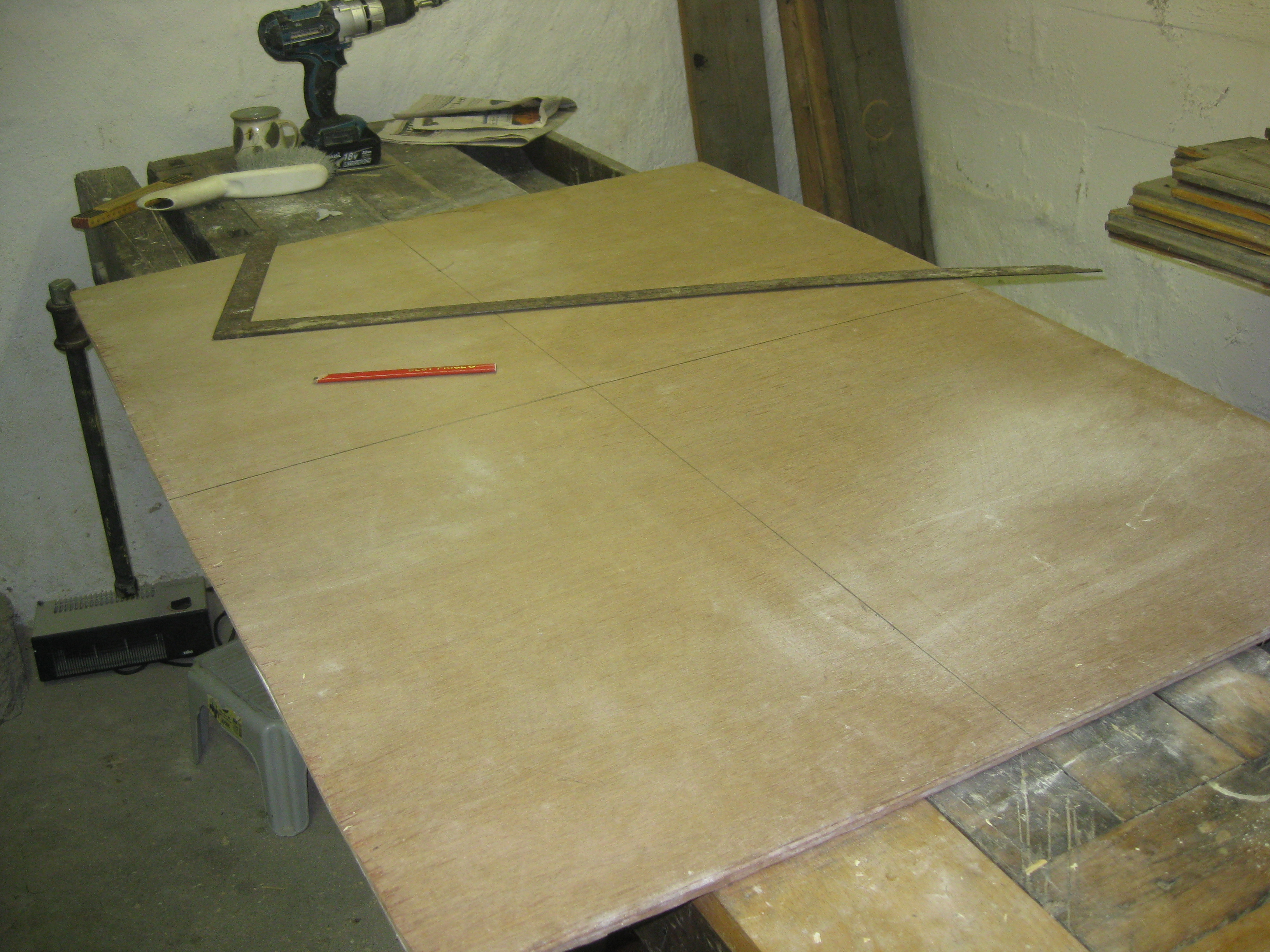

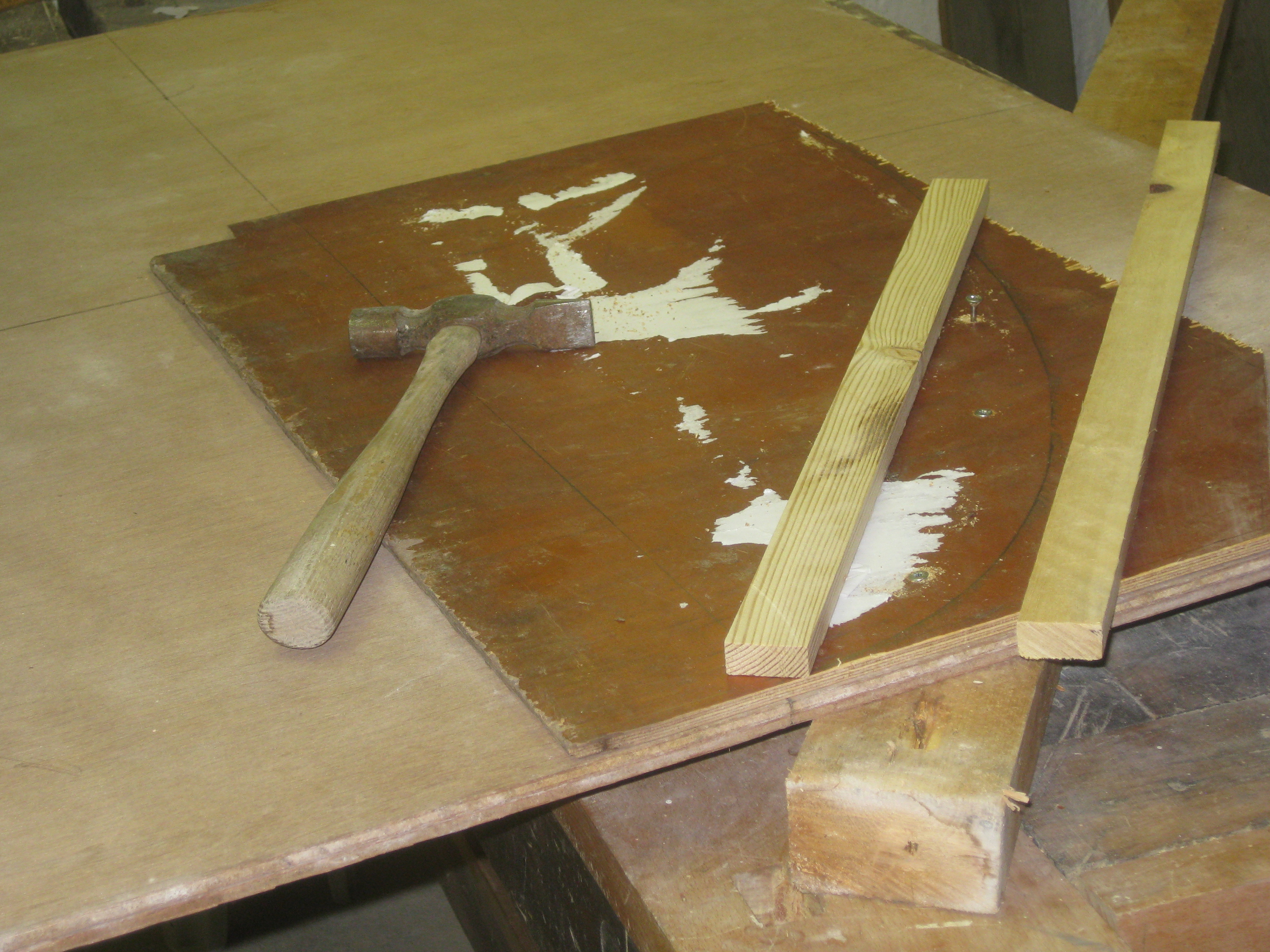

 Forberedelse af den ene skabelonside.
4
 Kvartskabelonen er monteret på den ene skabelonside
5

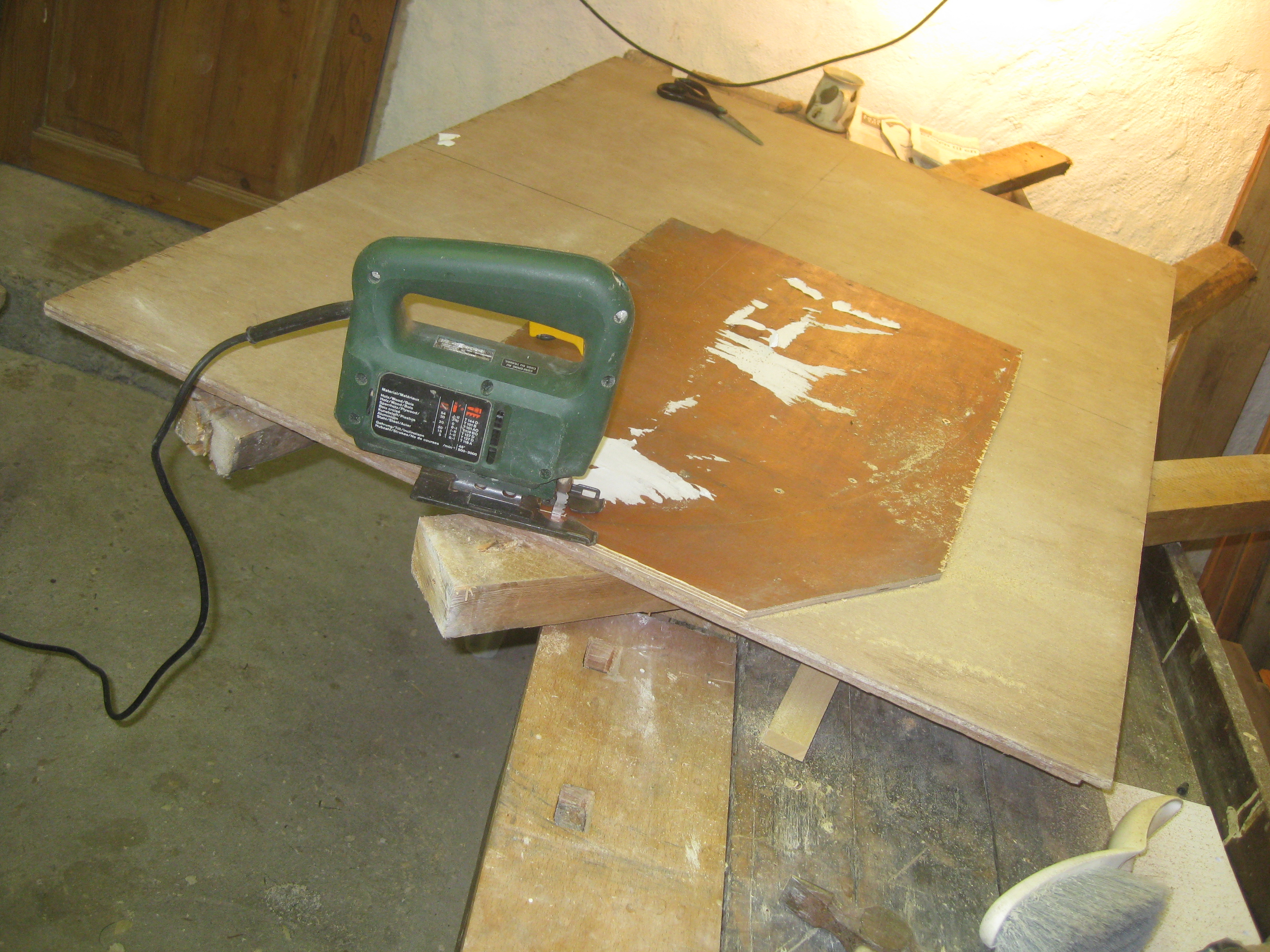

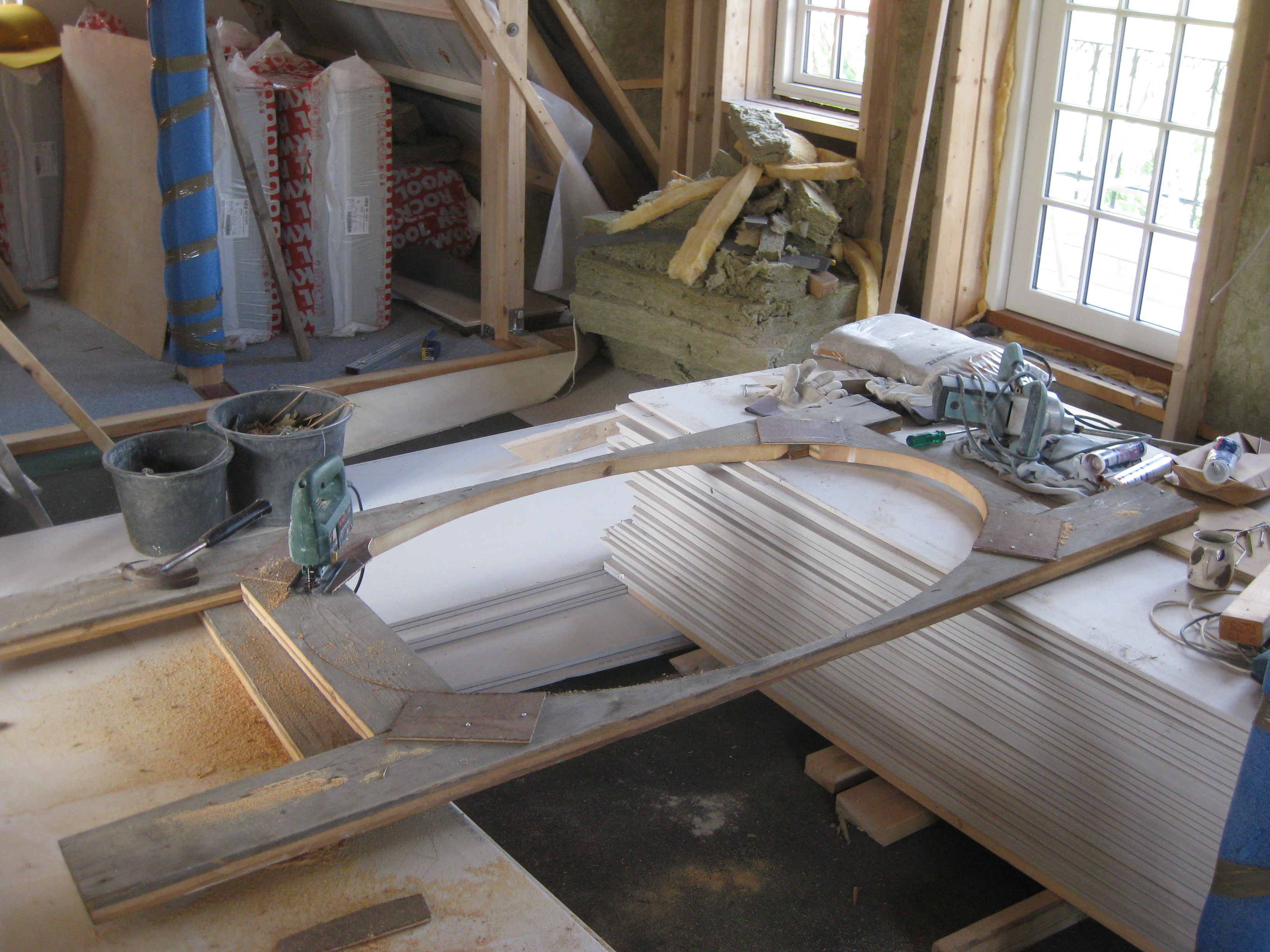

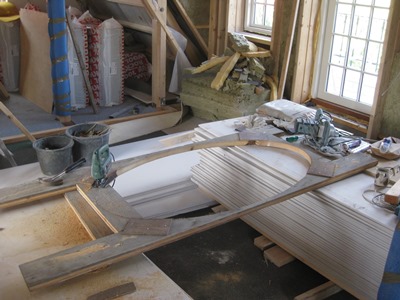

 Udskæring af den ene skabelonside.
Der saves to skabelonsider med passende afstand for at sikre god stabilitet under opmuring. Har vist desværre ingen fotos af selve muringen. Havde en fin dialog med en meget omhyggelig murer om at trække rulleskiftet ca 10 mm frem. Det har givet en over forventning god virkning.
6

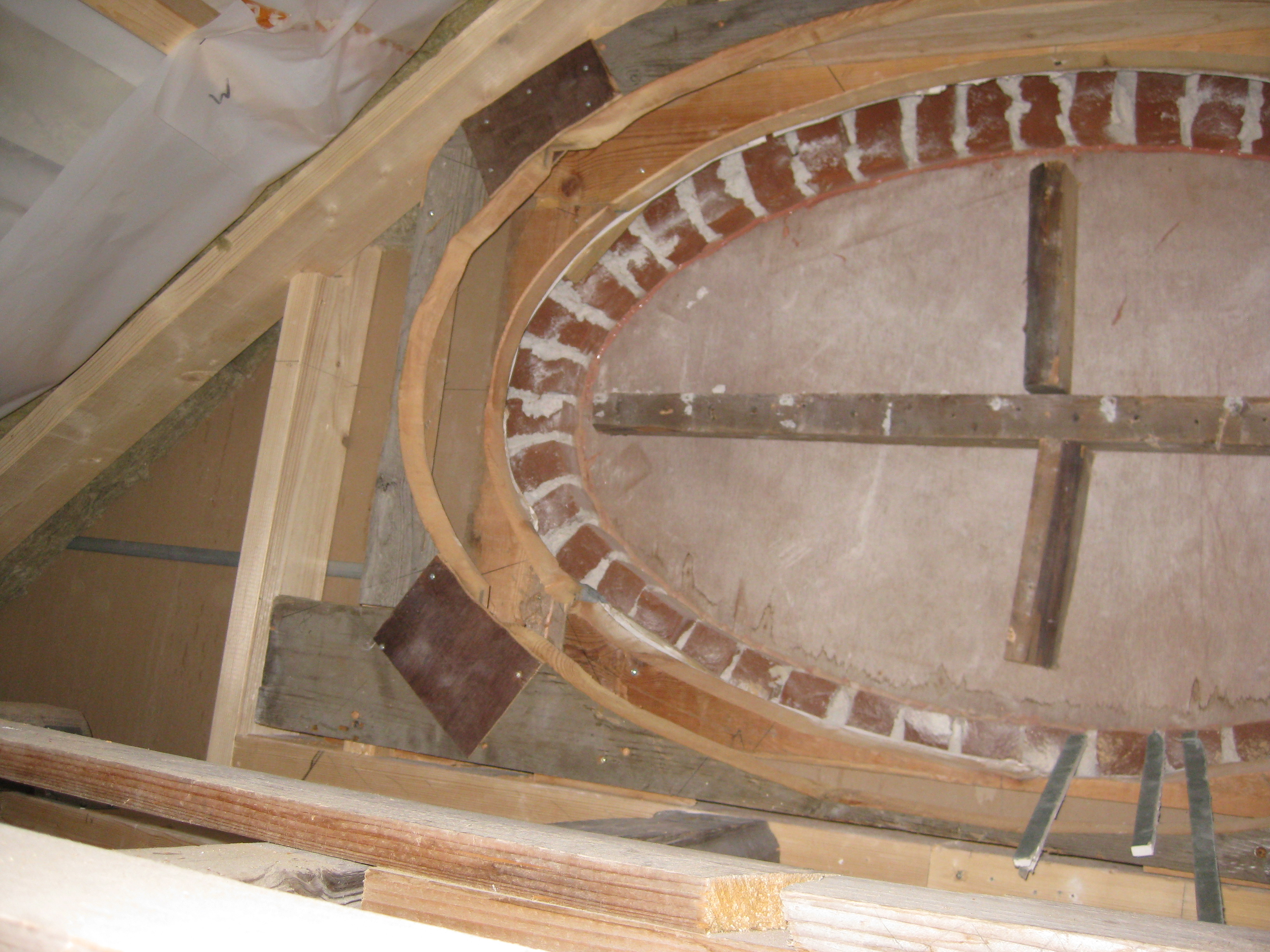

 2013-08-11: En af de indre skabeloner. Siden forrige foto er murhullet færdigt.
I forhold til murerskabelonen er denne skabelon nu en del større for at tilvirke den koniske vinduesåbning.
7

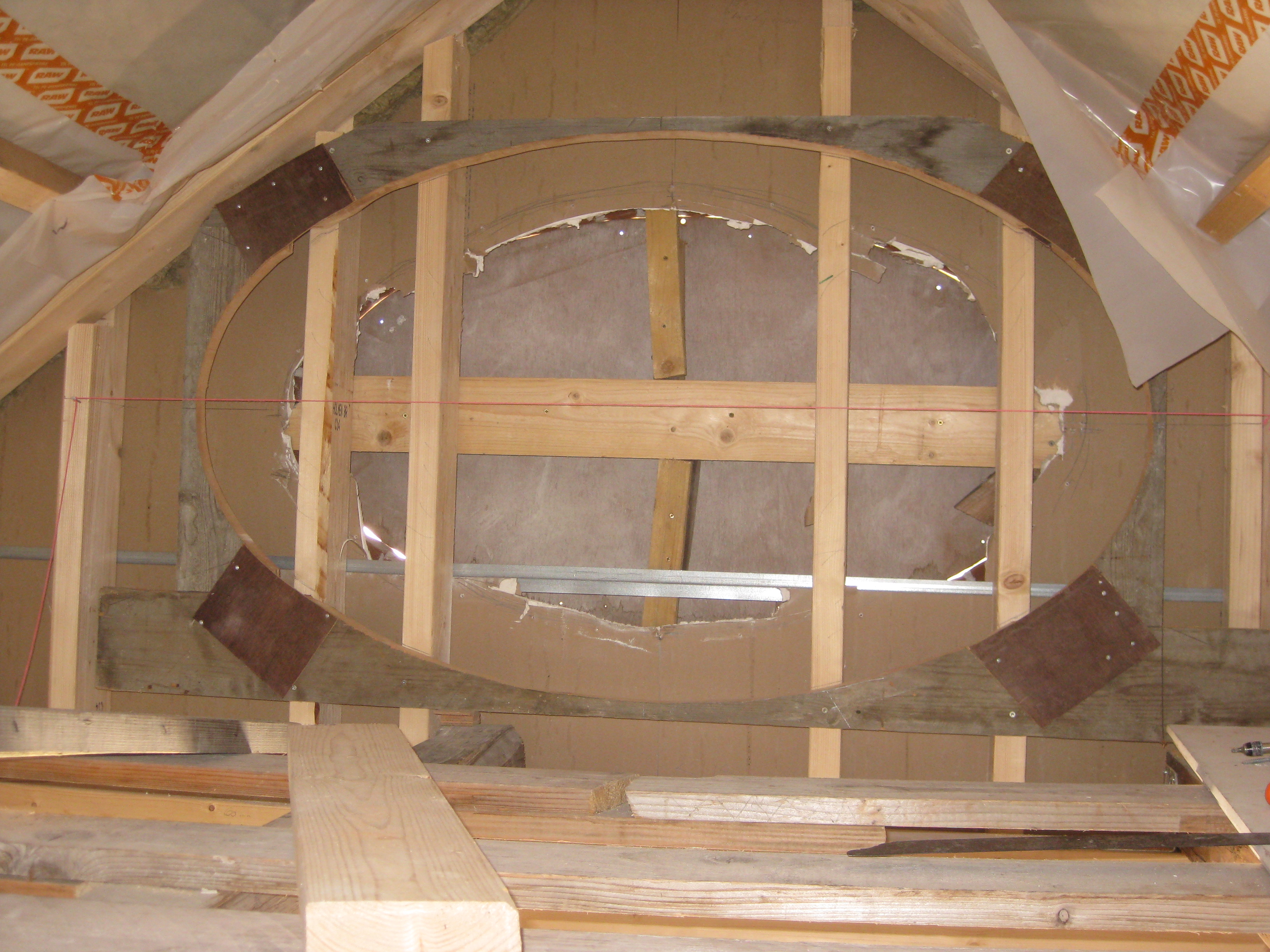

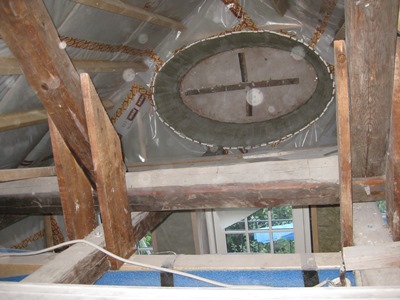

 2013-08-17: Den indre karmskabelon er nu monteret.
Det man så ikke lige kan se her er, at skabelonen i forhold til murhullet er trukket x cm nedad for at give et nedadgående lysindfald qua en asymetrisk koniske elipseform. Endnu en fed detalje, som jeg daglig glæder mig over.
8


 2013-08-23: Den indre af de to murerskabeloner er nu afmonteret.
Den skal skal anvendes for fremstilling af selve vindueskarmen.

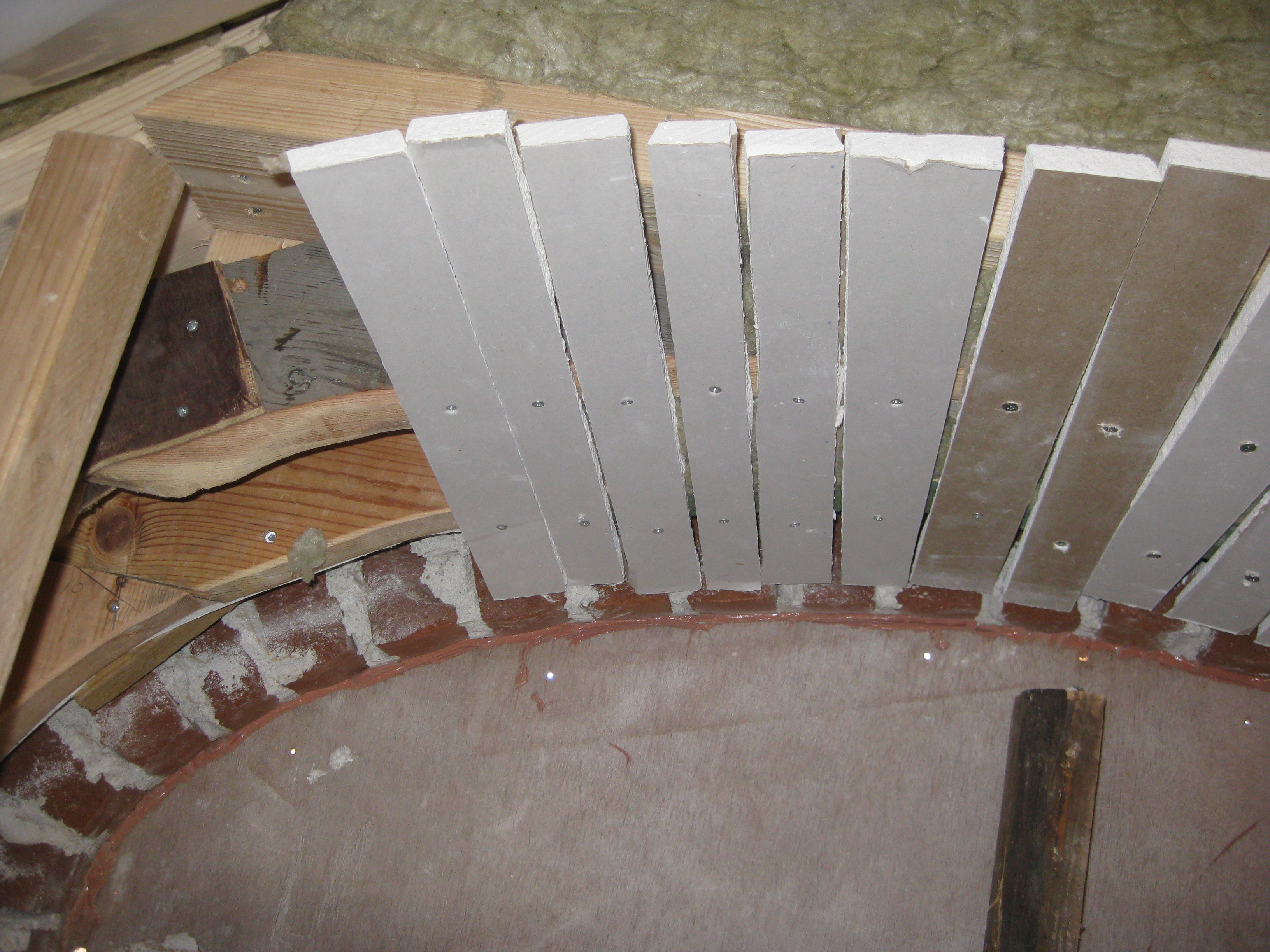

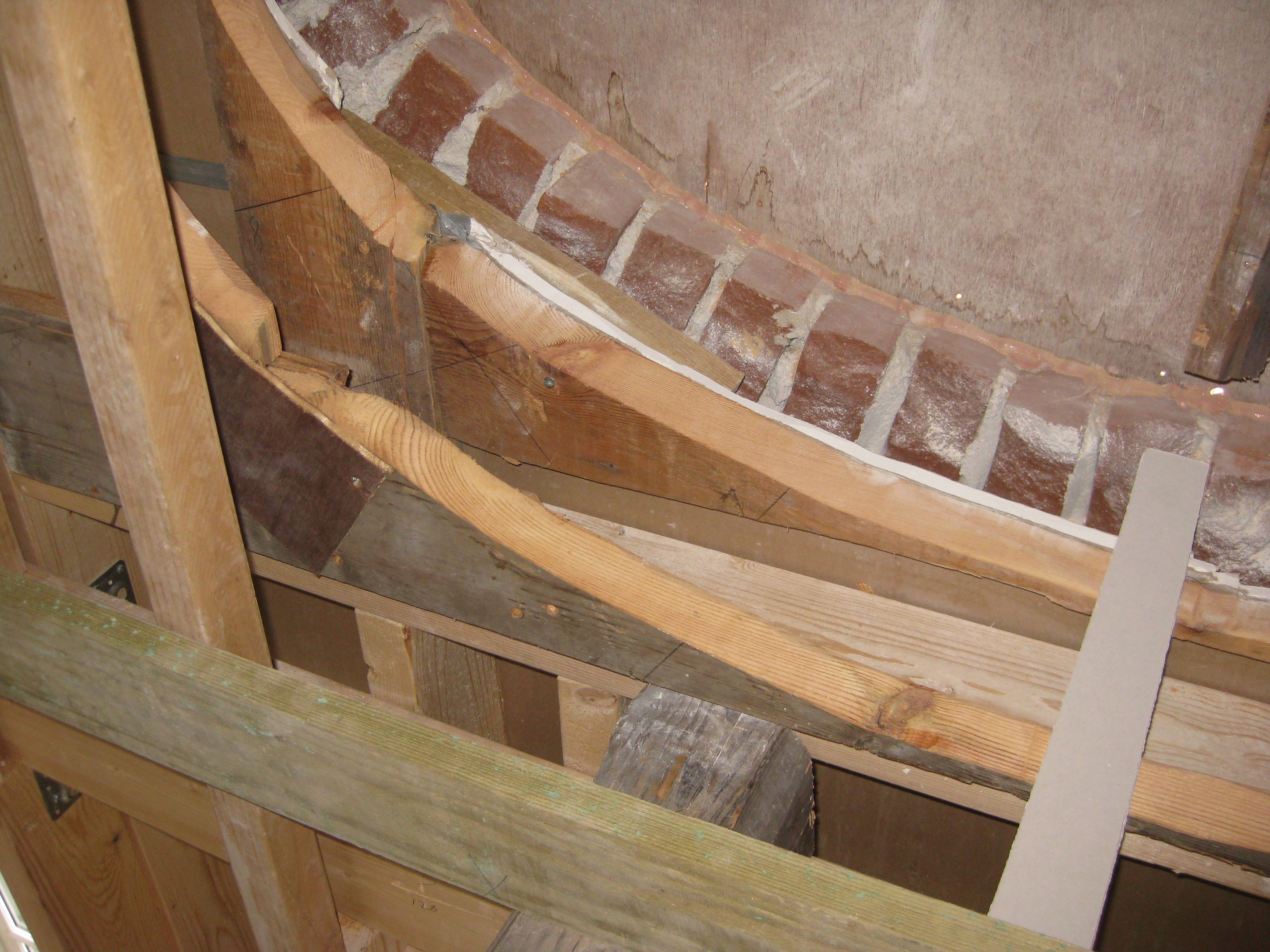

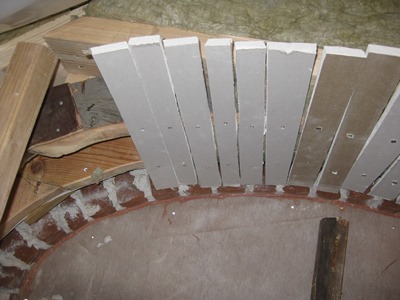

Nederst i vinduesåbning ses et par gipslameller, under test og finjusteringen for lysåbningens asymetri.
9

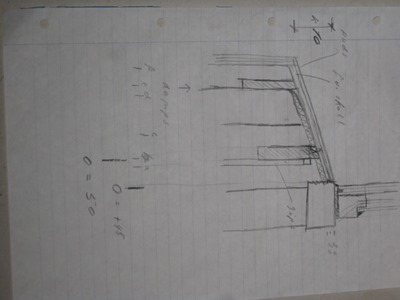

 Snittegning af lysåbning.
Den skal skal anvendes for fremstilling af selve vindueskarmen.
Nederst i vinduesåbning ses et par gipslameller, under test og finjusteringen for lysåbningens asymetri.
14

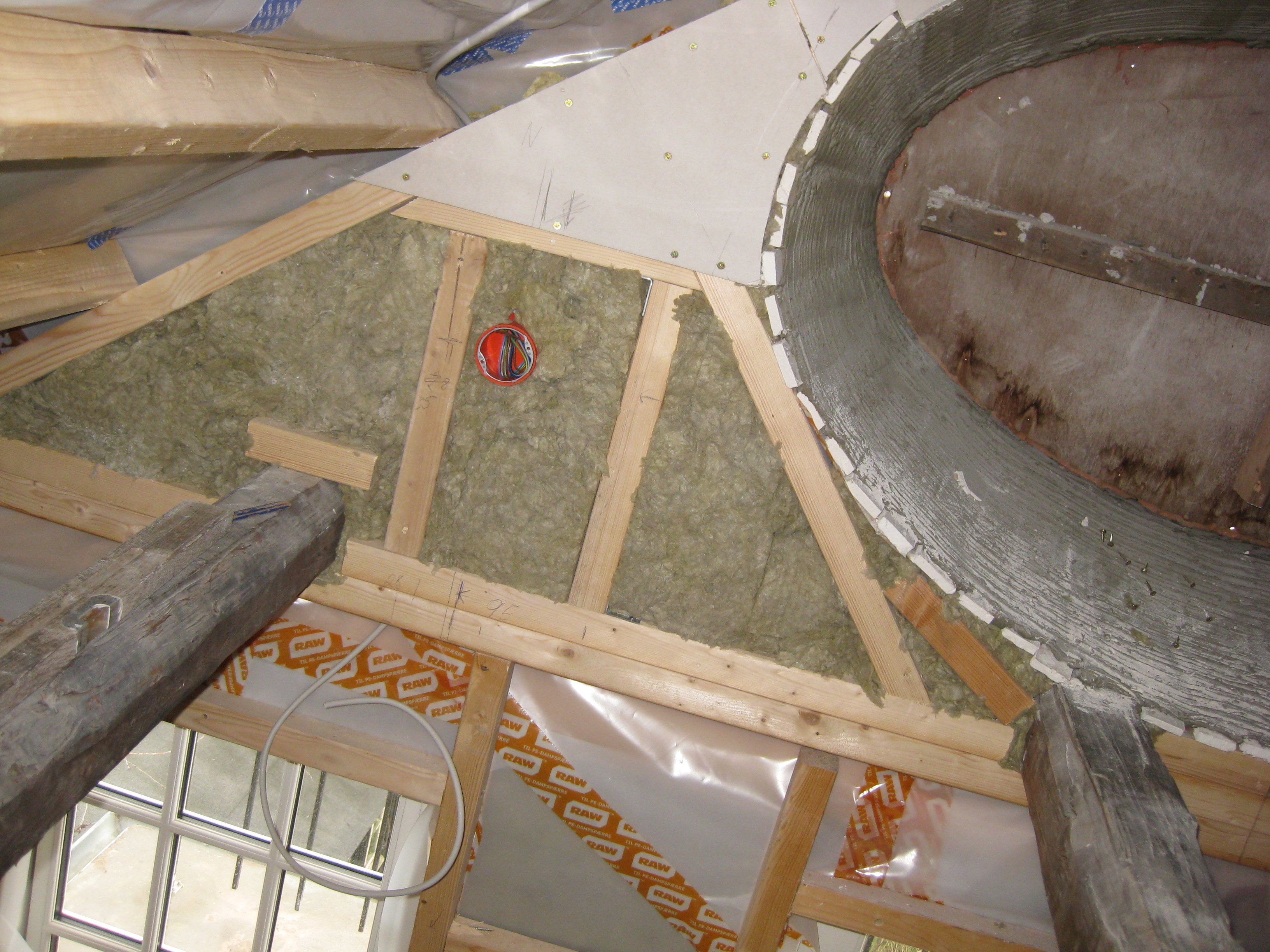

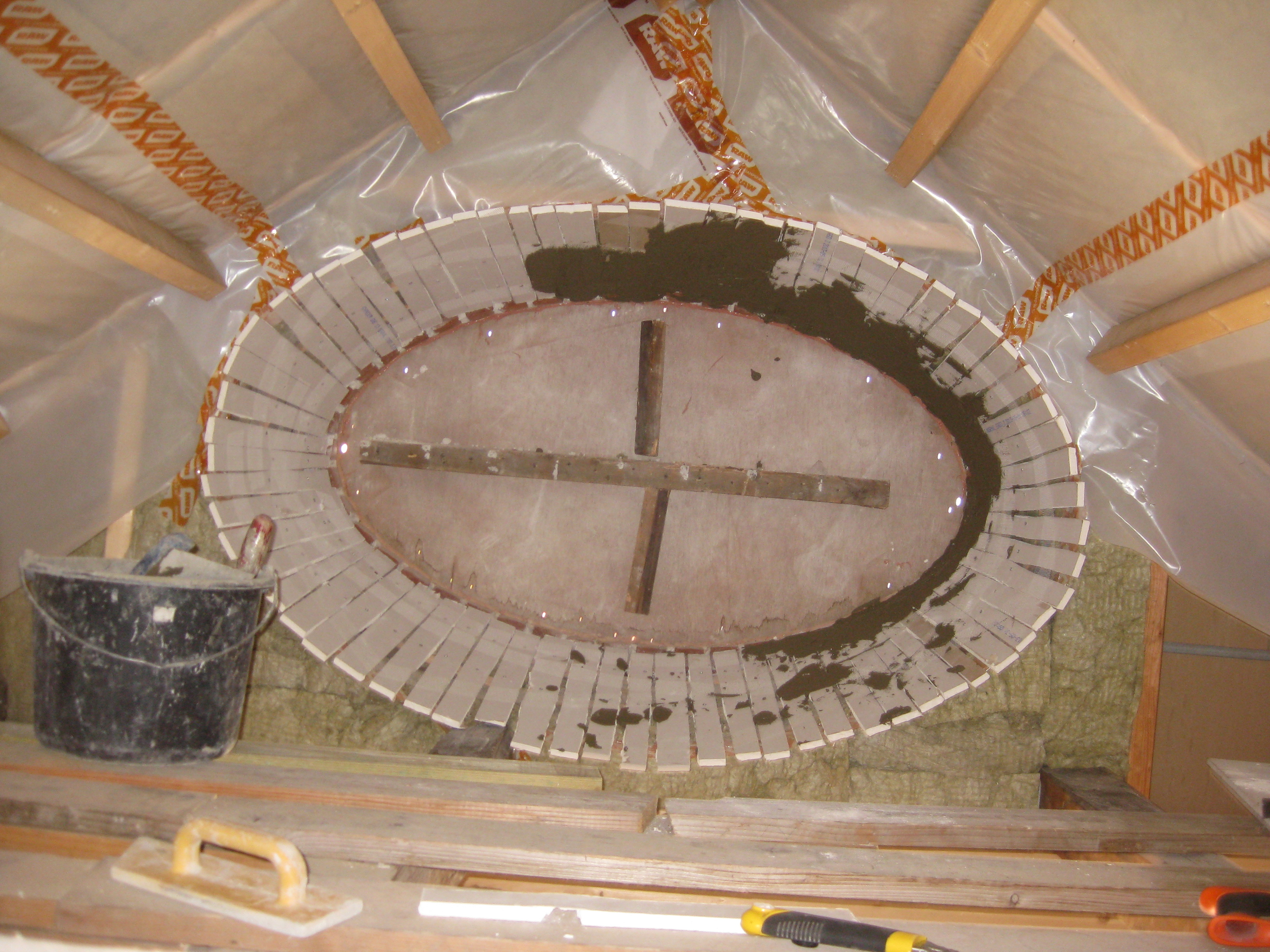

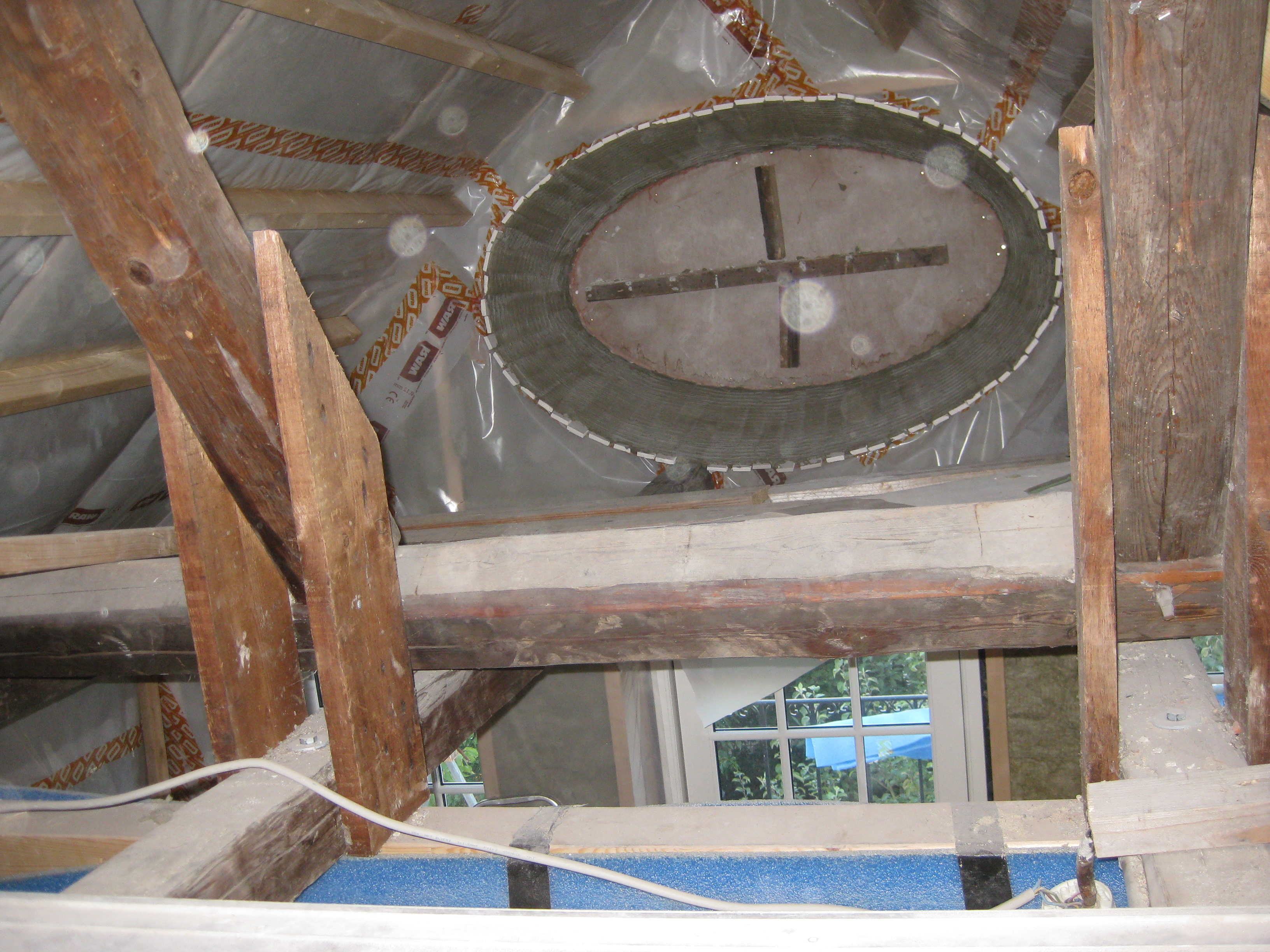

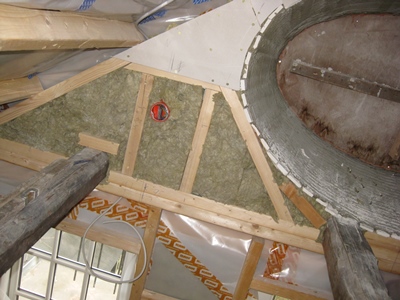

 2013-08-27: Alle lameller er monteret og grovvpudset i fliseklæb.
15

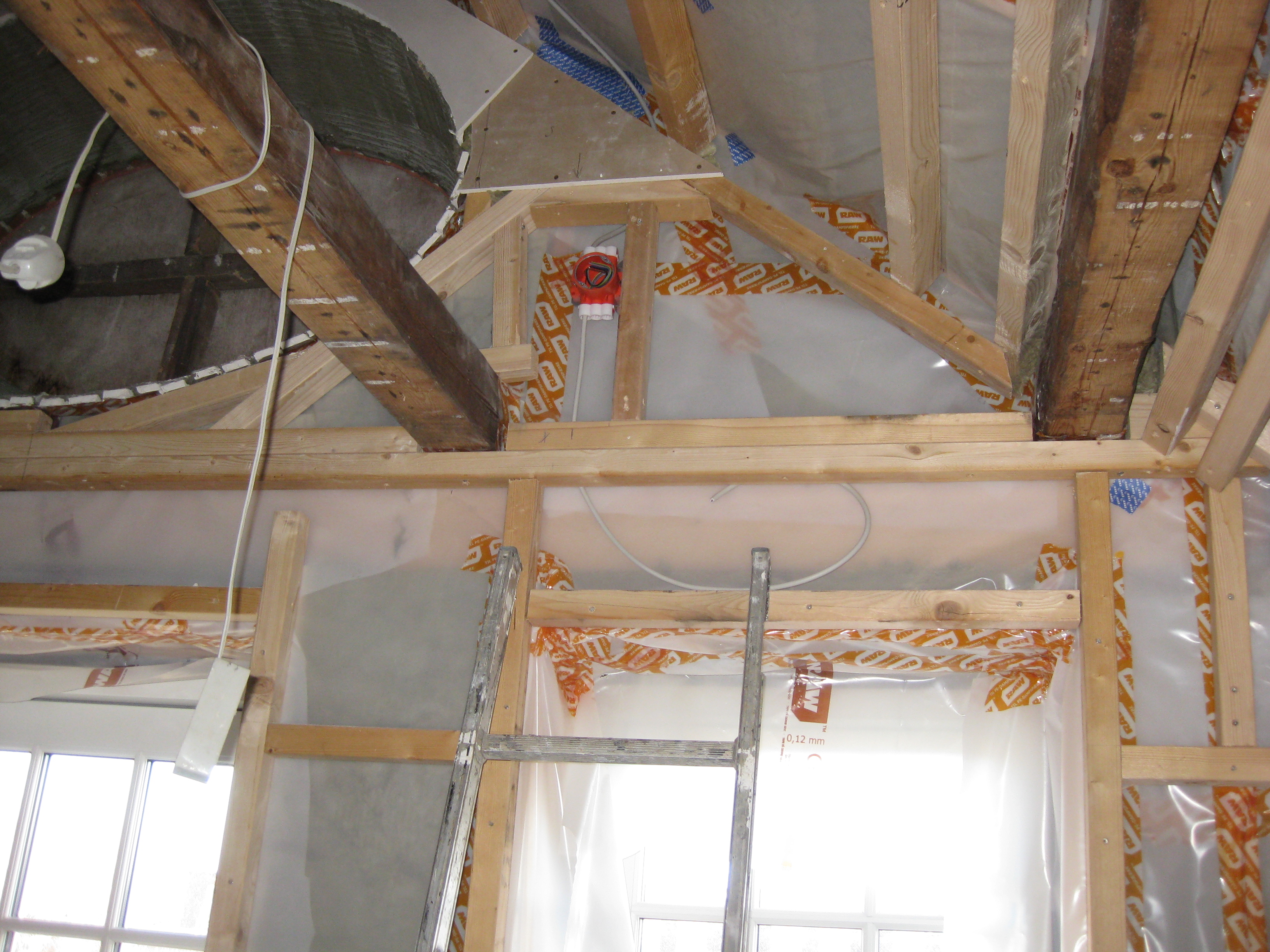

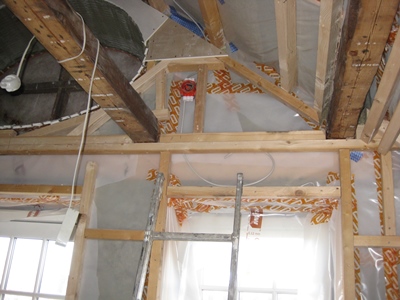

 2014-01-10: Ladegaards El monterer el-udtag
17



 2016-01-06: Ja så gik der jo lige to år fra forrige foto.
Den mellemliggende periode var præget af voldsom turbulens .....

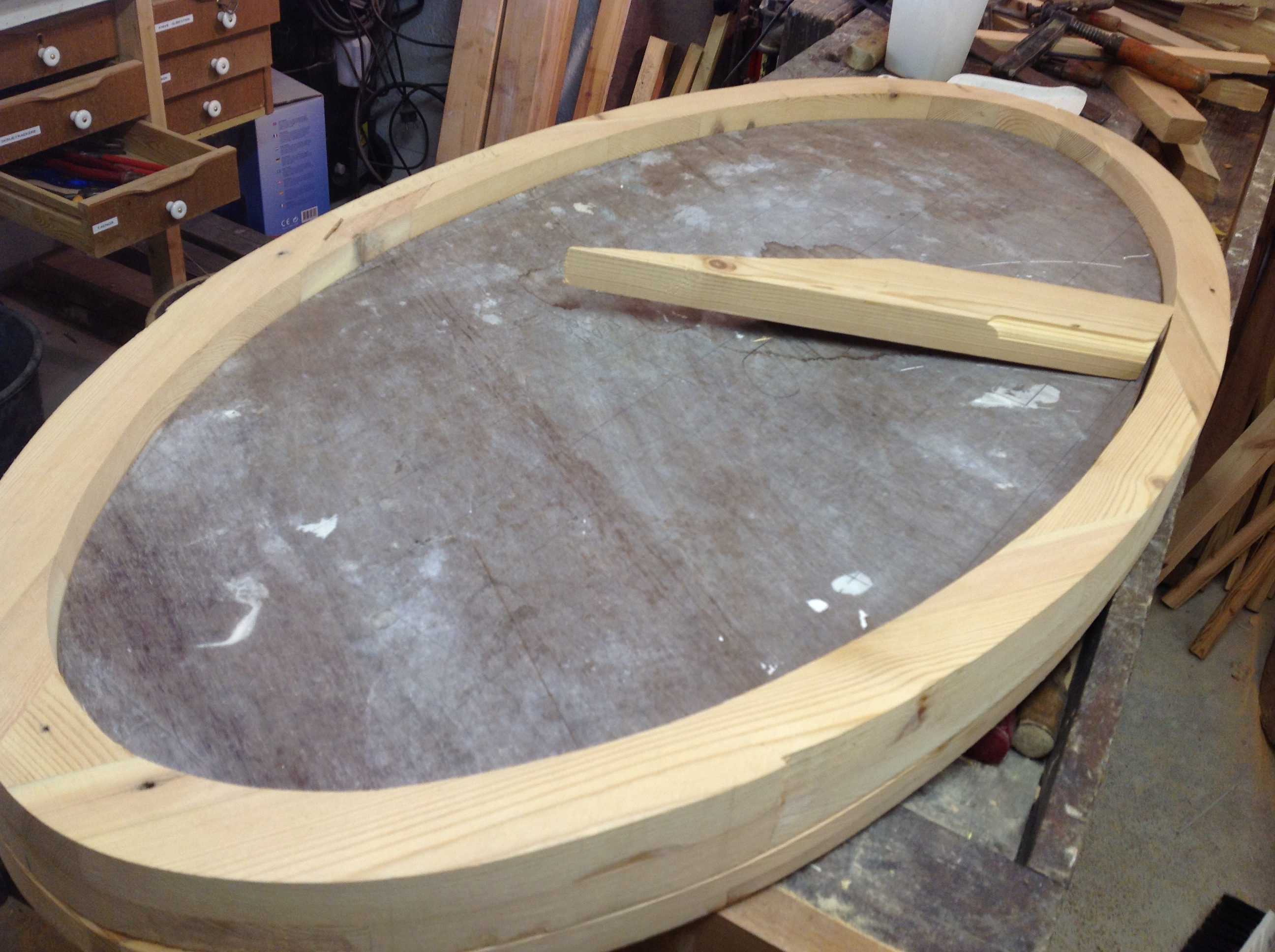

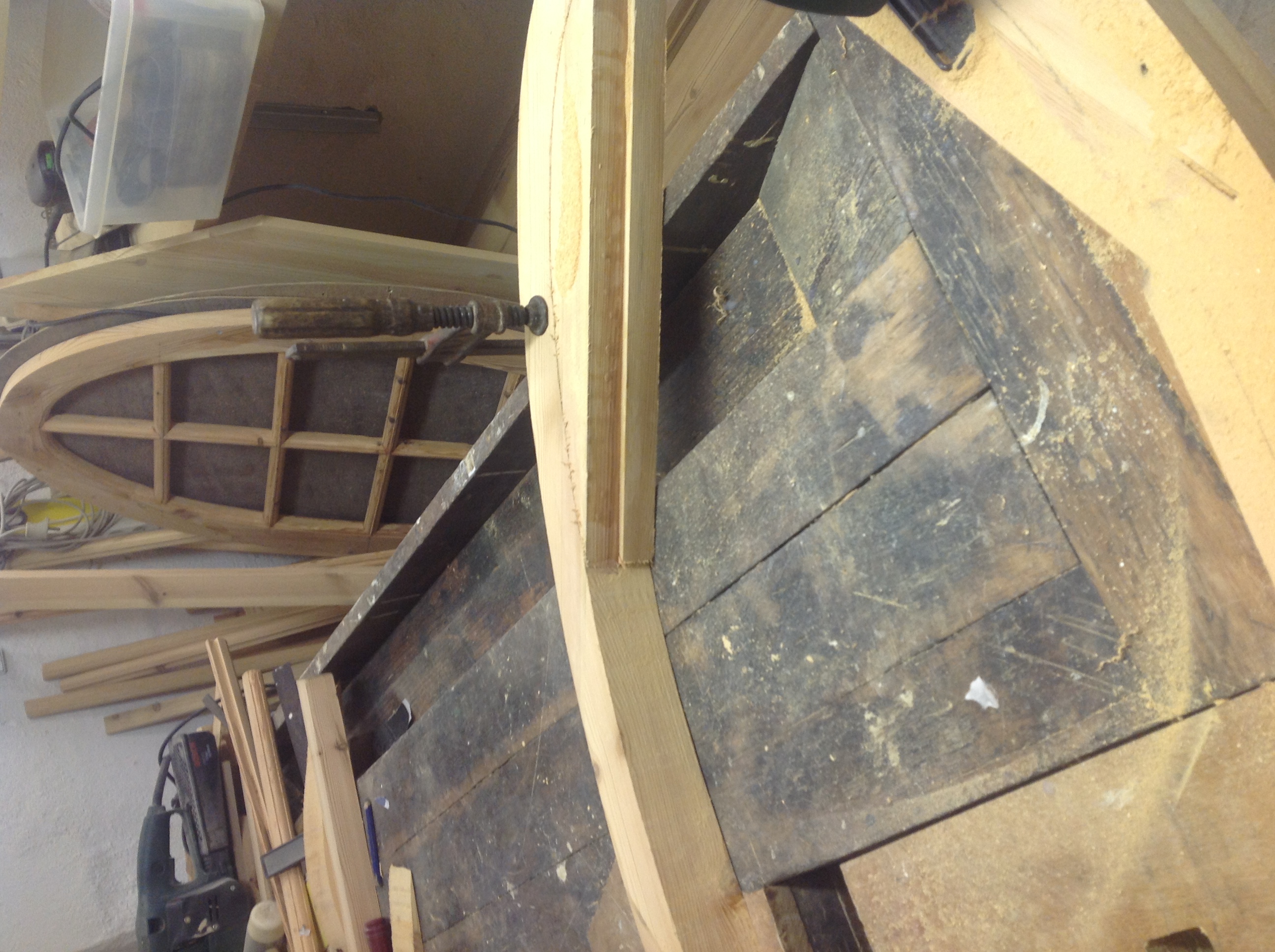

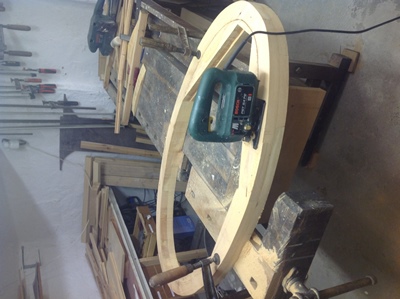

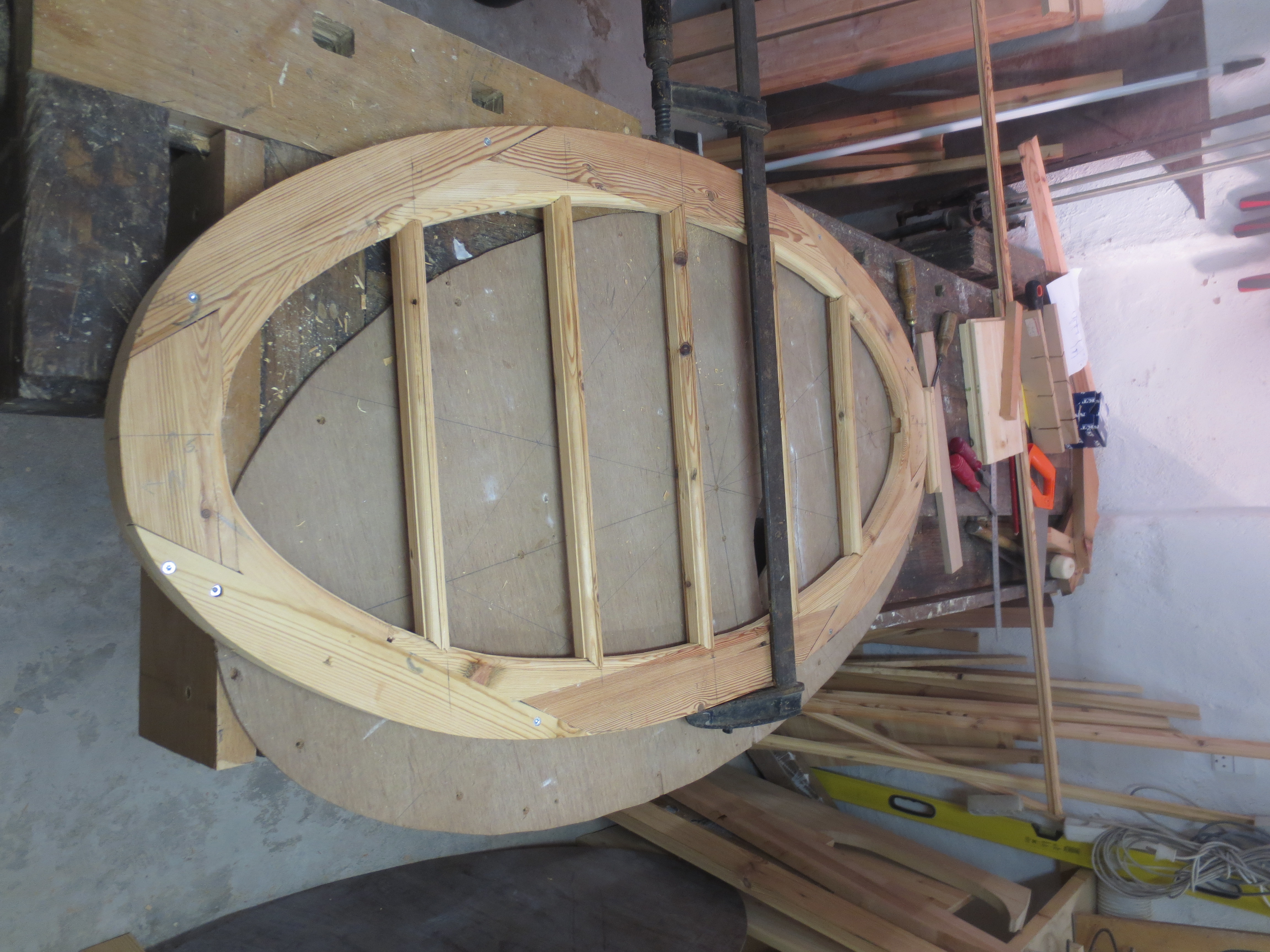

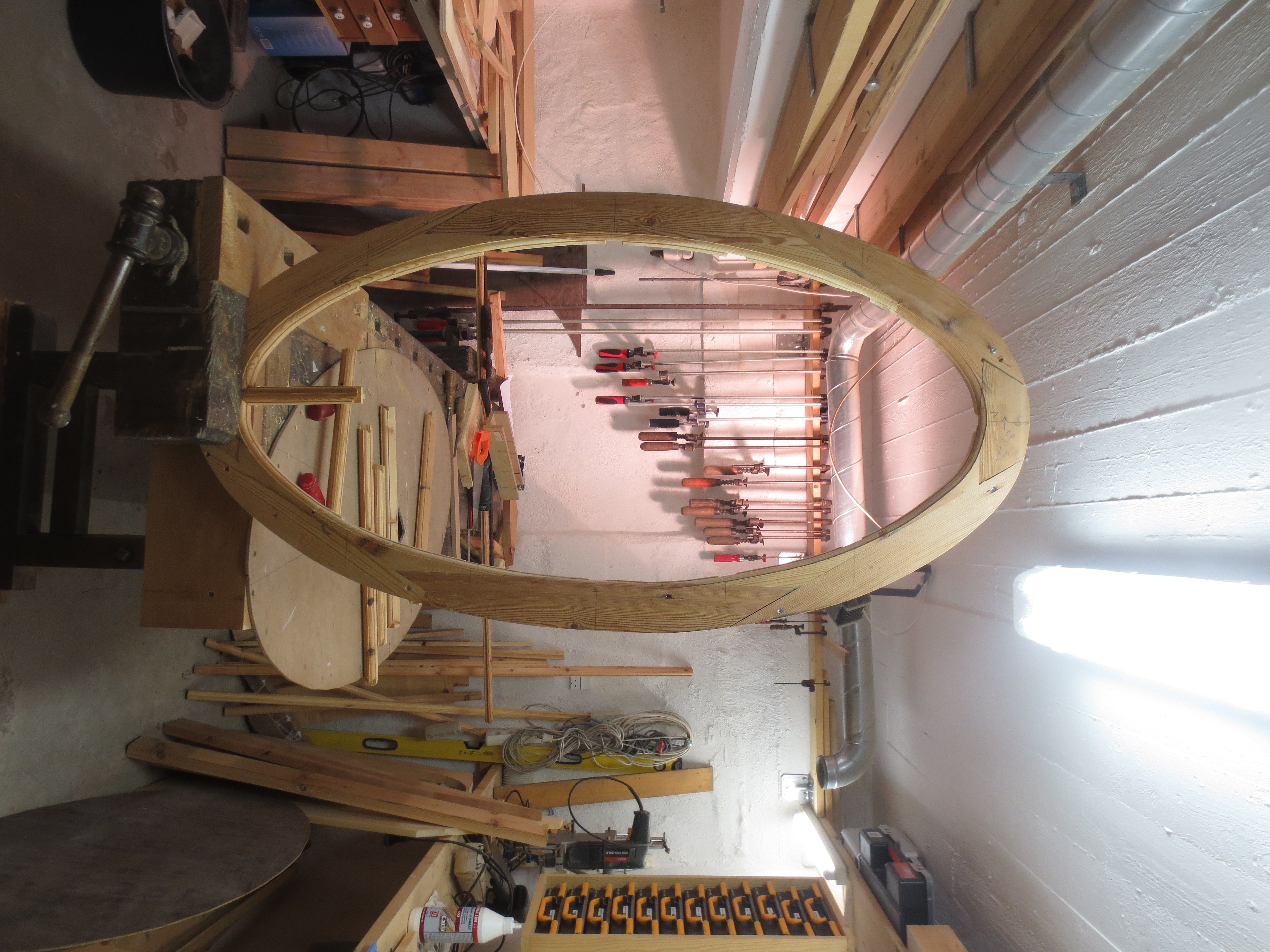

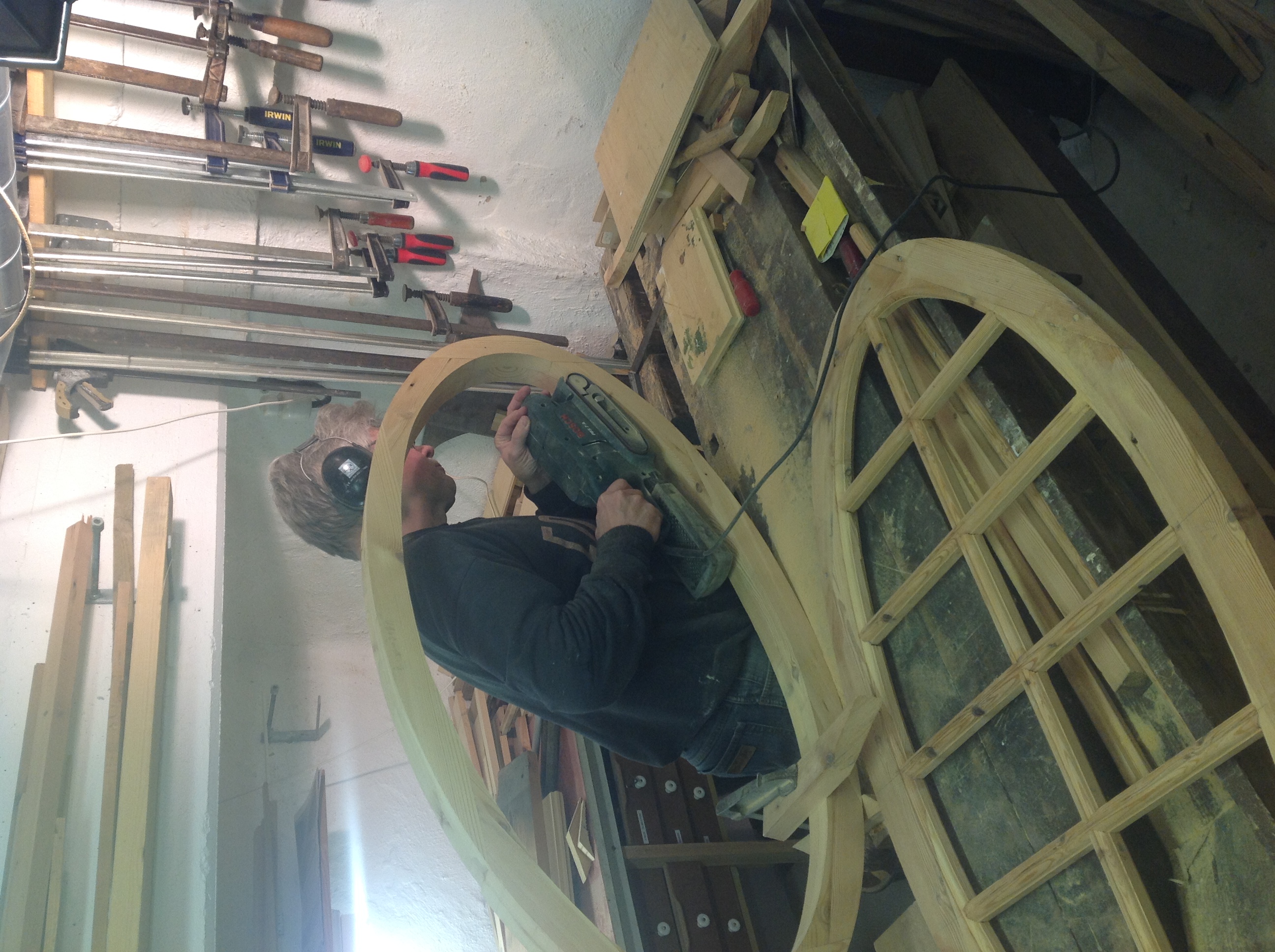

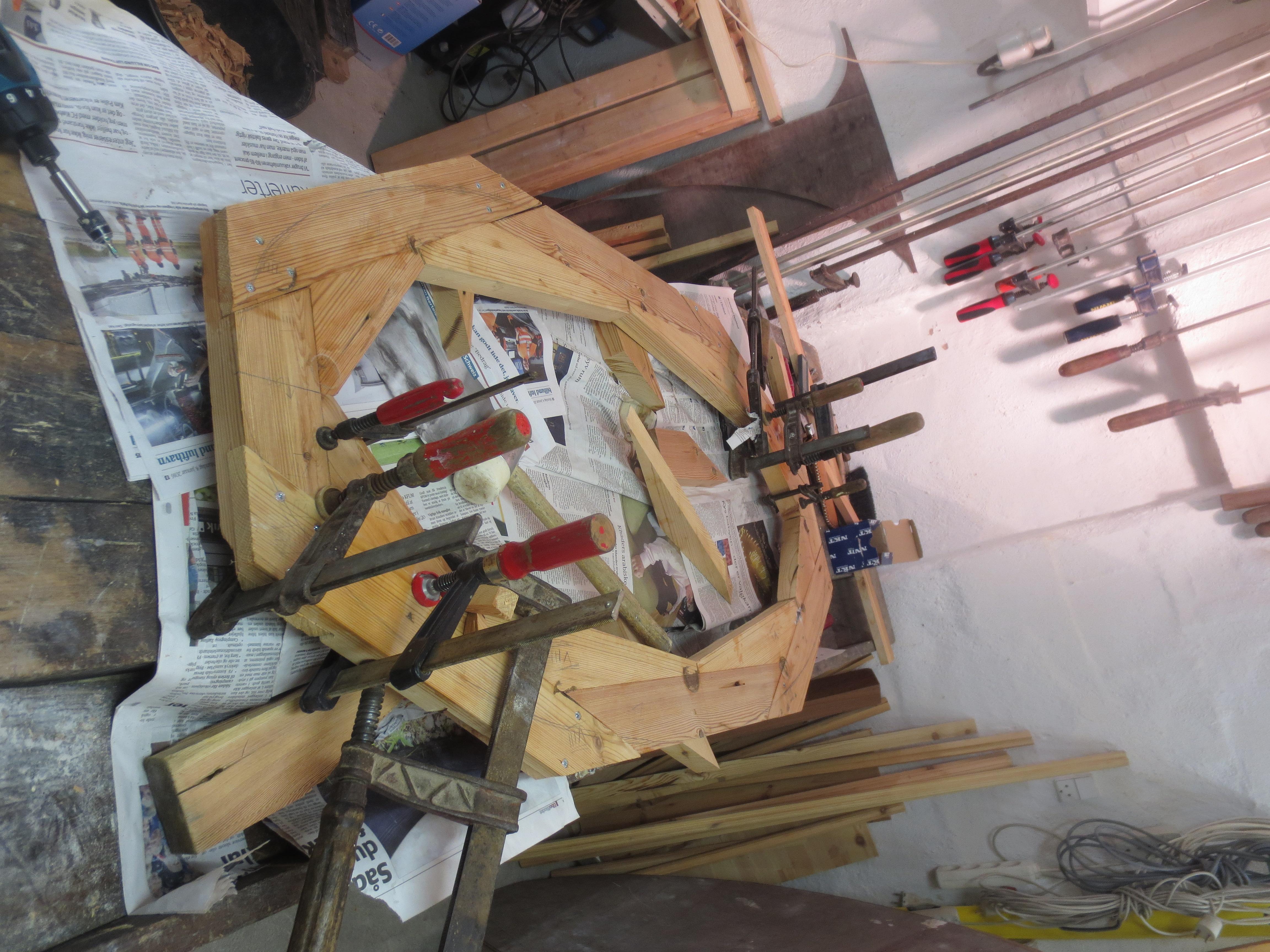

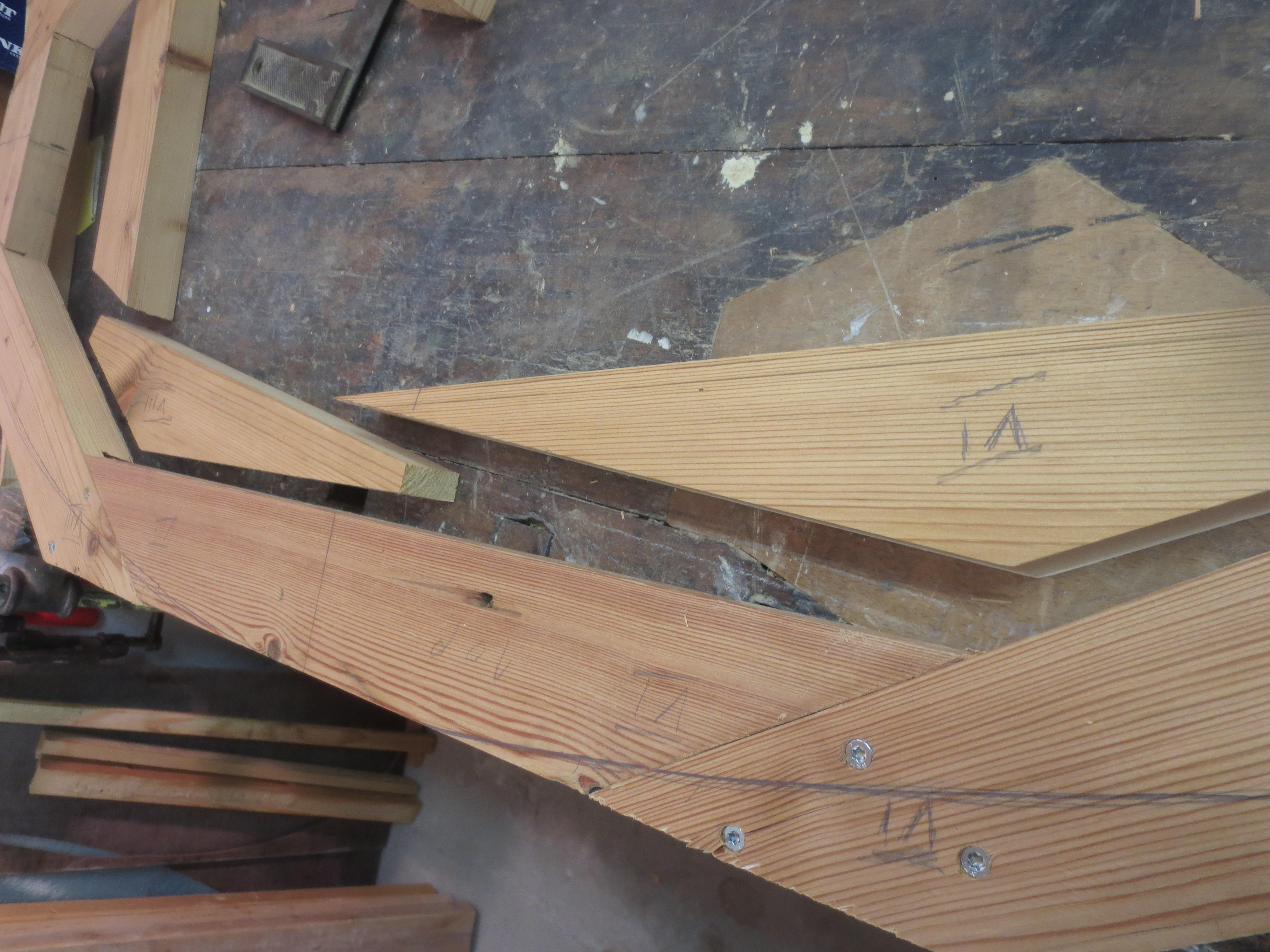

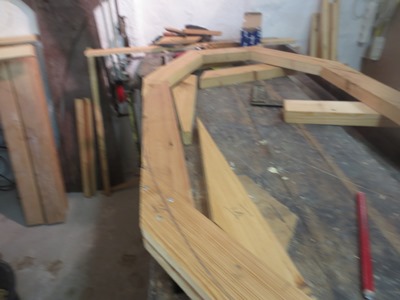

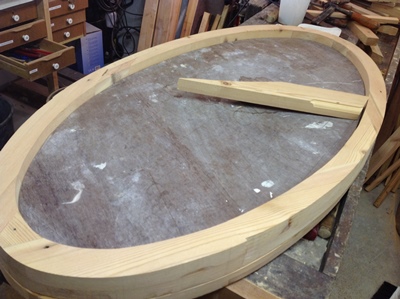

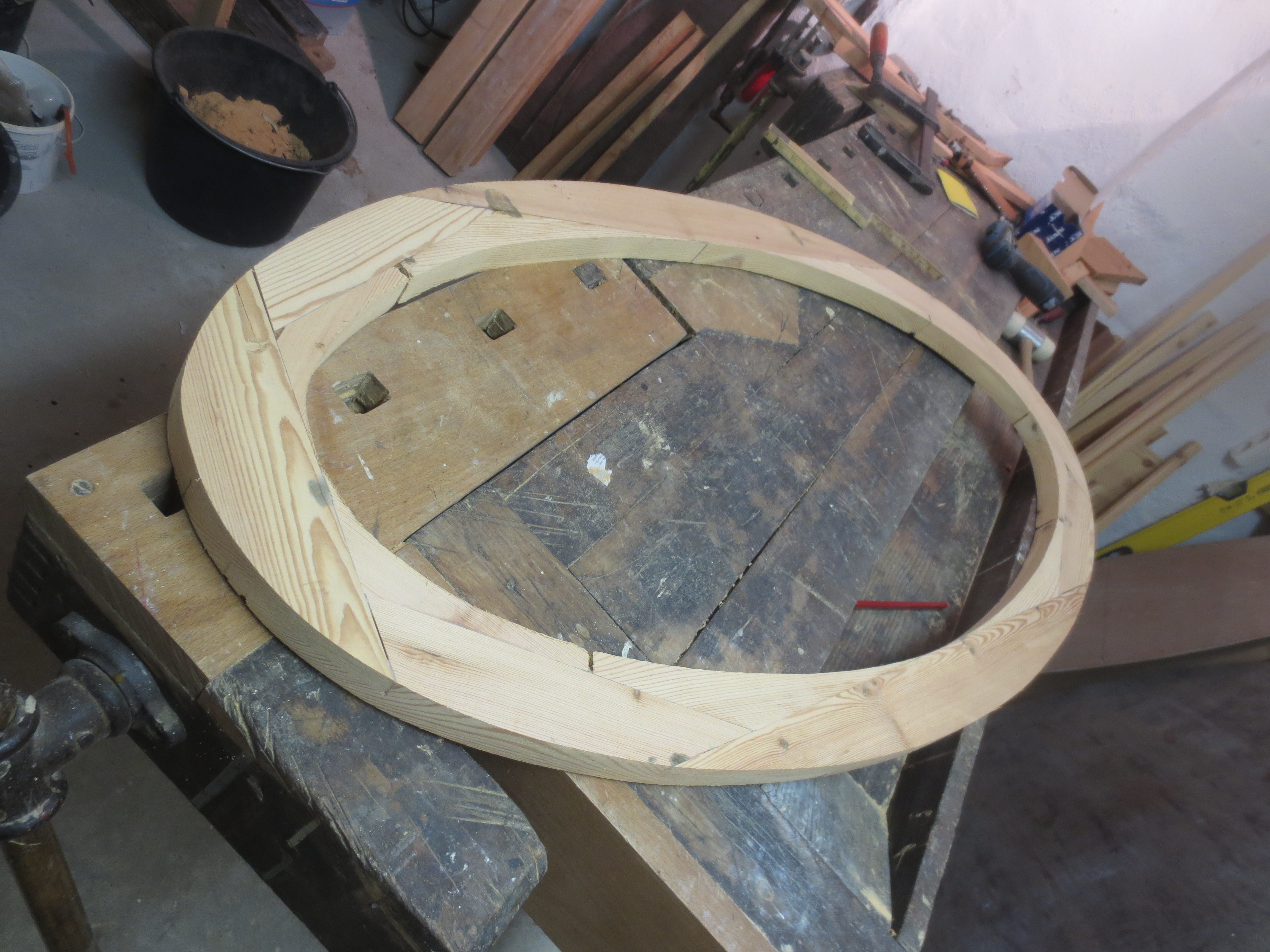

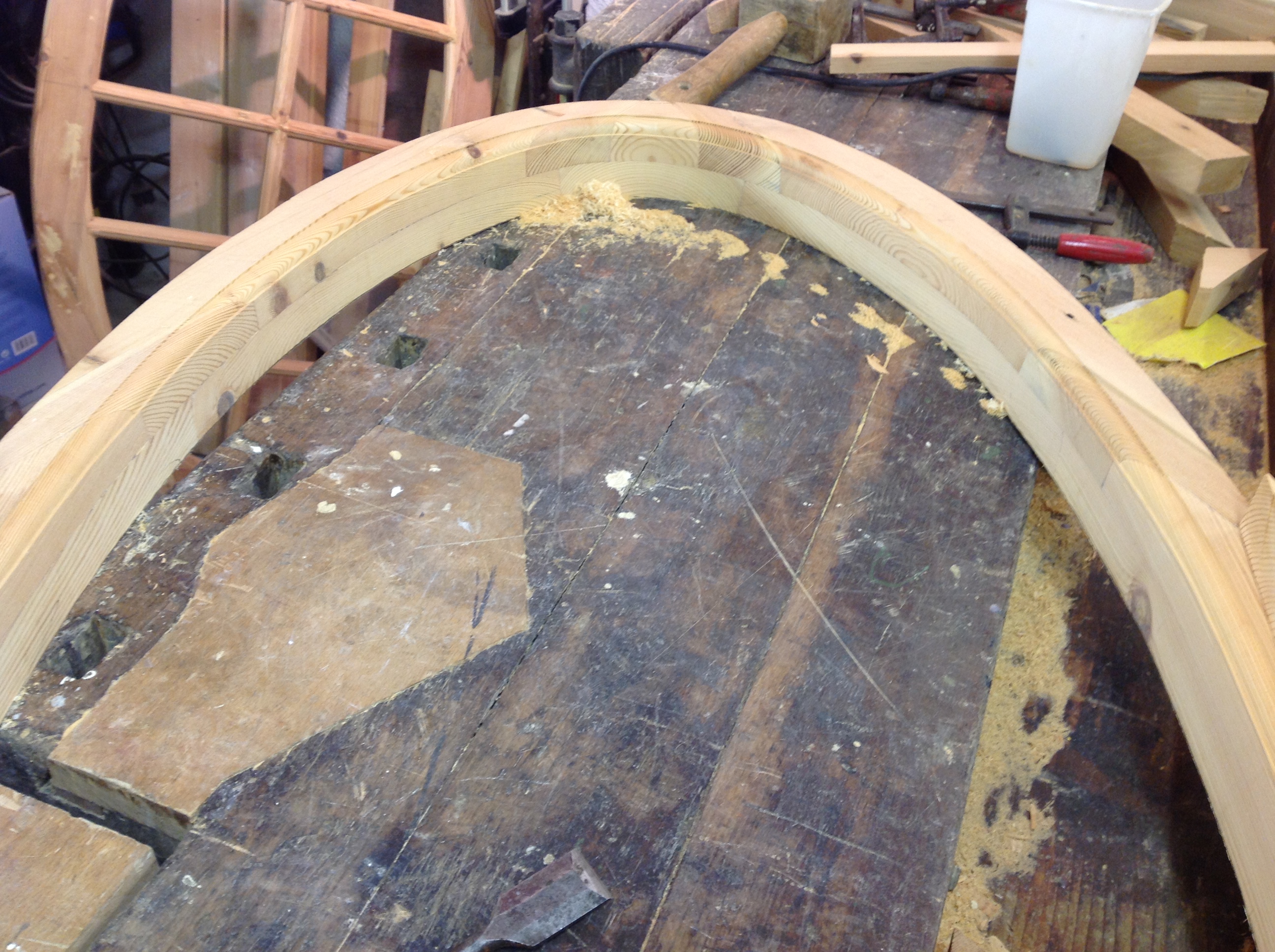

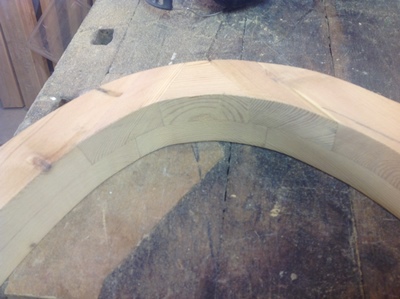

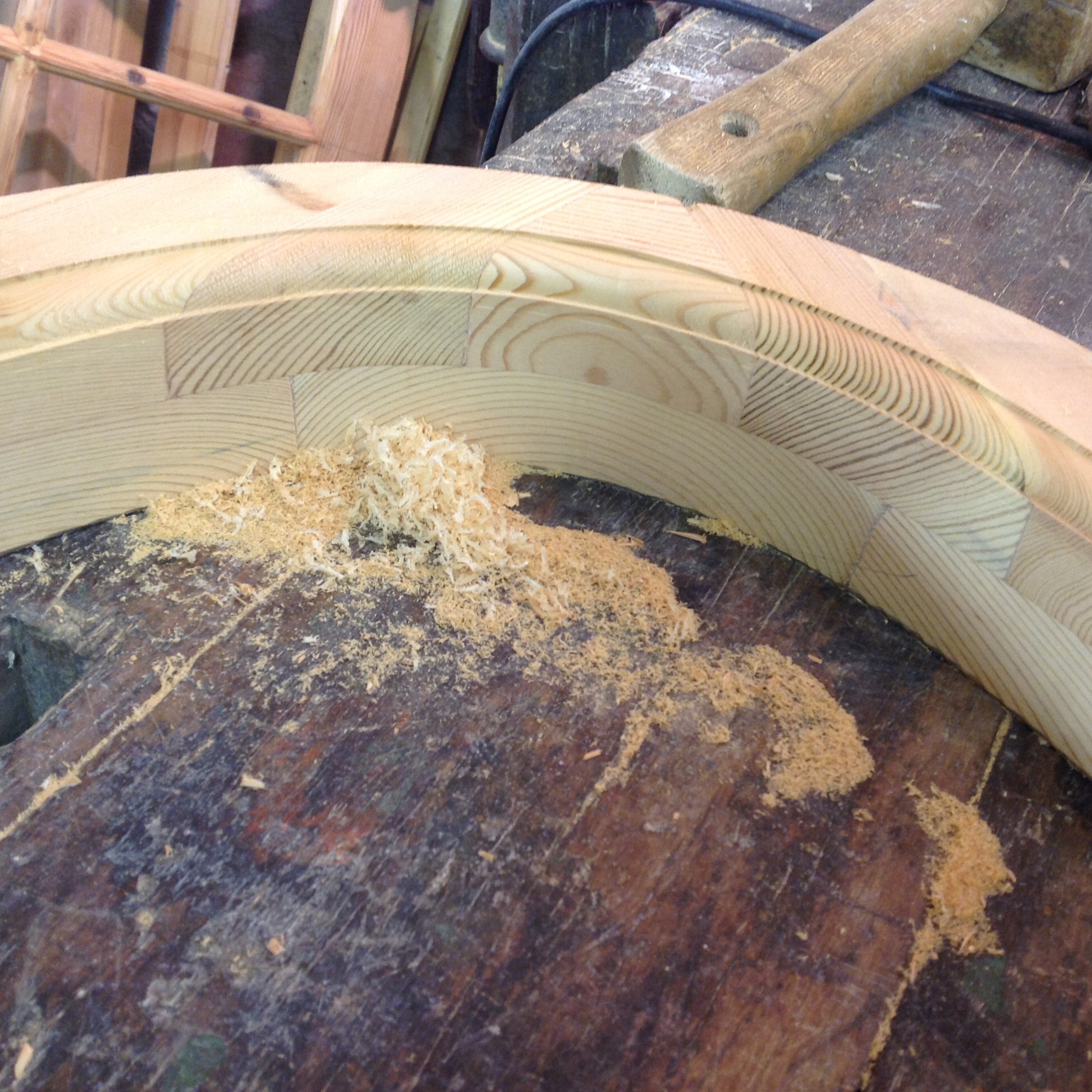

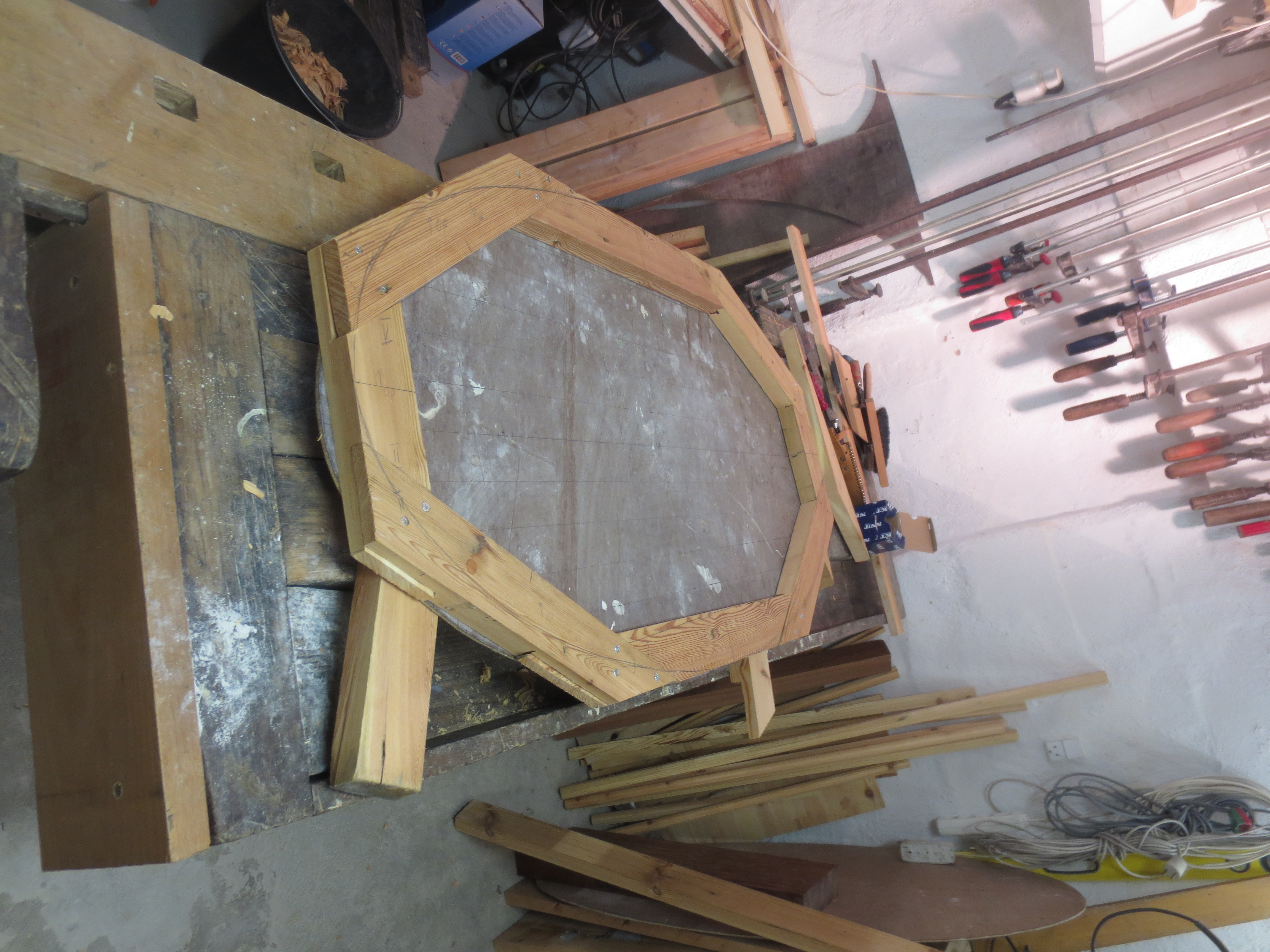

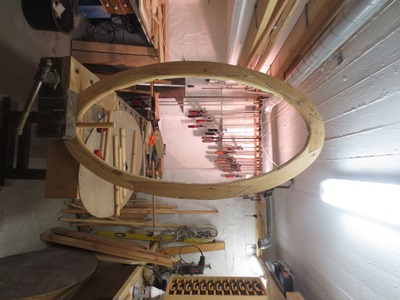

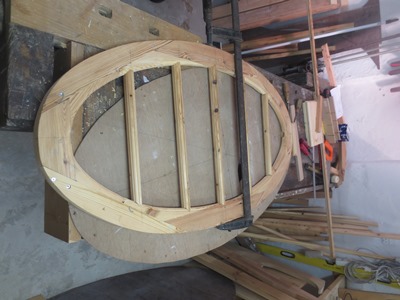

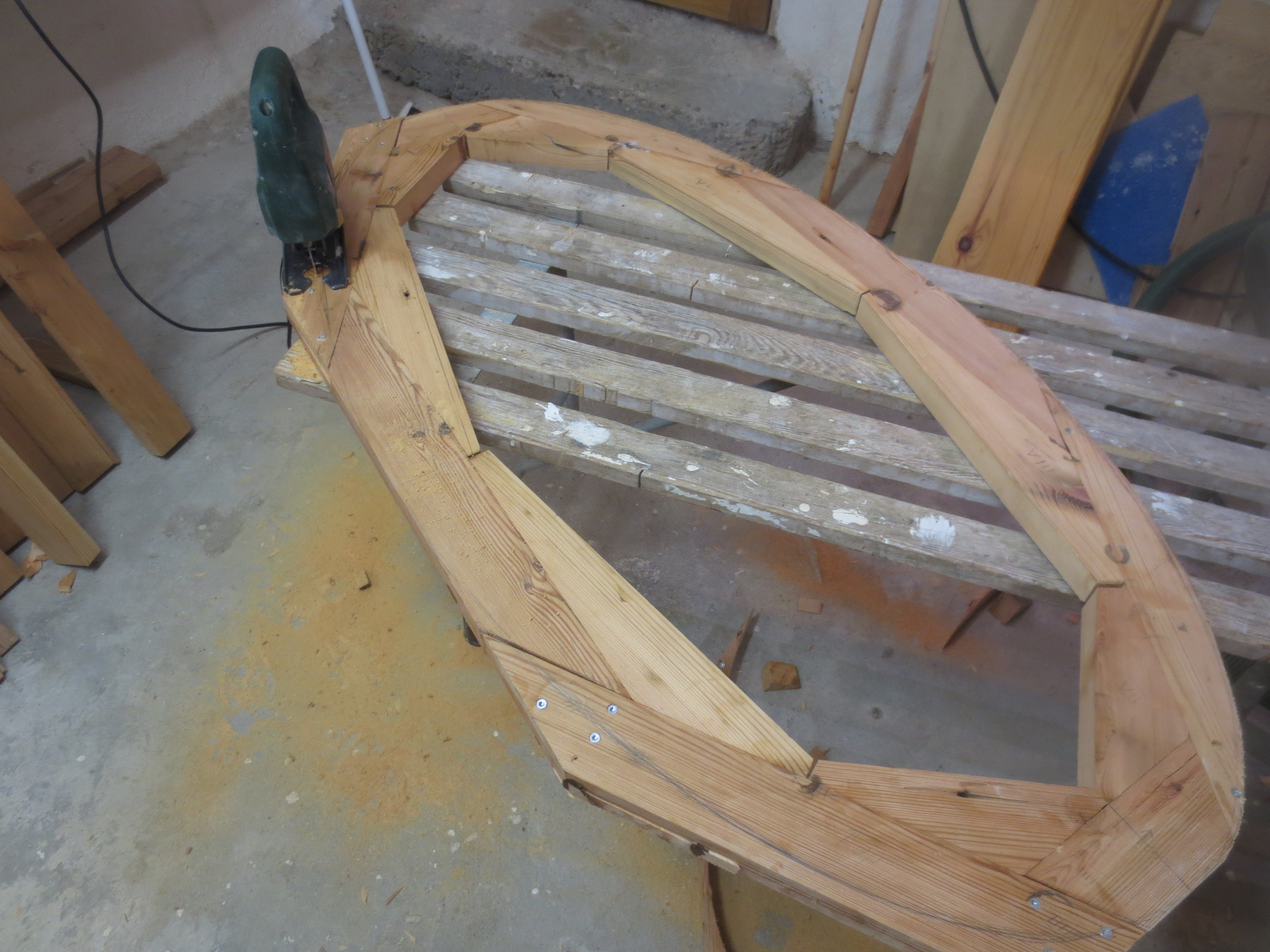

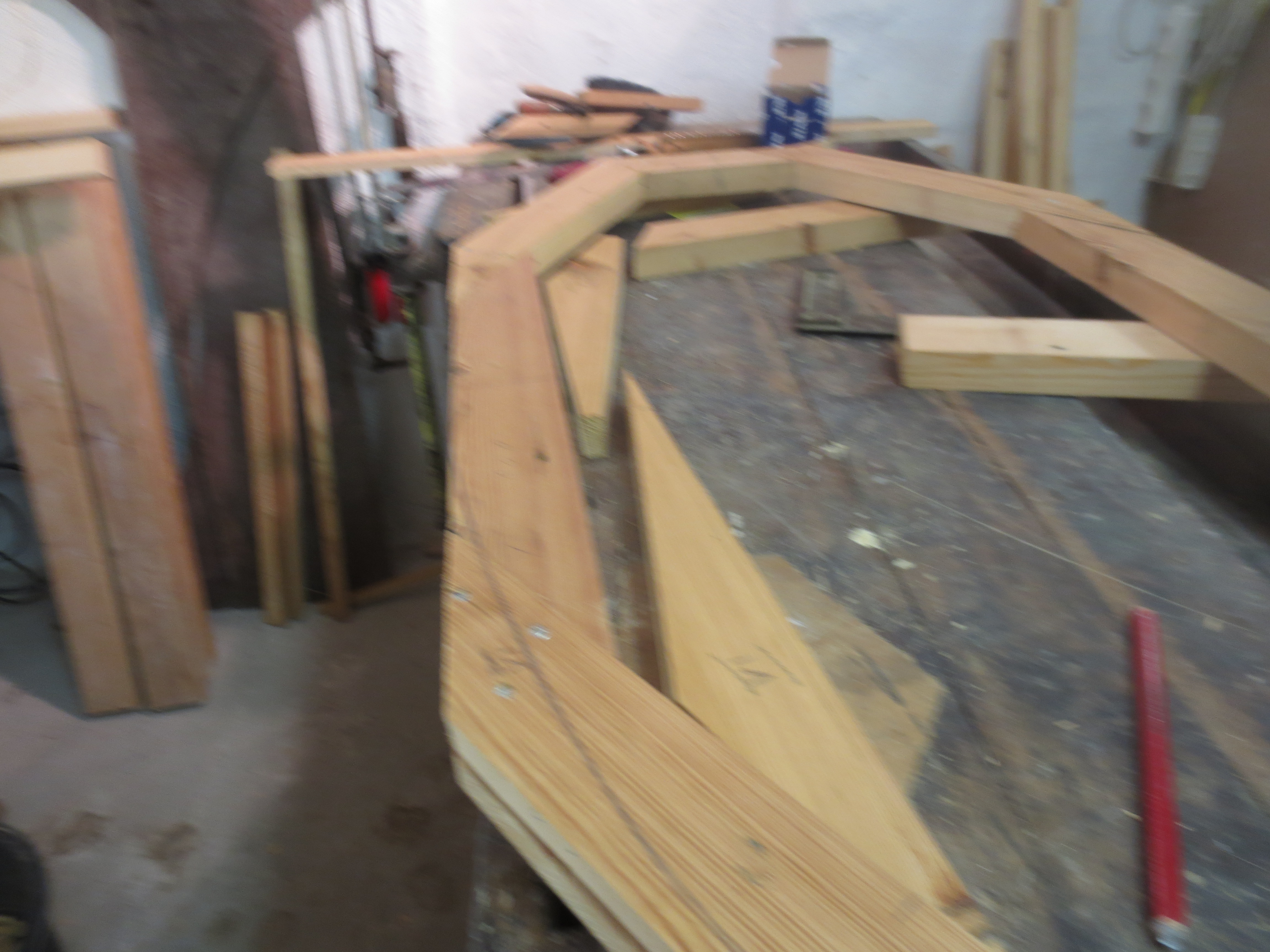

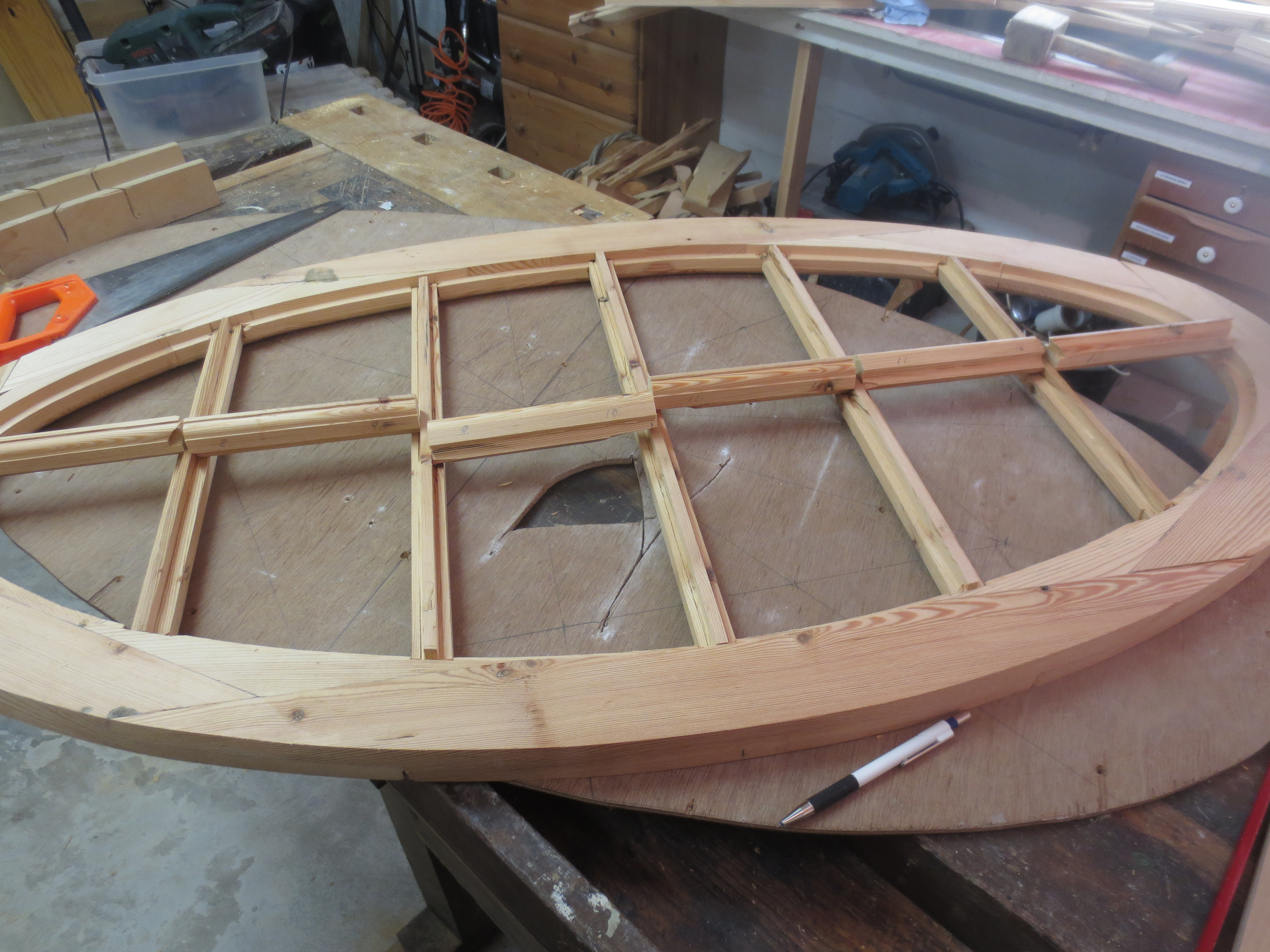

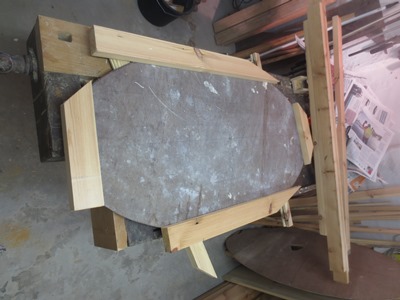

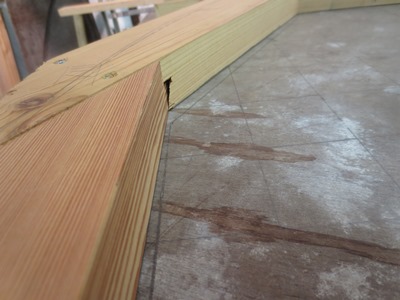

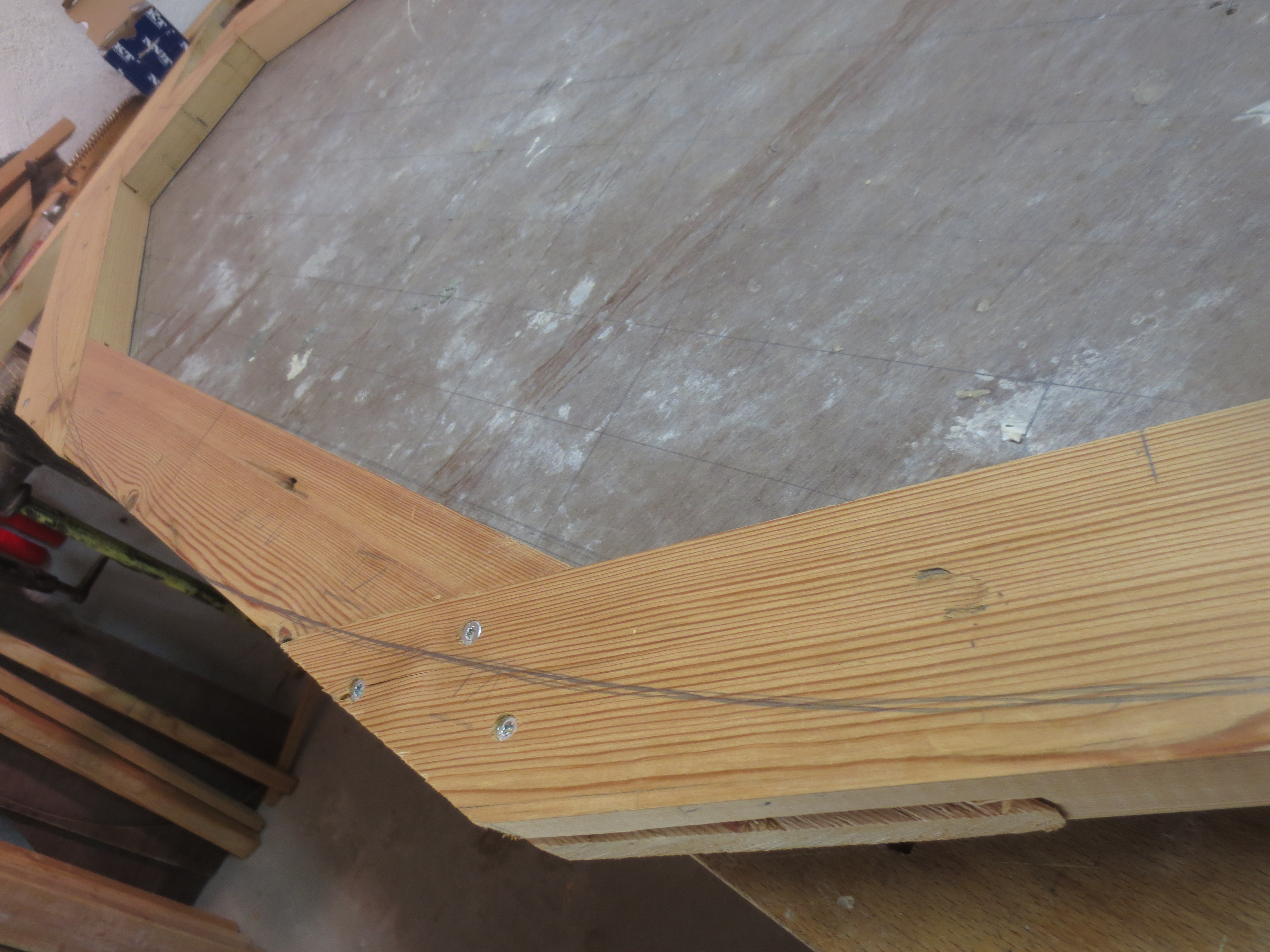

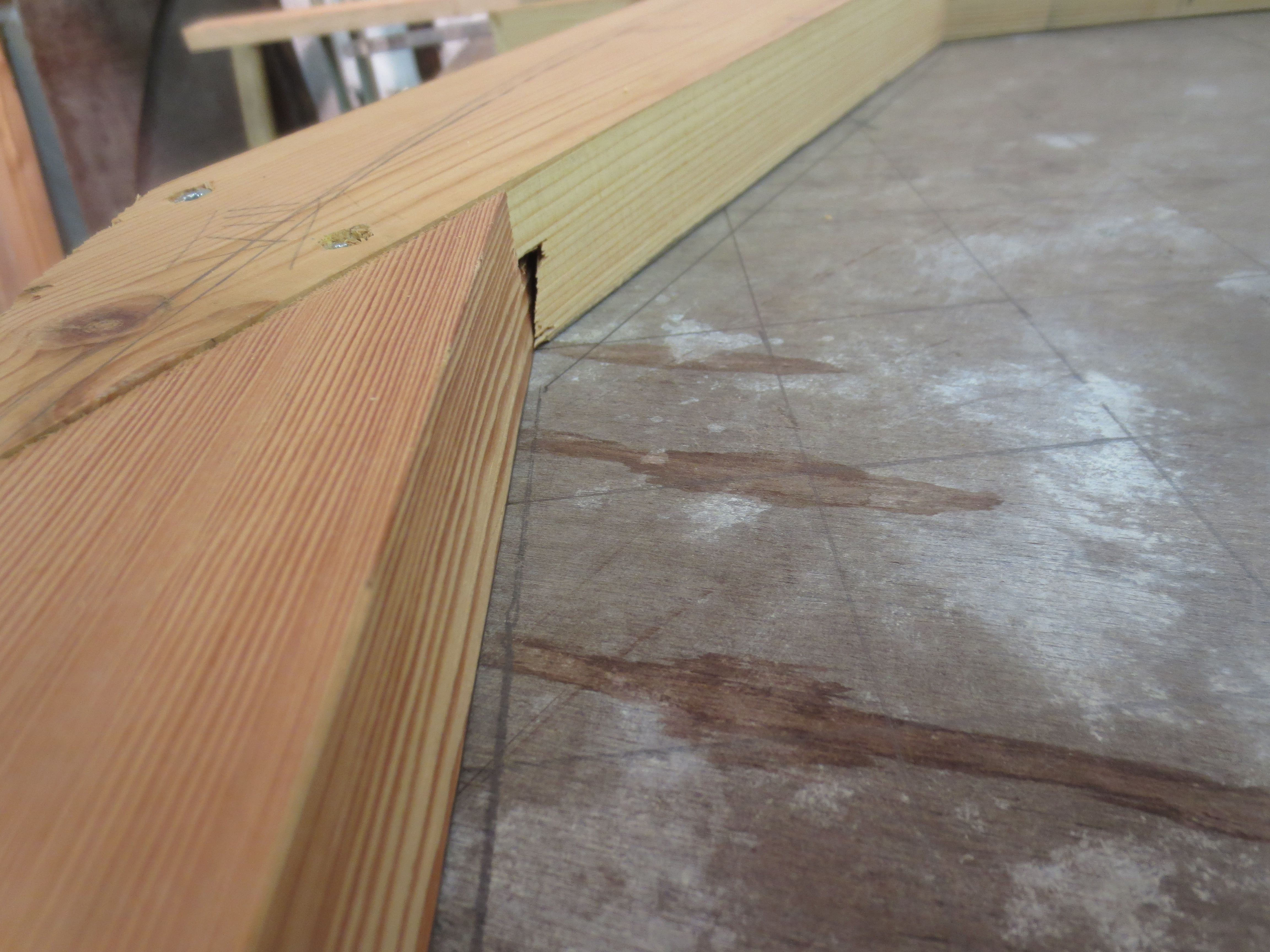

Som det ses, er den inderste skabelon nu kommet i gang som skabelon for fremstilling af rammen
Der er dog taget 12 mm af hele vejen rundt for fugning.
58

 2016-03-11: Ladegaards El monterer el-udtag
59

 201-10-17: Endelig montering




Ja...undskyld...det blev mange fotos af denne proces, men den havde jeg lige lyst at dele med jer.
Håber I nød det ligeså meget, som jeg gjorde...
...både med selve fremstillingen, men også dette review med genfortællingen i billedevisningen....

tak for opmærksomheden
Og så er "Store Projekt" vist endelig afsluttet

Herefter mangler jeg vist kun "Det selvvandende drivhus" og et pa mindre projekter.

Naturligvis ikke at forglemme haven
