Odinsvej 4 - Fredericia - Tagrenovering
Konstruktive ændringer


Grundlaget

Efter forberedelserne, udbud og indgåelse af aftale kunne arbejdet endelig sættes igang april 2013

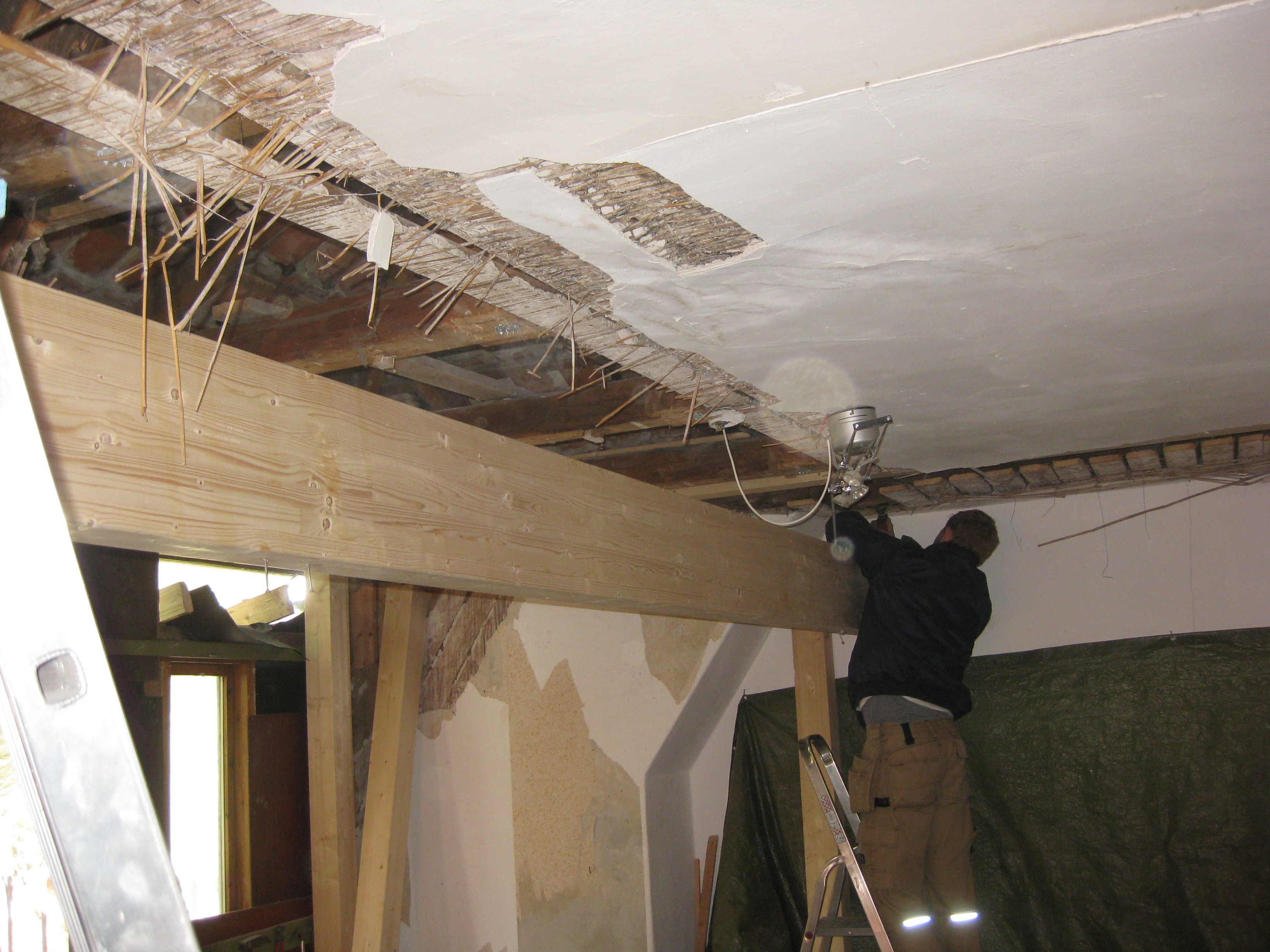

Som vist i forrige afsnit, blev drageren over mellem soveværelse og lille værelse monteret.

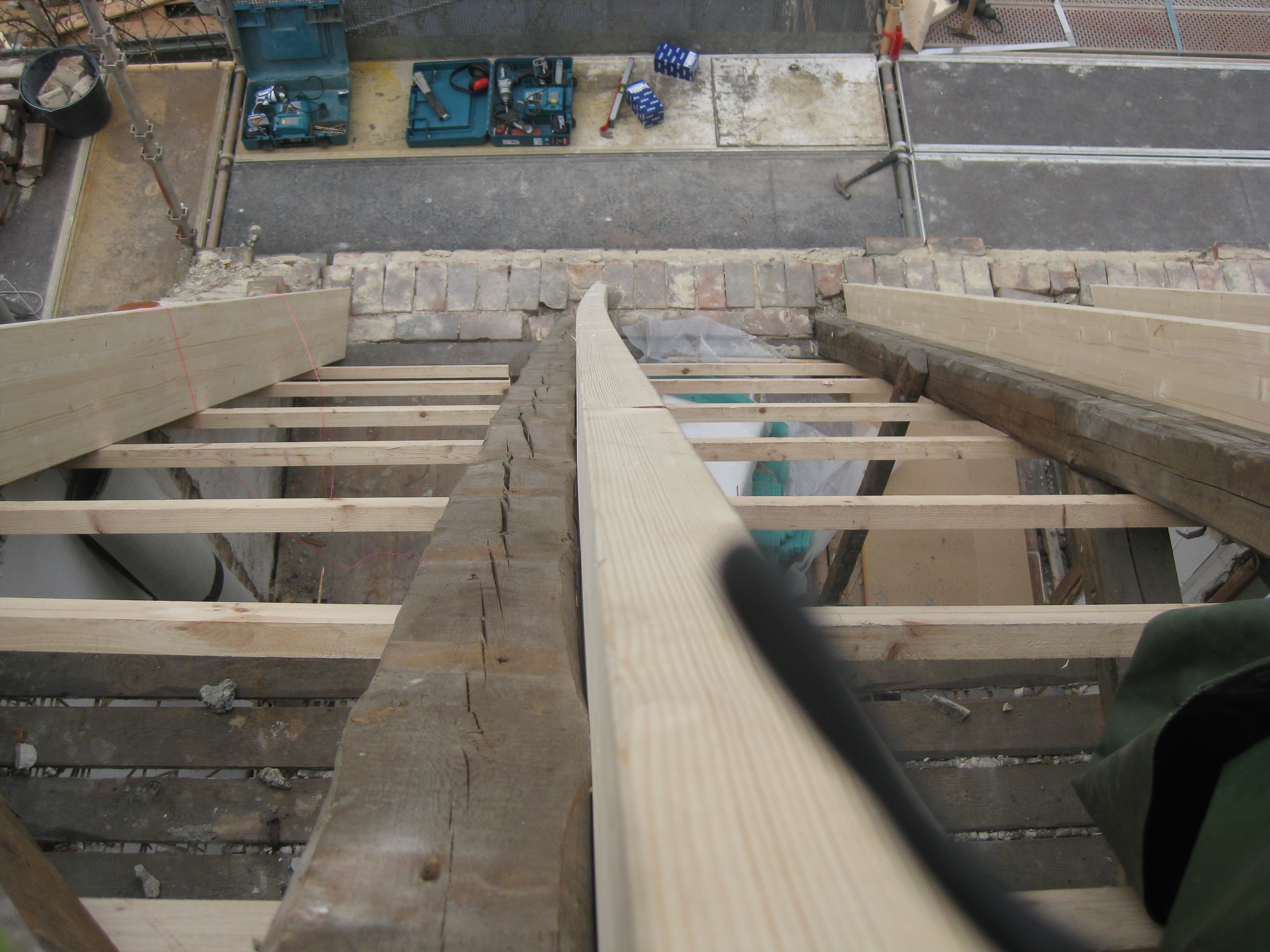

Fotoet her til venstre fra 2013-03-03 viser montering af drageren over væggen mellem stuerne.

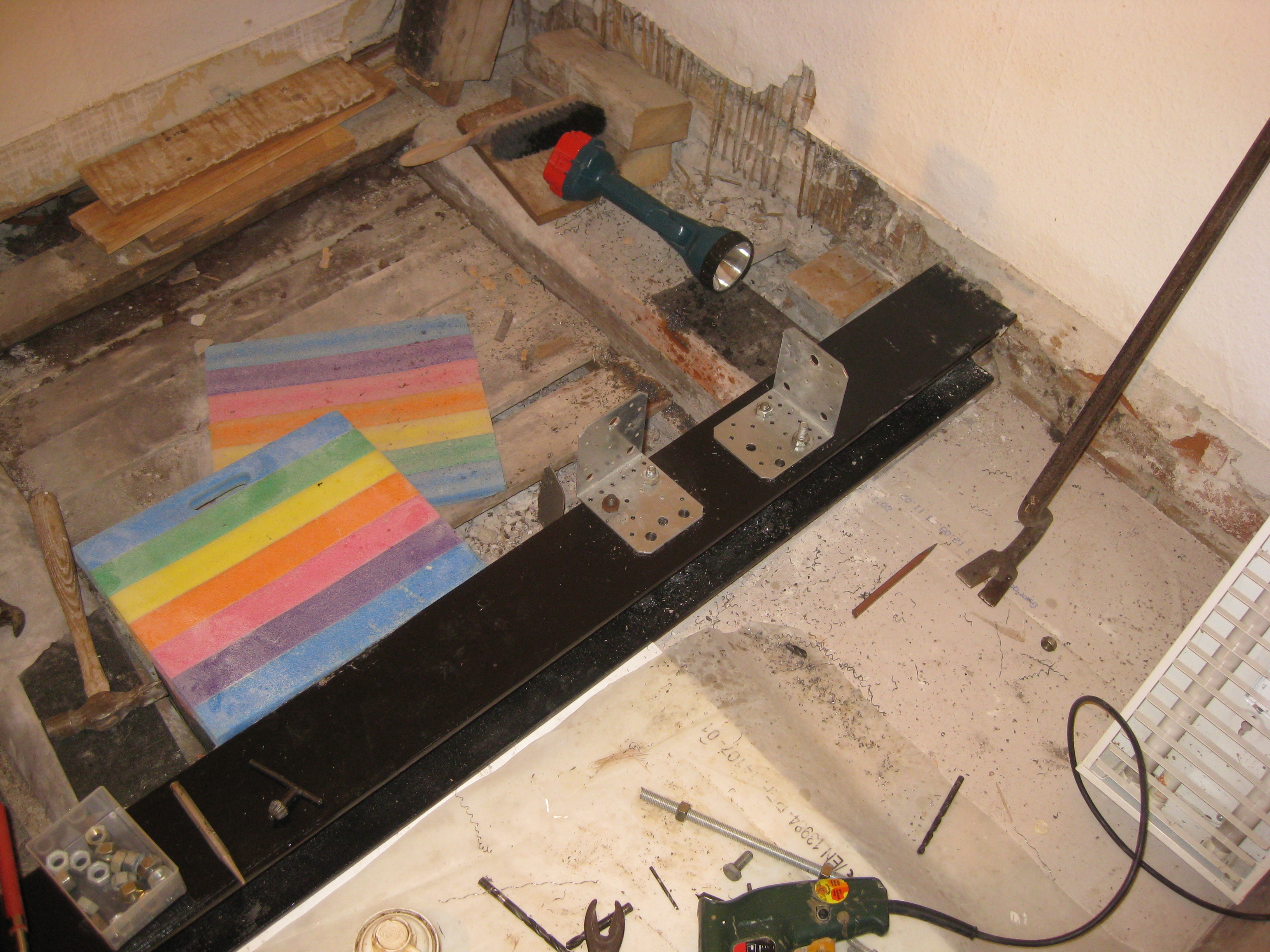

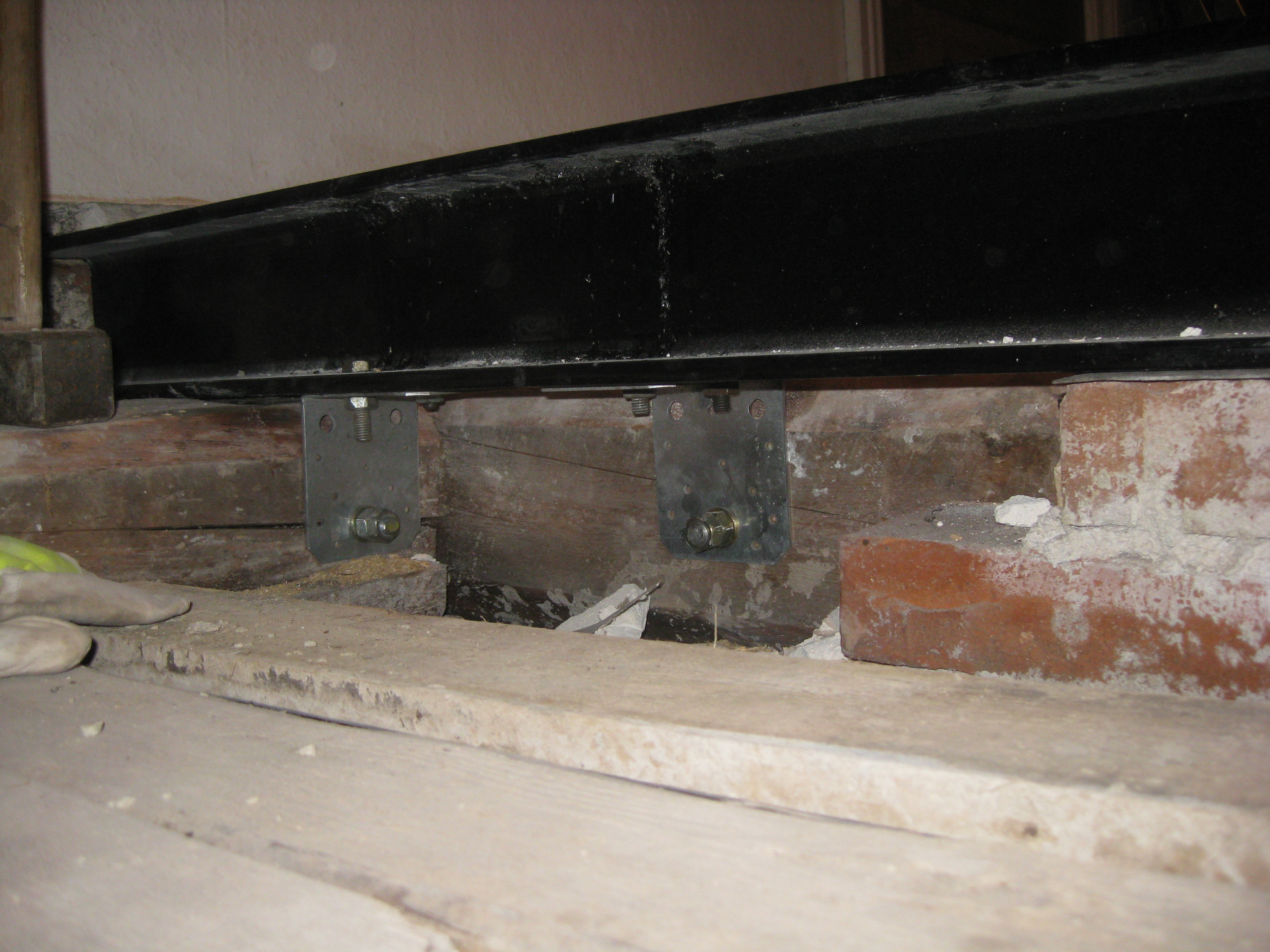

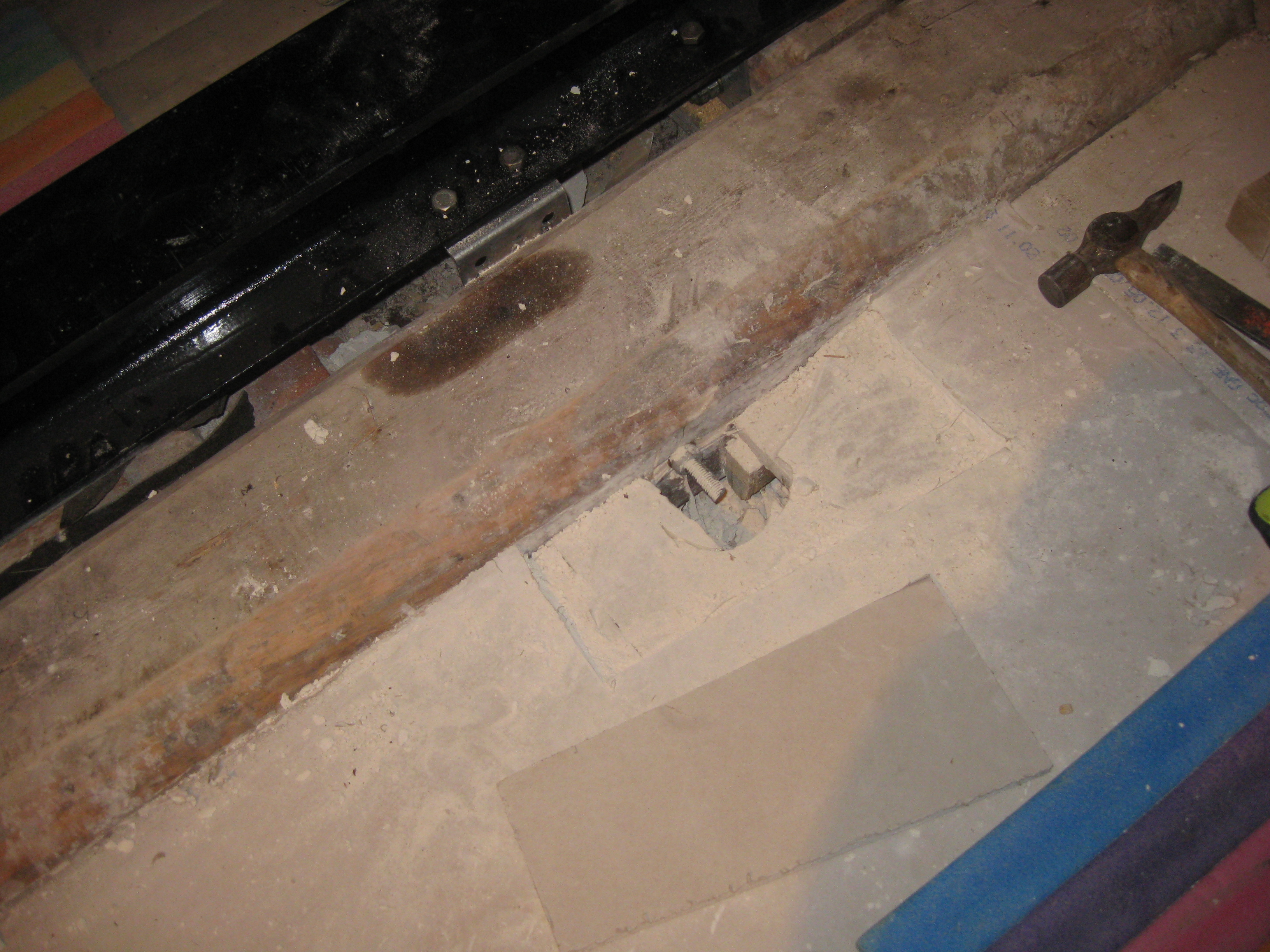

Drageren ses med bunden i vejret. Beslagene skal monteres på spærene og sikre sidestabilitet.

Reaktionerne fra taget gik oprindelig gennem spærhoved til bærende bagmur.
Det er nu de gennemgående indermure, der bliver bærende - på baggrund af Gregersen & Olsson's tegning og statisk beregning


1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
17 18 19 20
21 22 23 24
25 26 27 28
29 30 31 32
33 34 35 36
37 38 39 40
41 42 43 44
45 46 47 48
49 50 51 52
53 54 55 56
Foto_nr Tekst
3

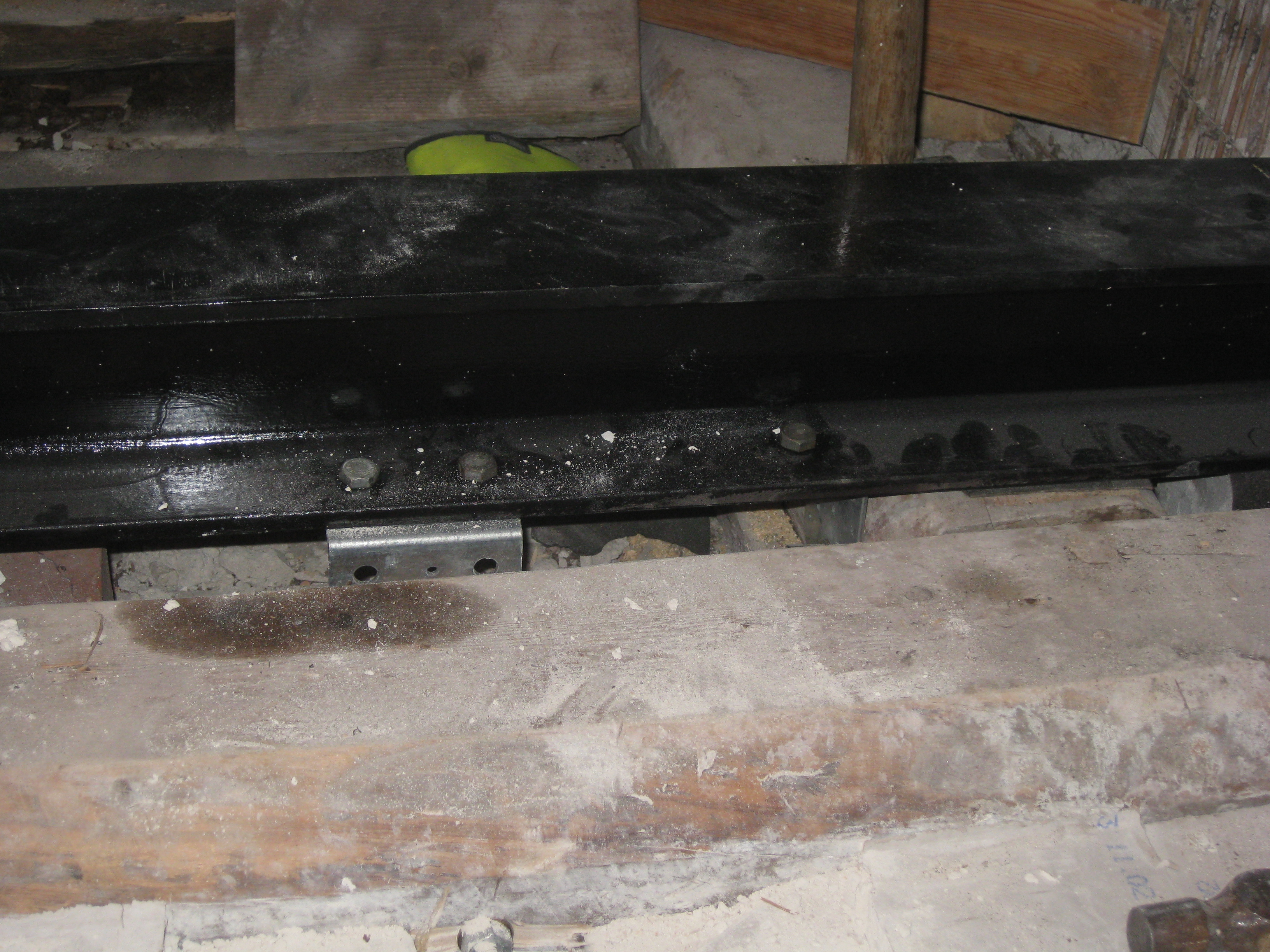

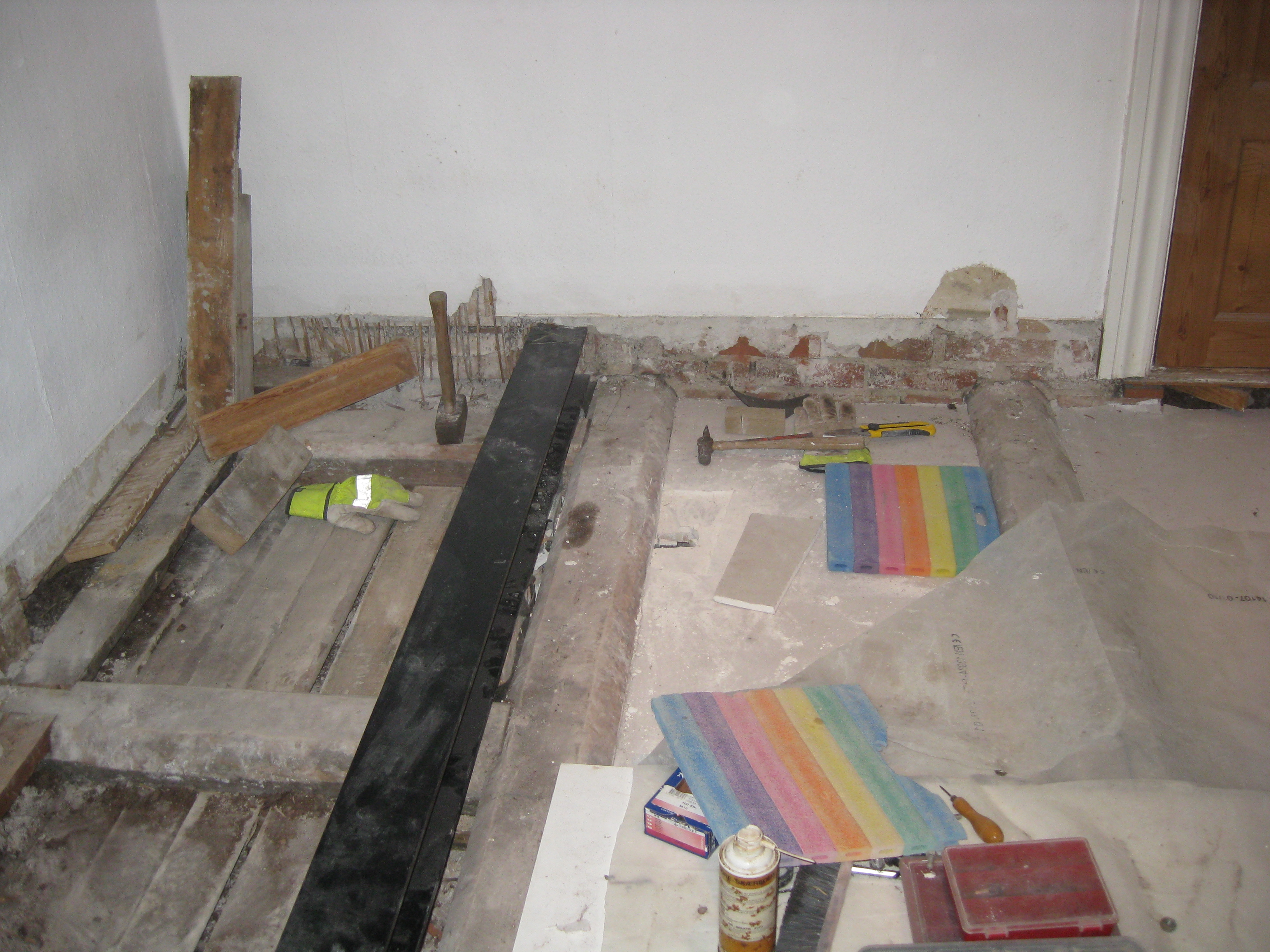

 2013-03-05: Drageren er nu vendt om og placeret i rette position.
6

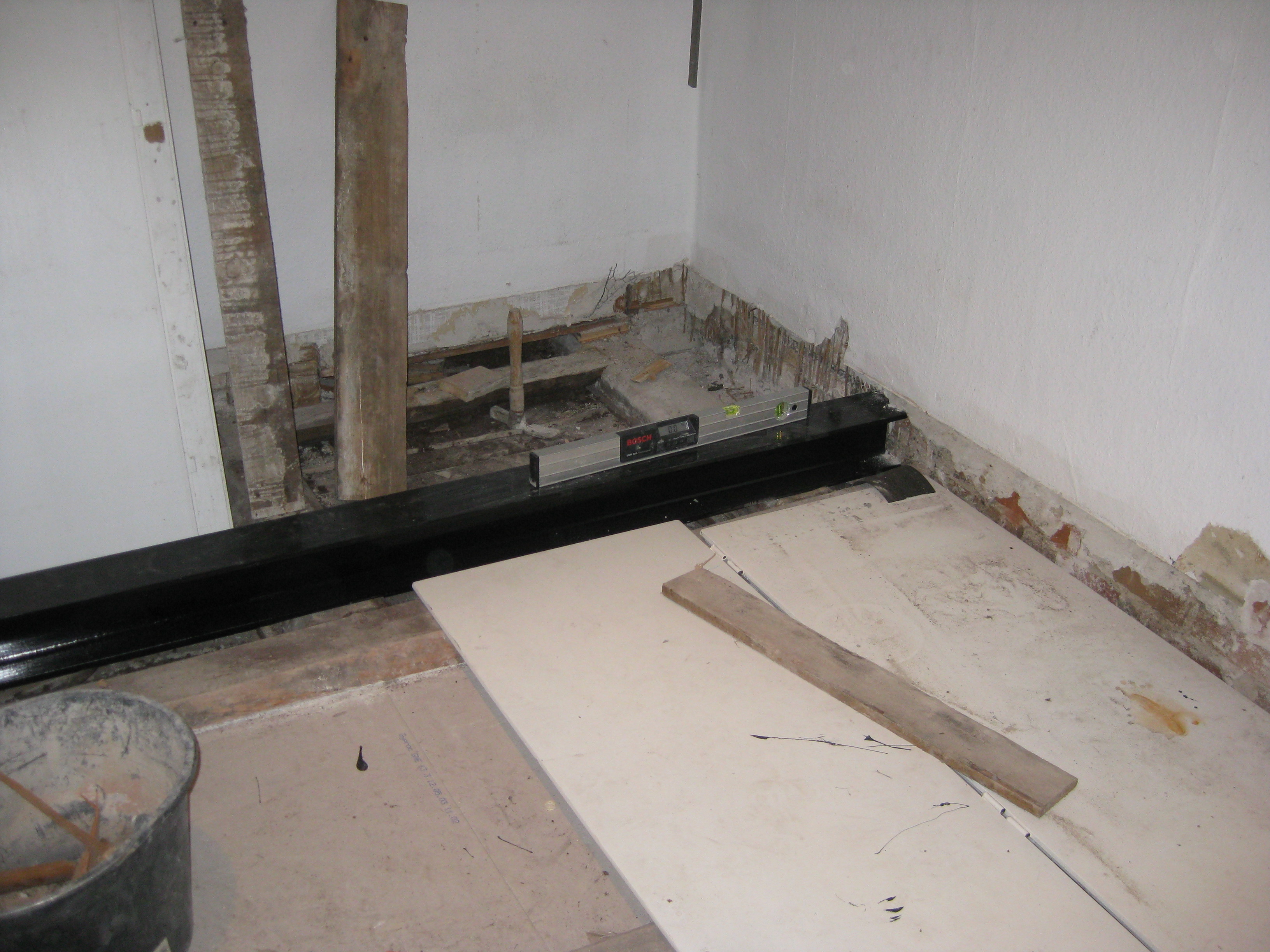

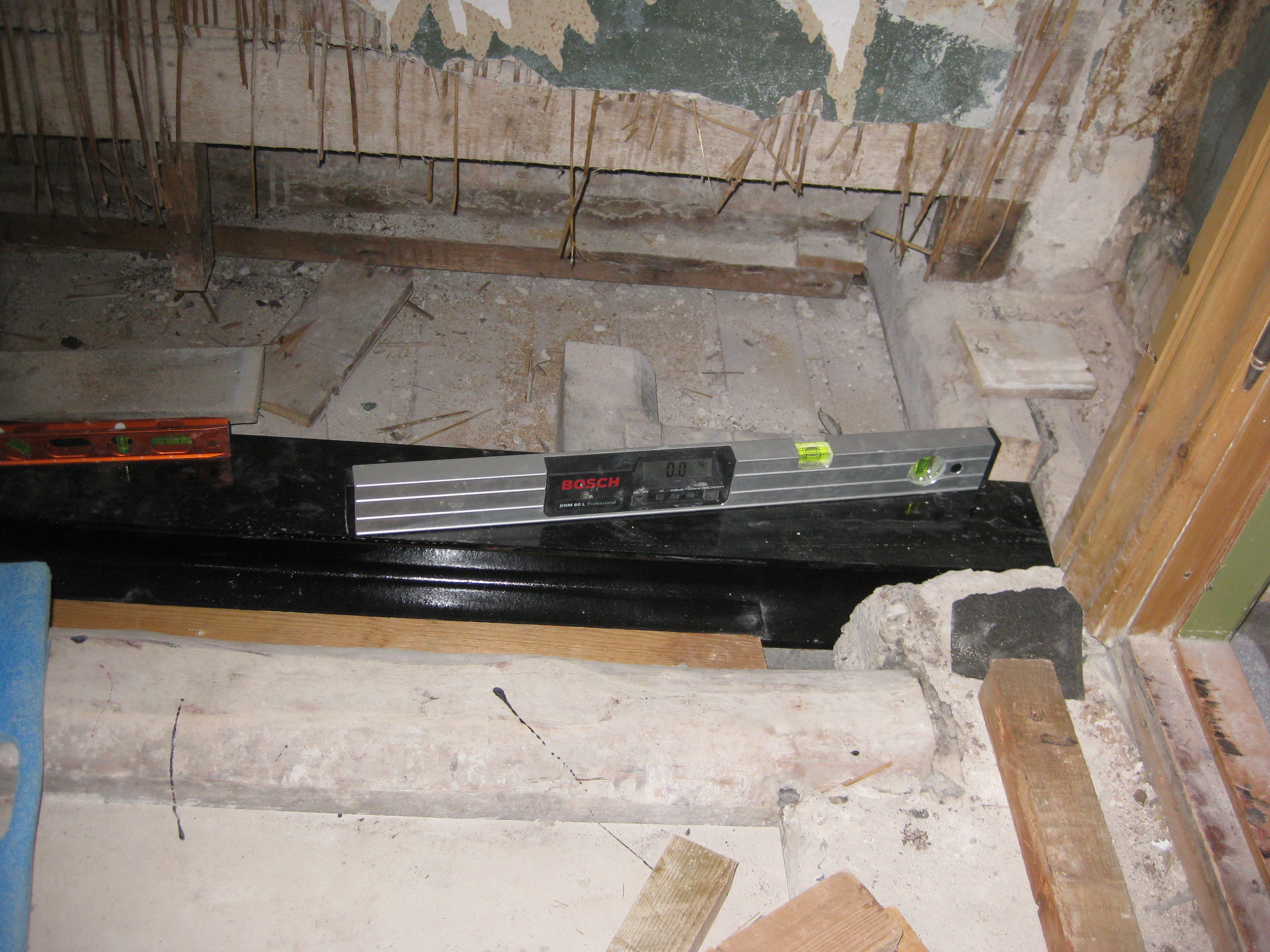

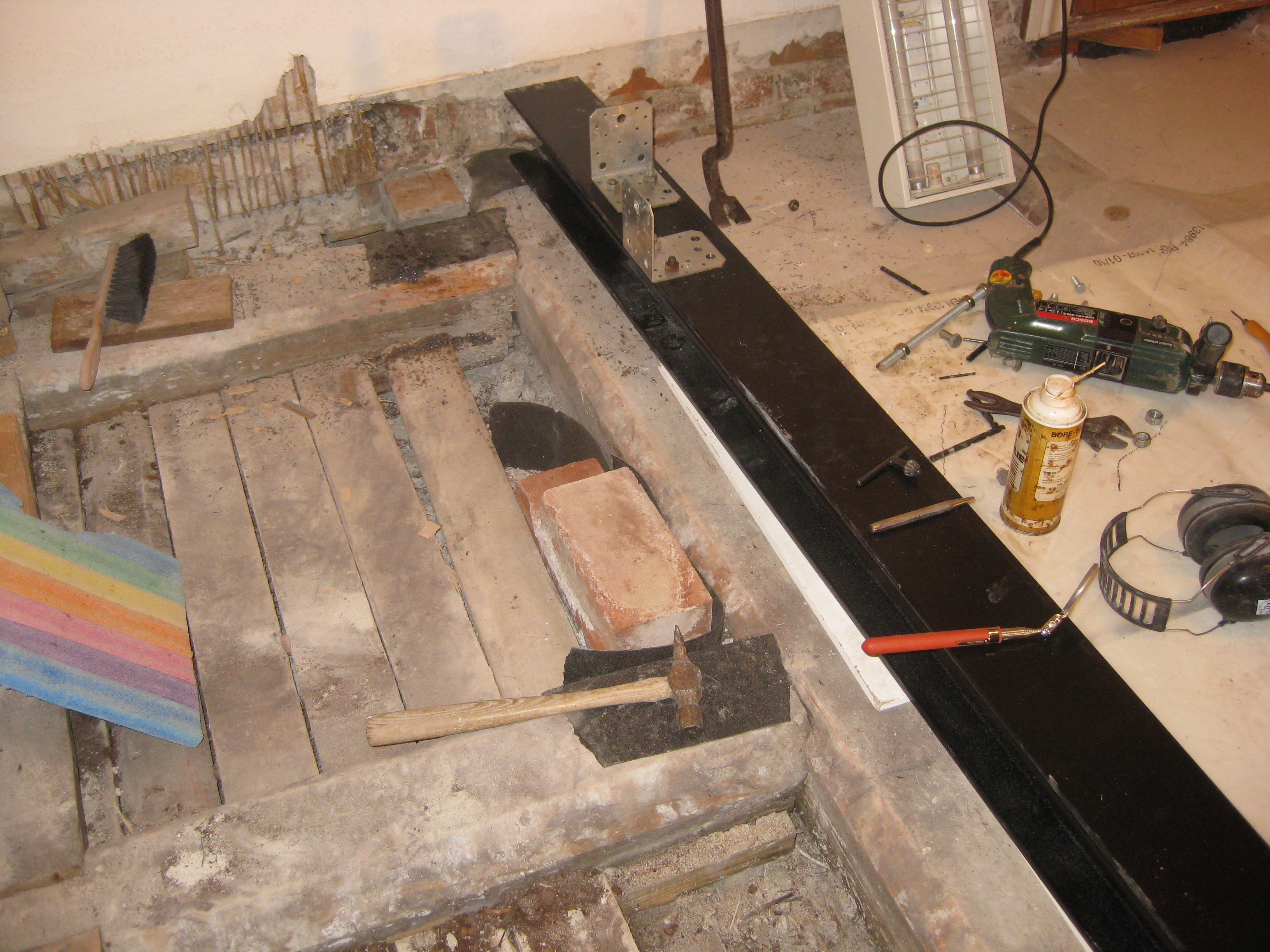

 Se også nivelleringen af de to dragere 1 og 2 .
7

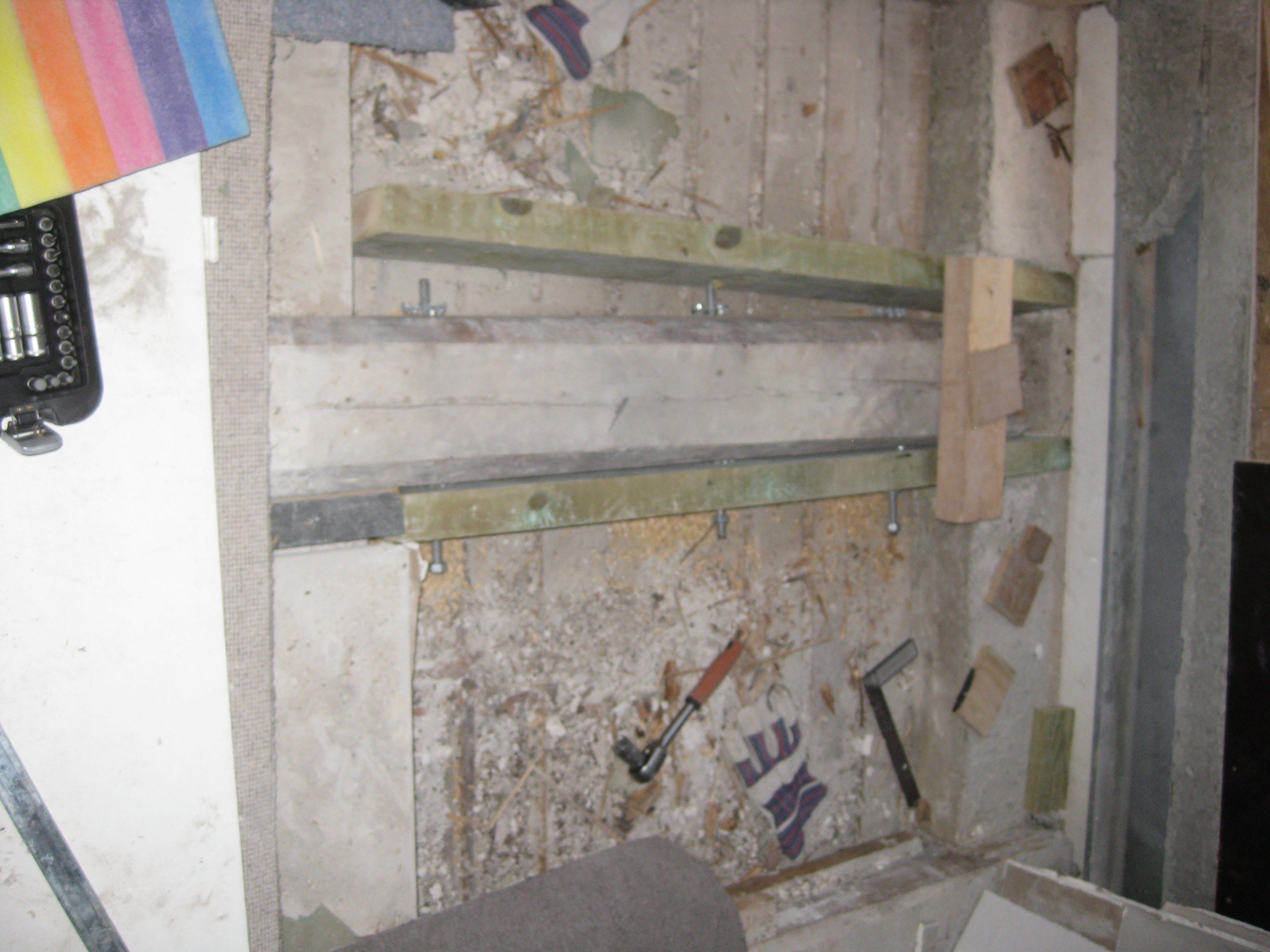

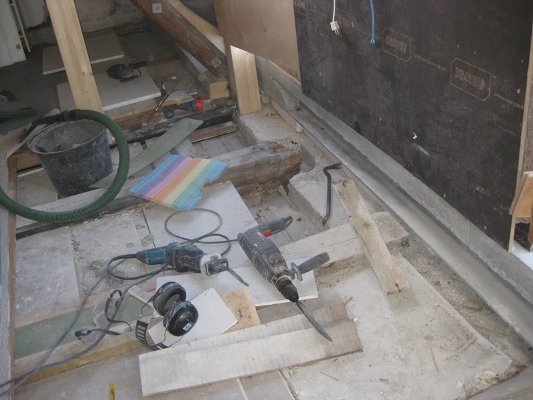

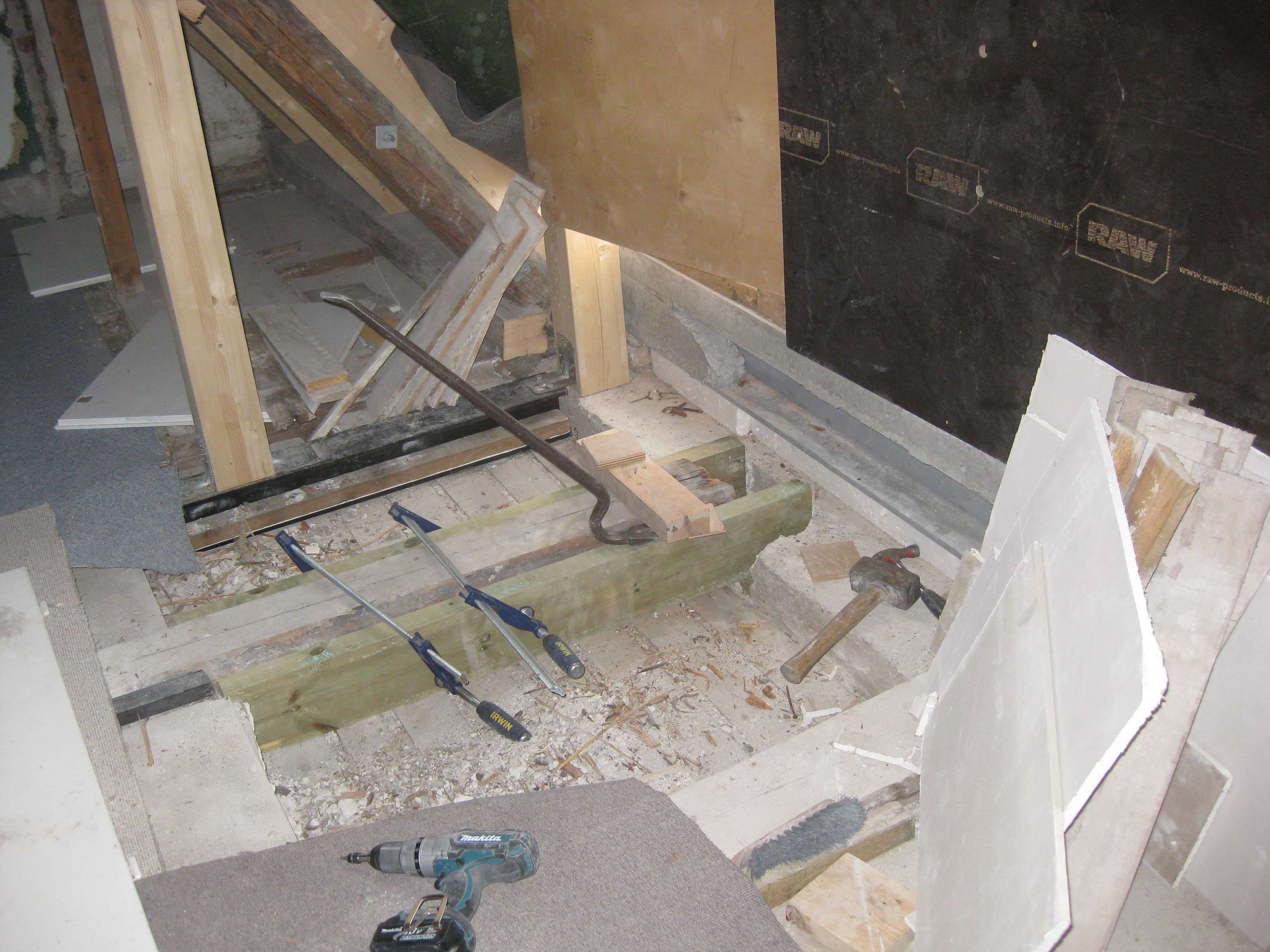

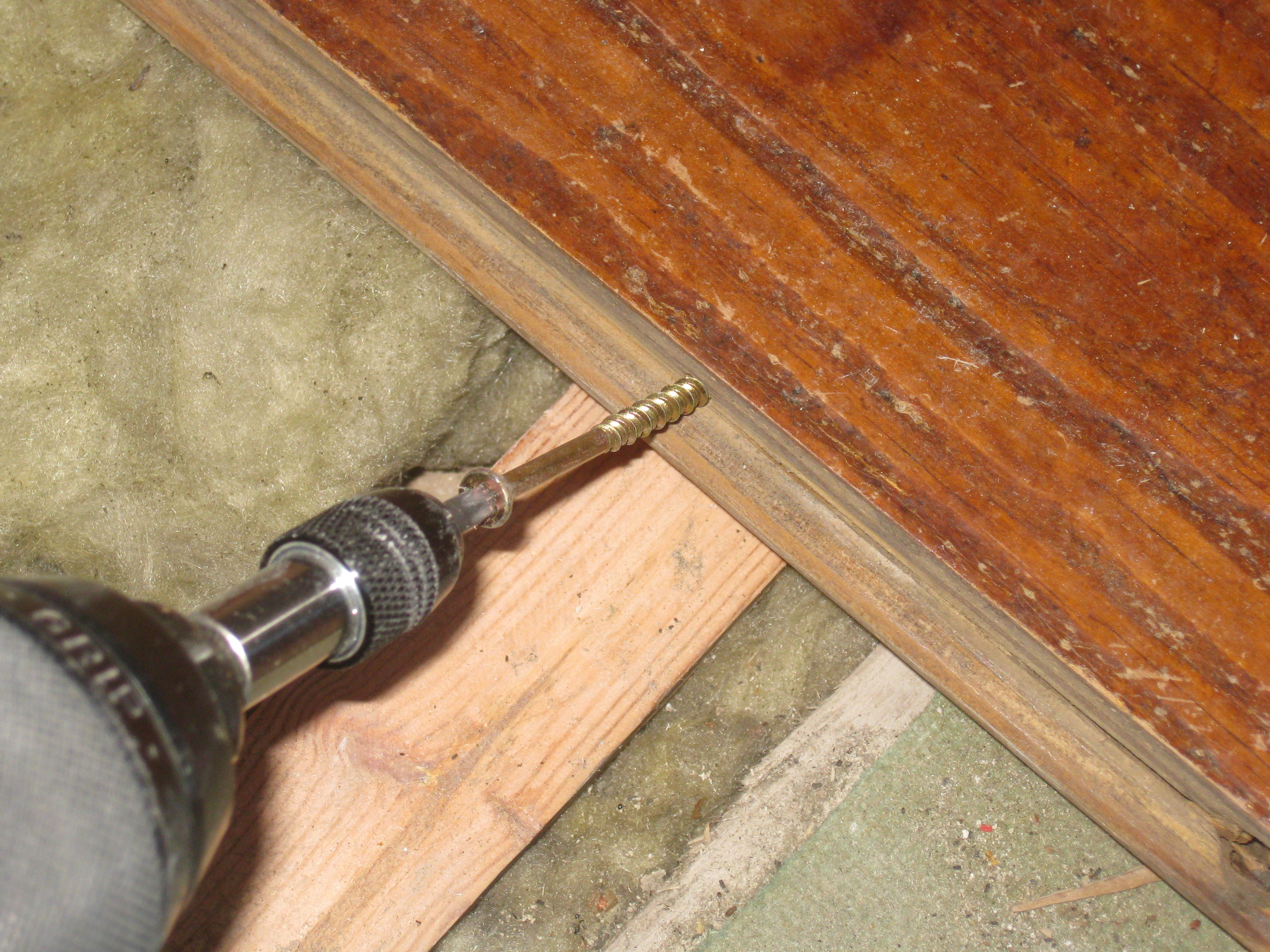

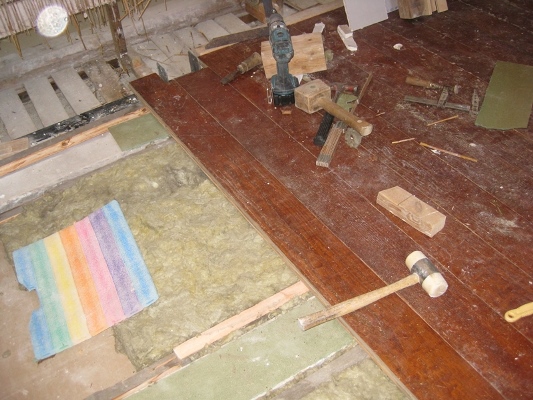

 2013-03-24: Genmontering af de gamle gulvbrædder. De grønne strimler er trinlydsdæmpningsplader, som sammen med de tre lag gipsplader og mineraluld sikrer god lydisolering mellem etagerne og mod knirkelyde.
10

 Udveksling ved skorsten soveværelse.
11

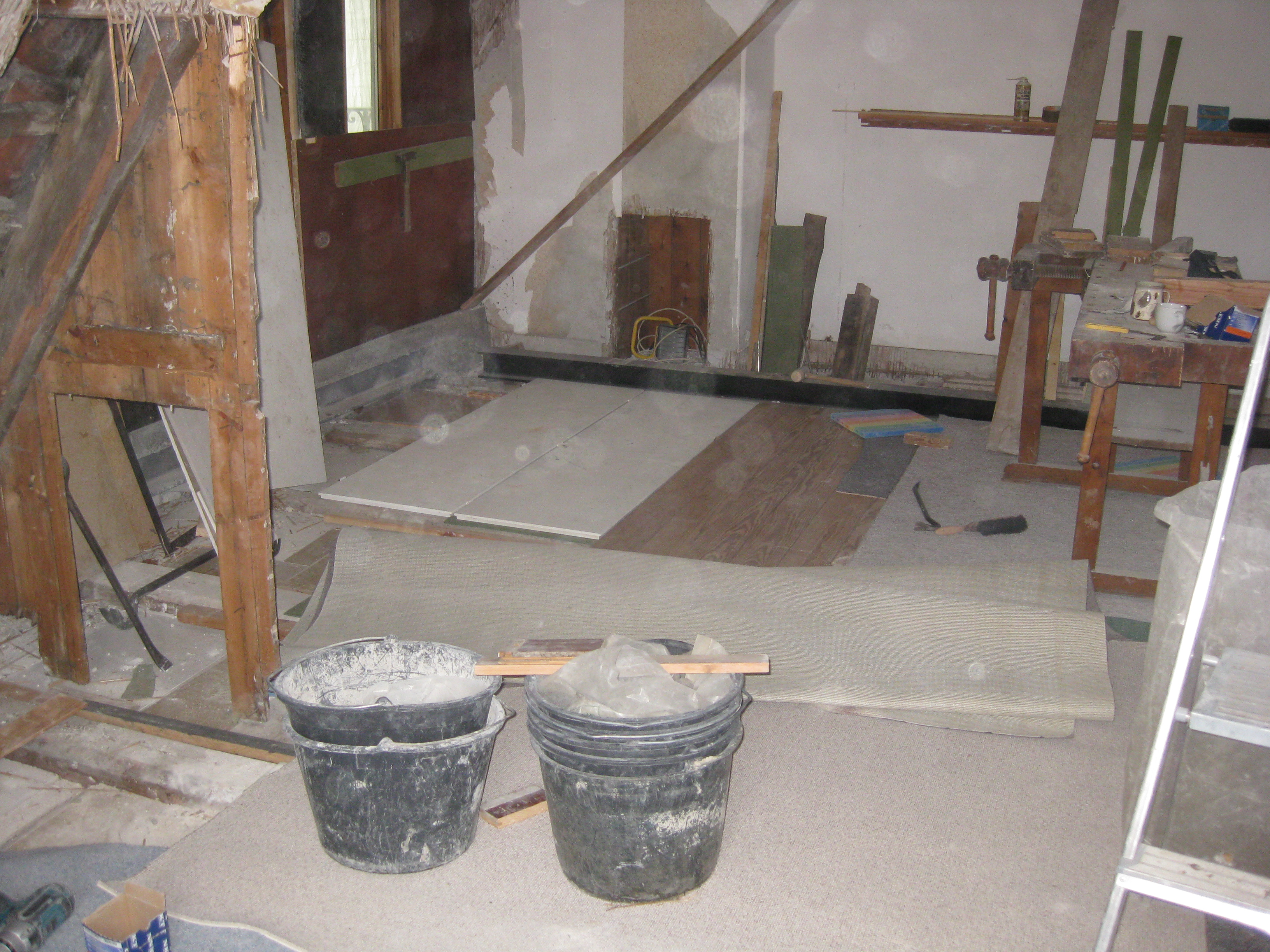

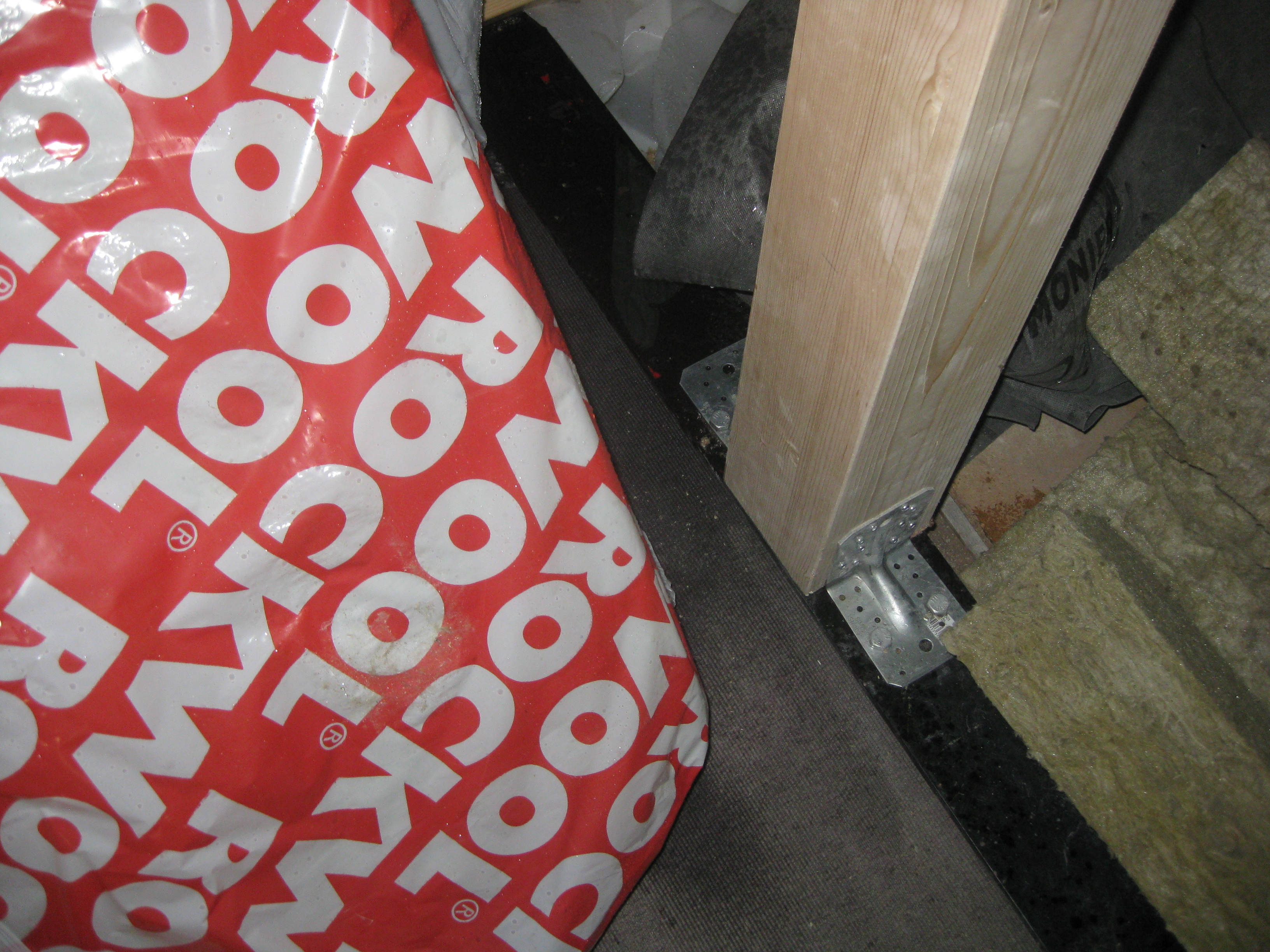

 For at skåne det genlagte bræddegulv havde jeg indkøbt en større parti tæpperester.
14

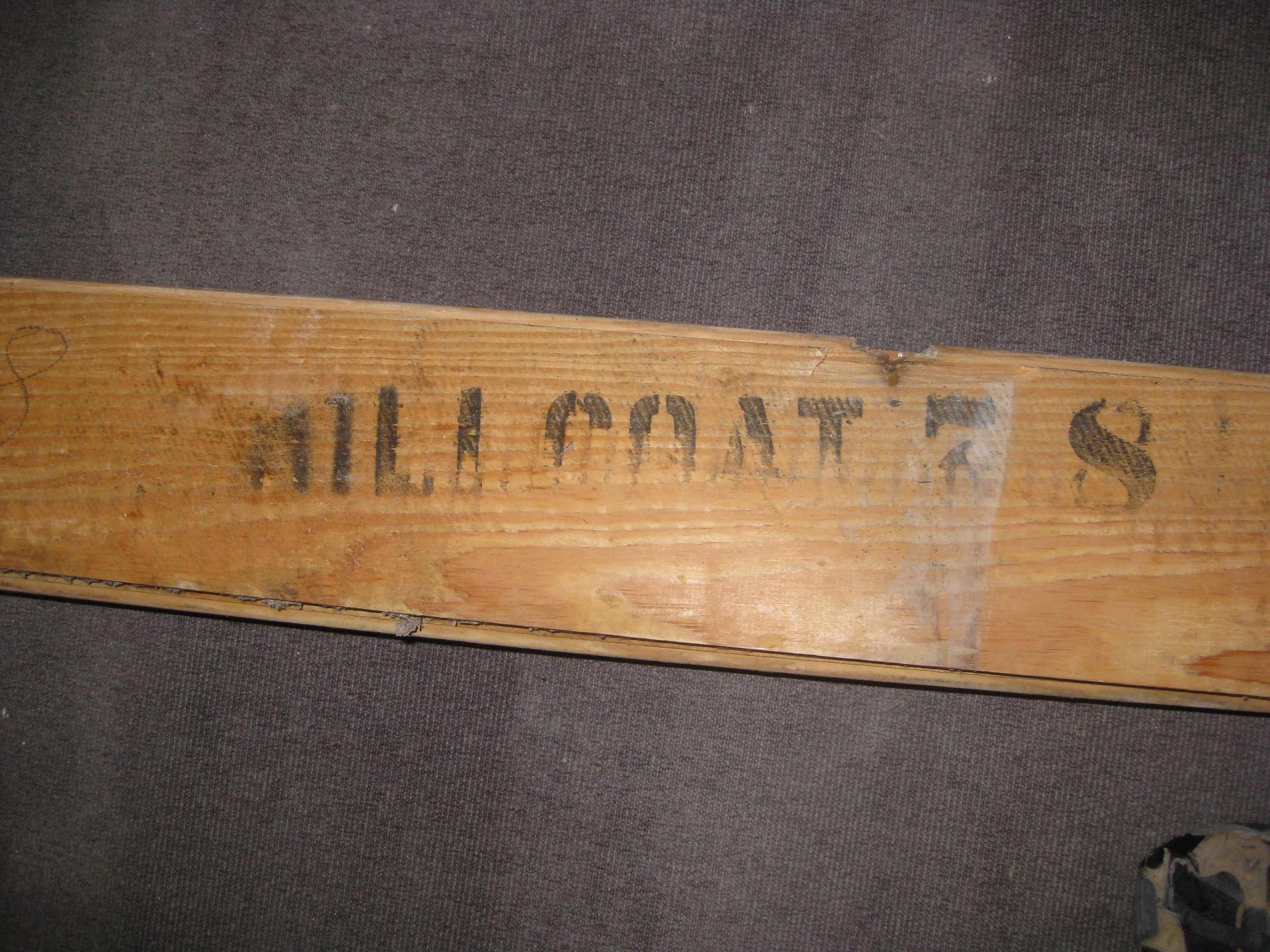

 Påtryk bagside oprindelige gulvbrædder.

15

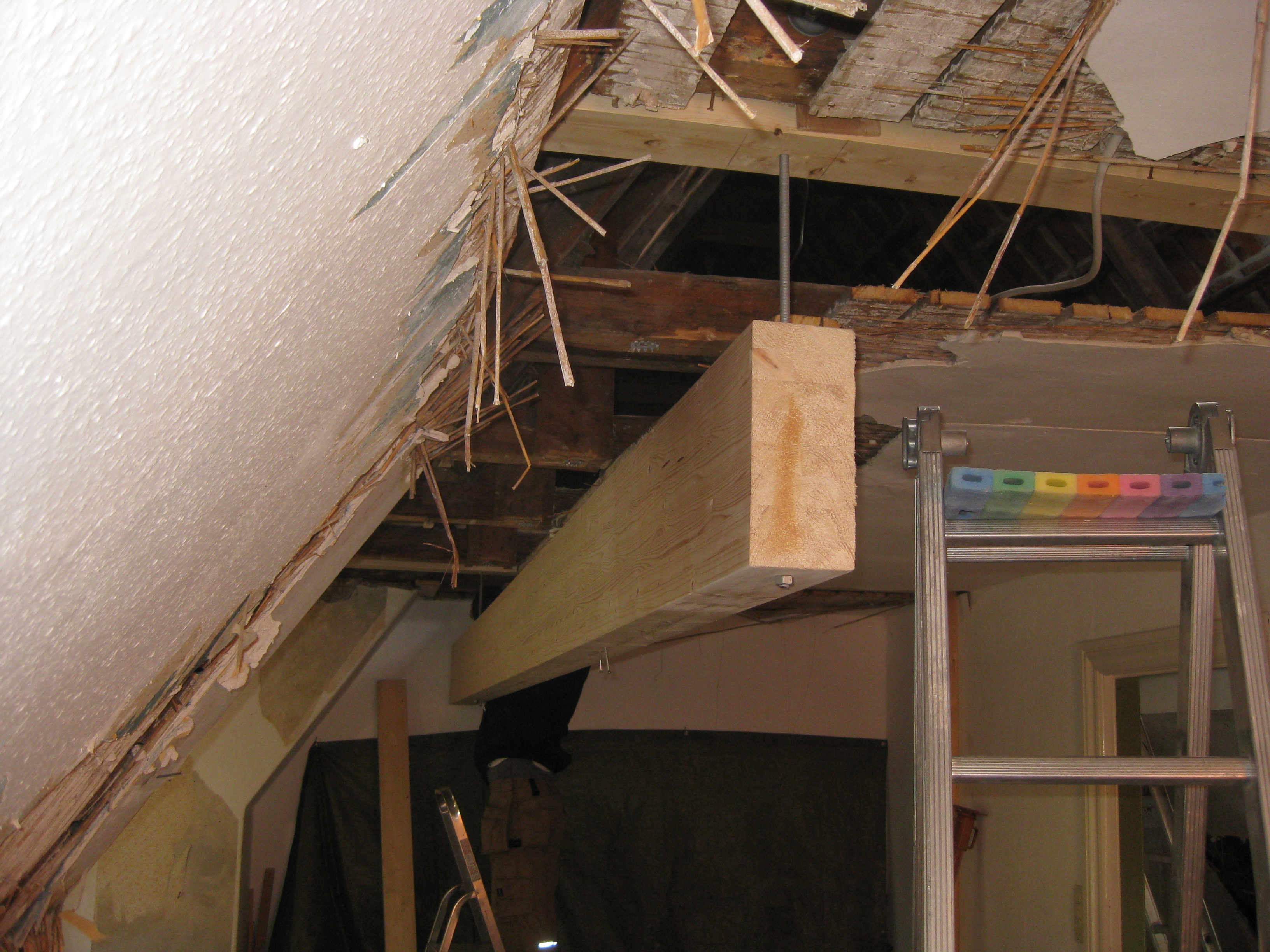

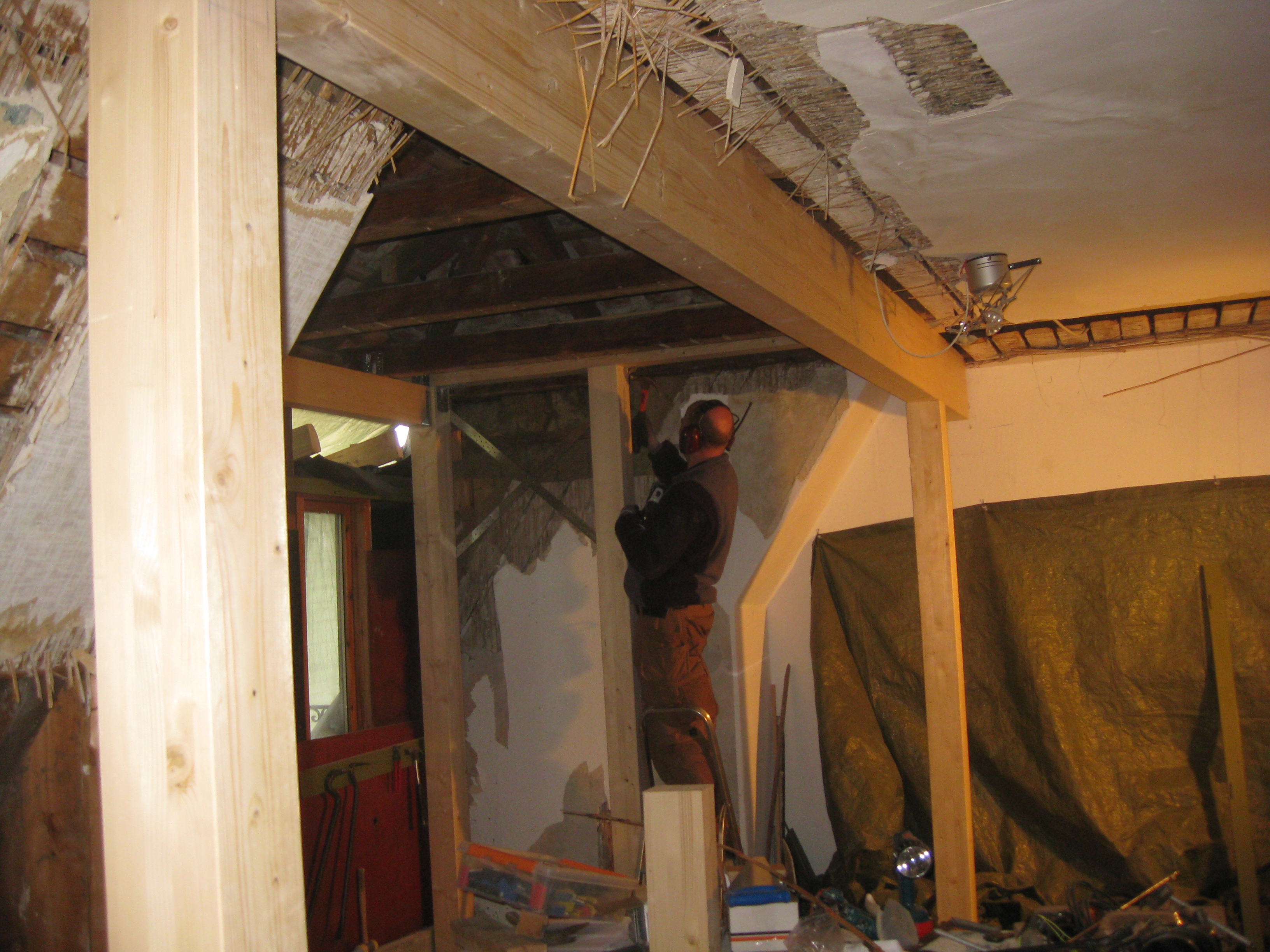

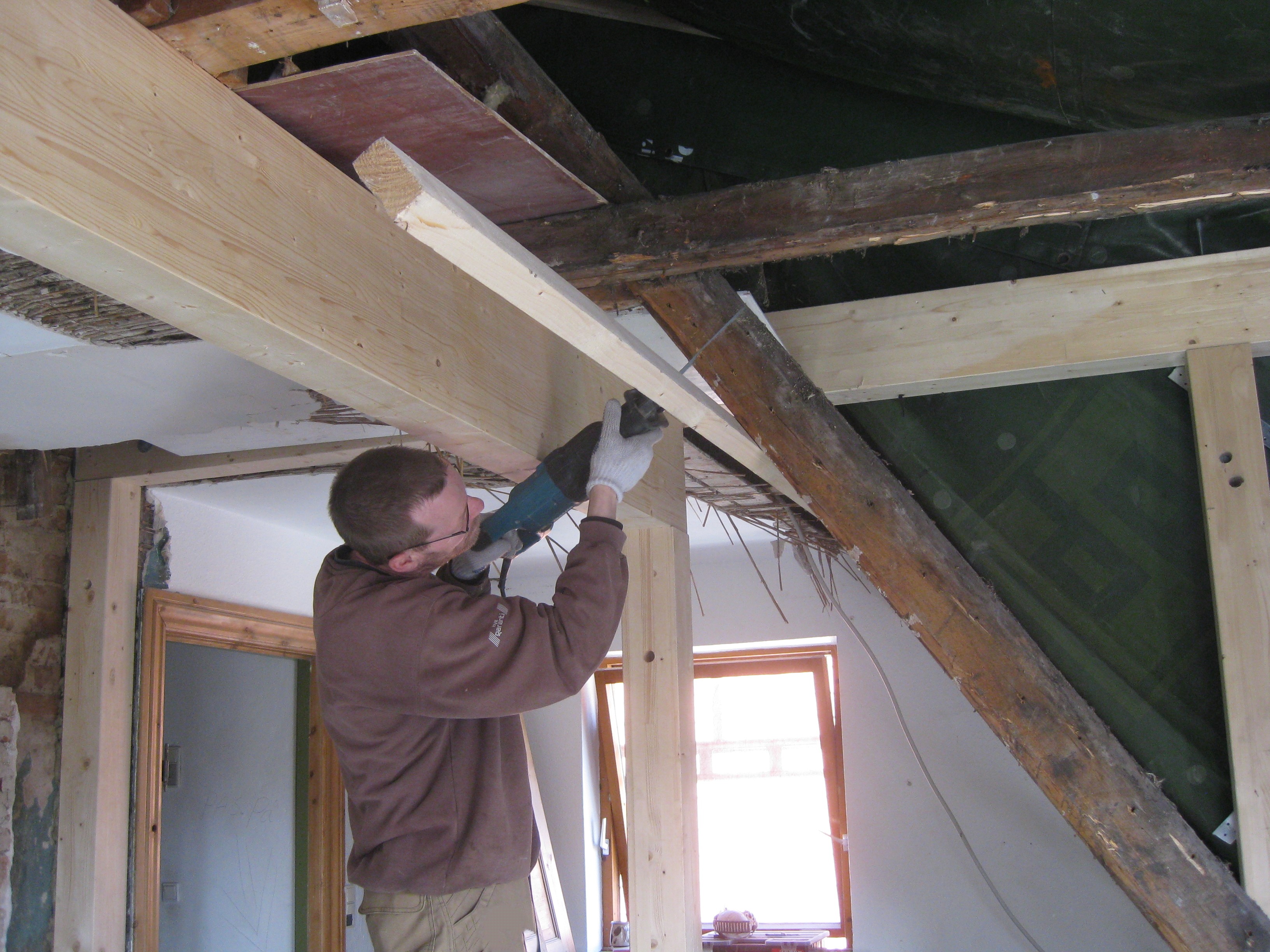

 2013-04-09: Hoveddrager soveværelse under montering.
19

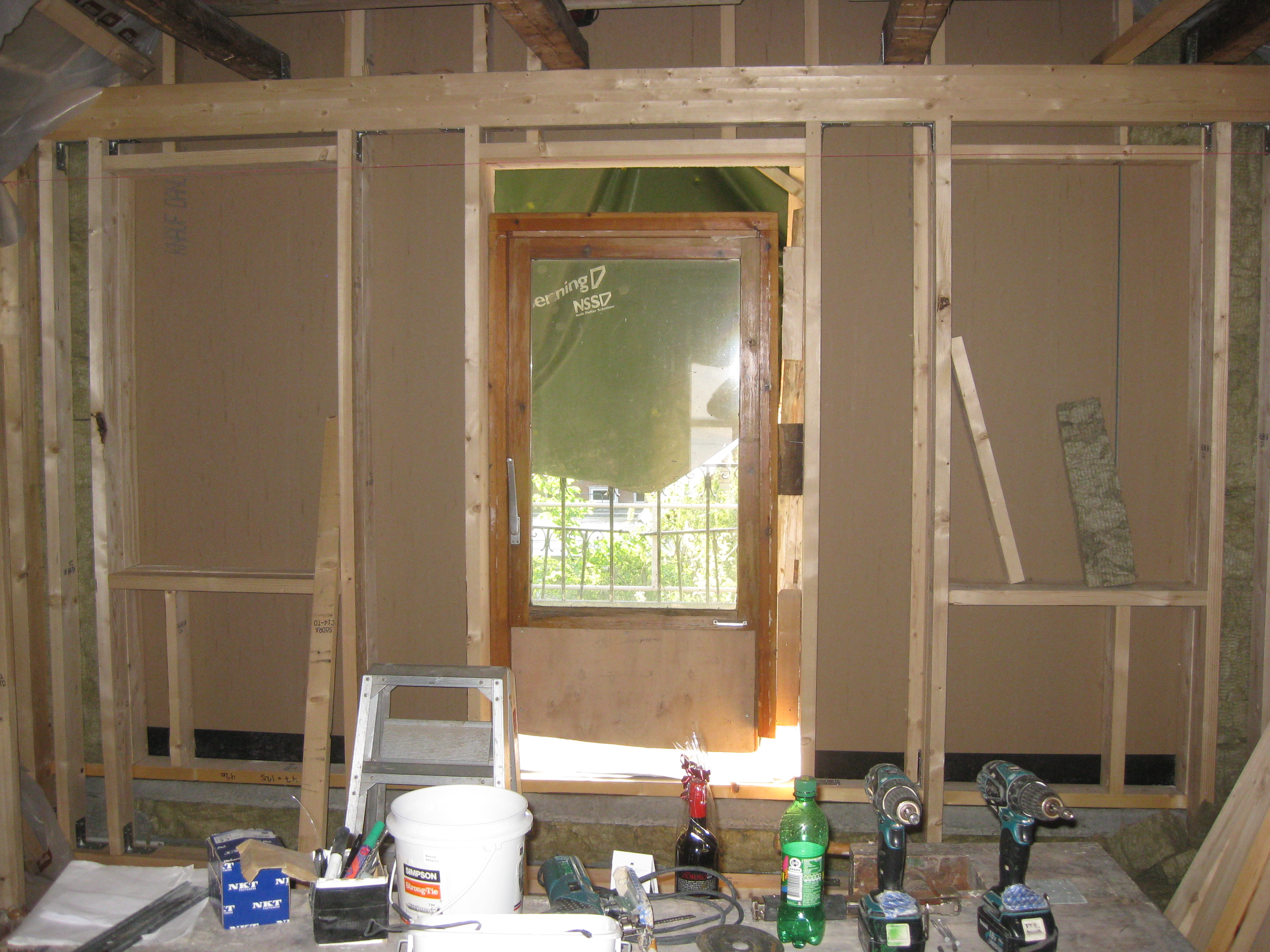

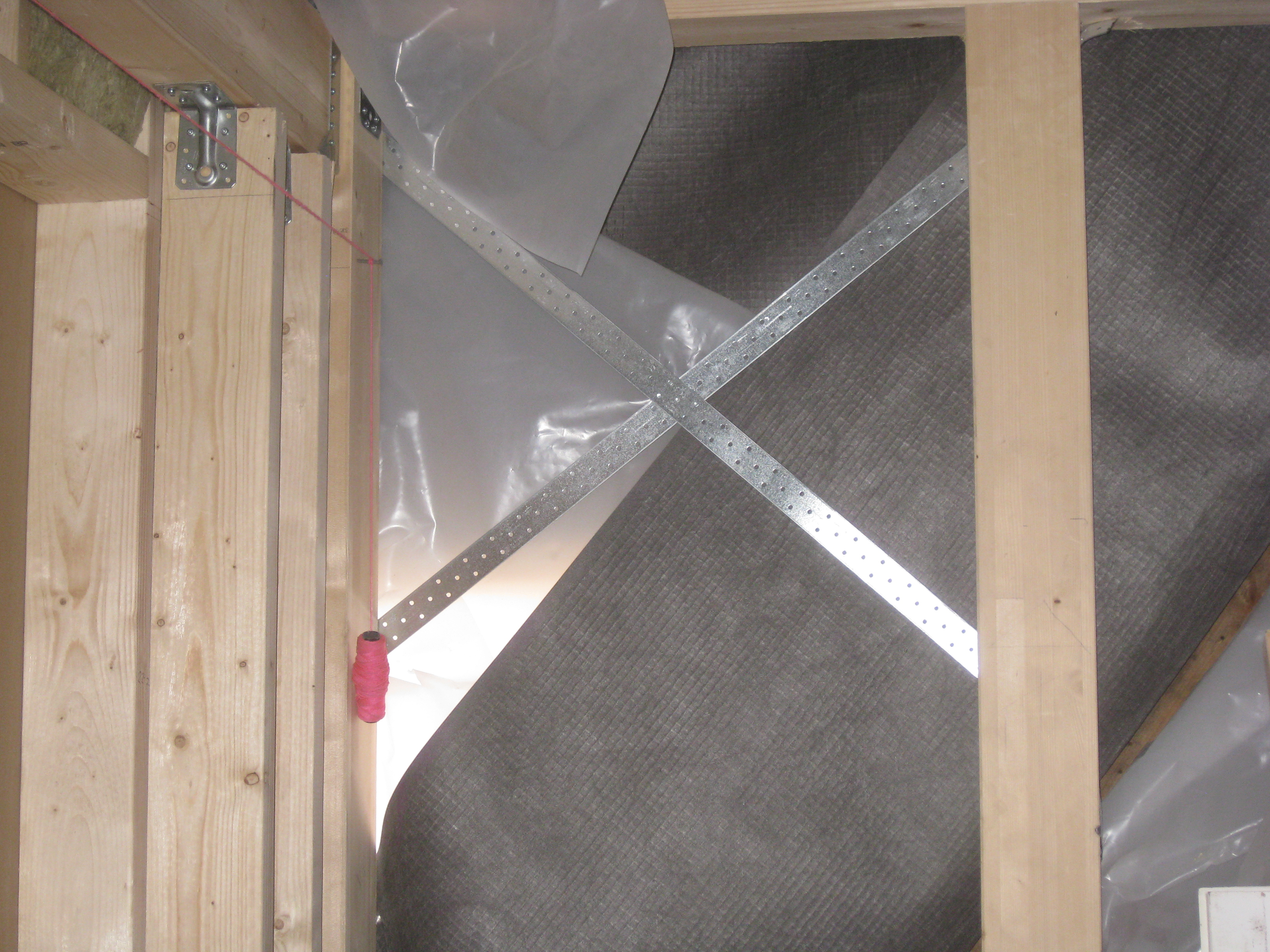

 2013-04-10:Ny flunkvæg (nord)i ny østkvist under montering.
21

 Ny flunkvæg (syd)i østkvist.
24

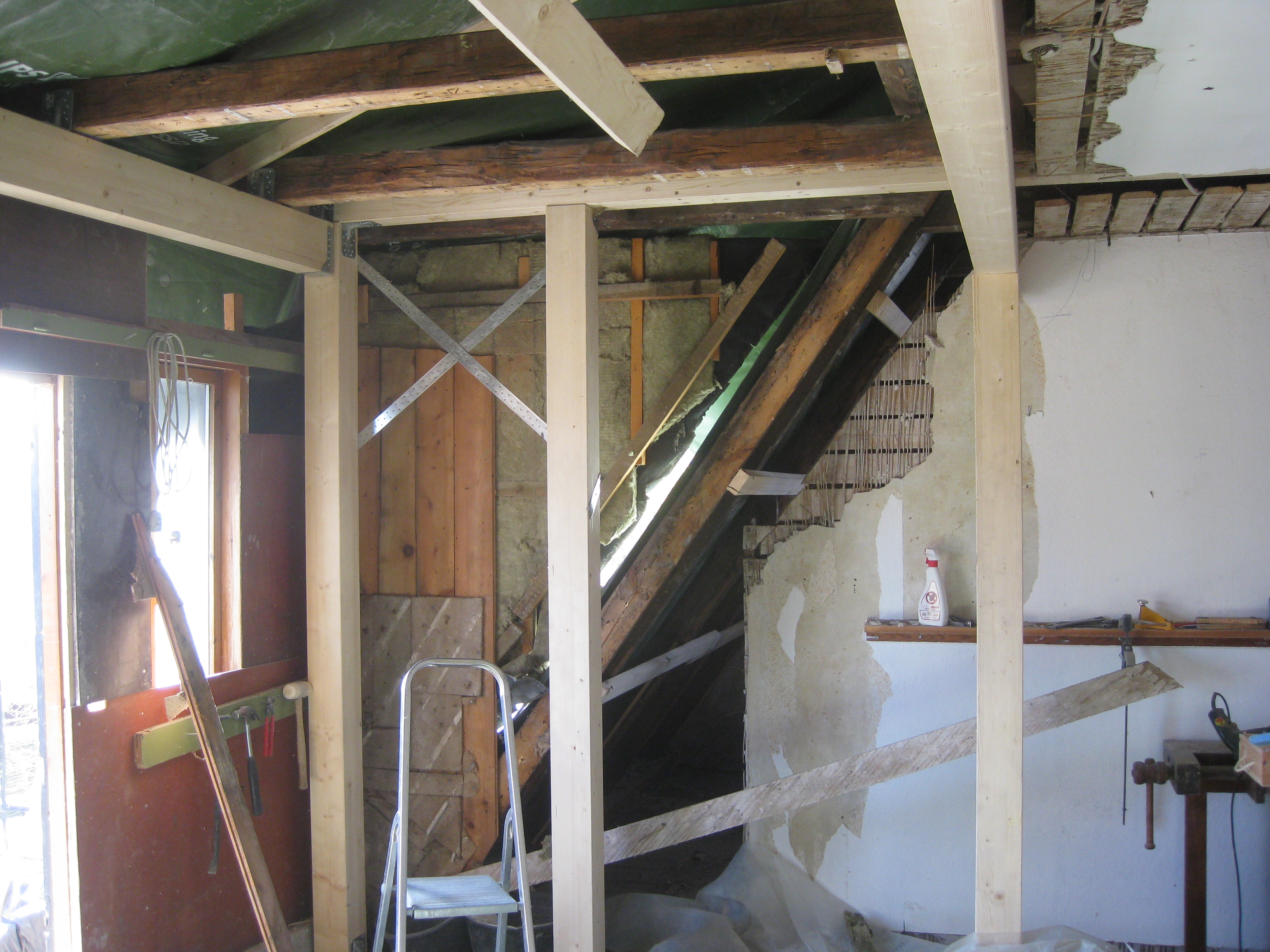

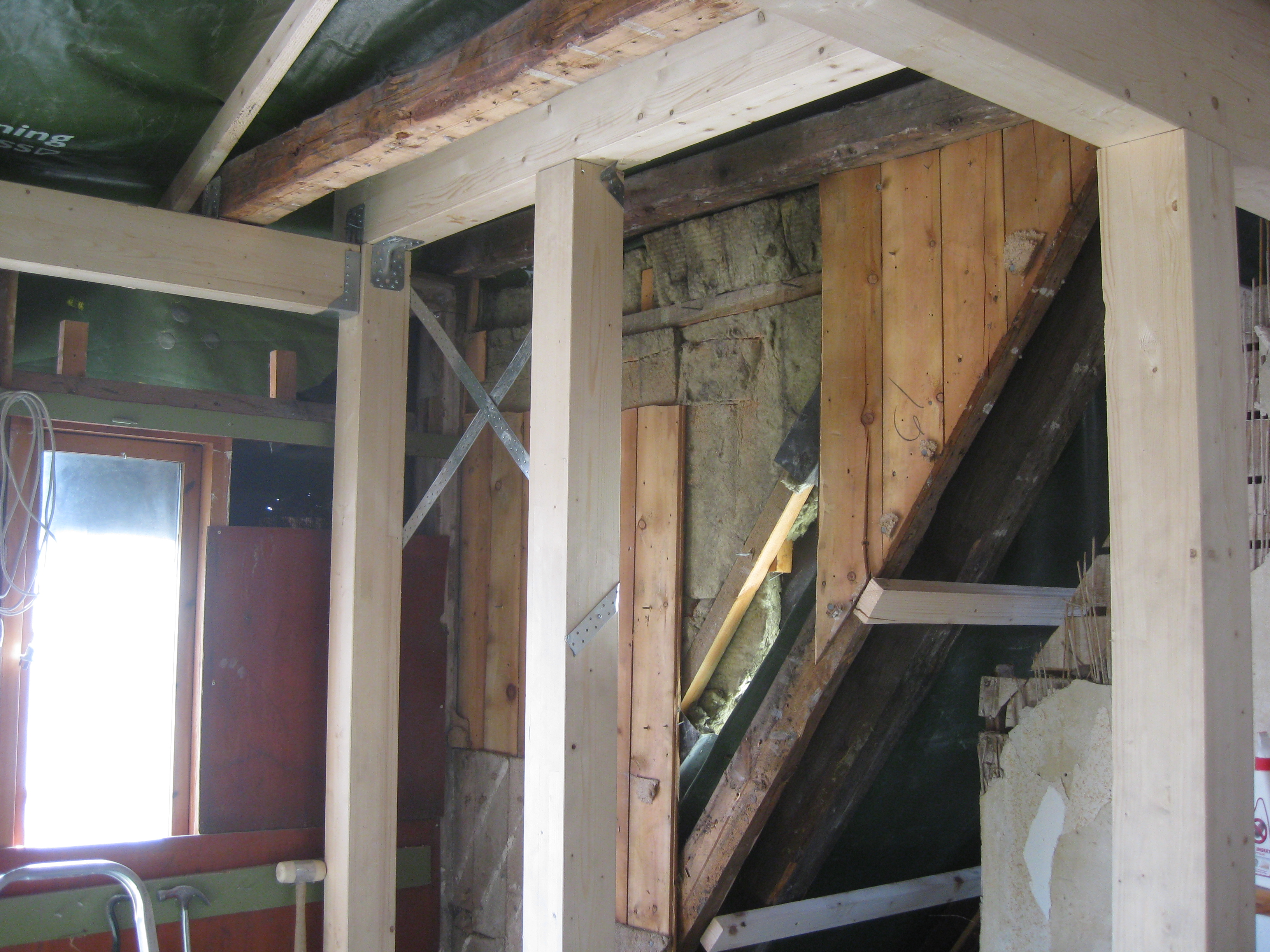

 2013-04-17: Det er nu den nye hoveddrager, der gennem søjlerne og de to ståldragere bærer taget
"Spær D", som tidligere var bærende og en del af nordlige flunkvæg kan nu fjernes.
26

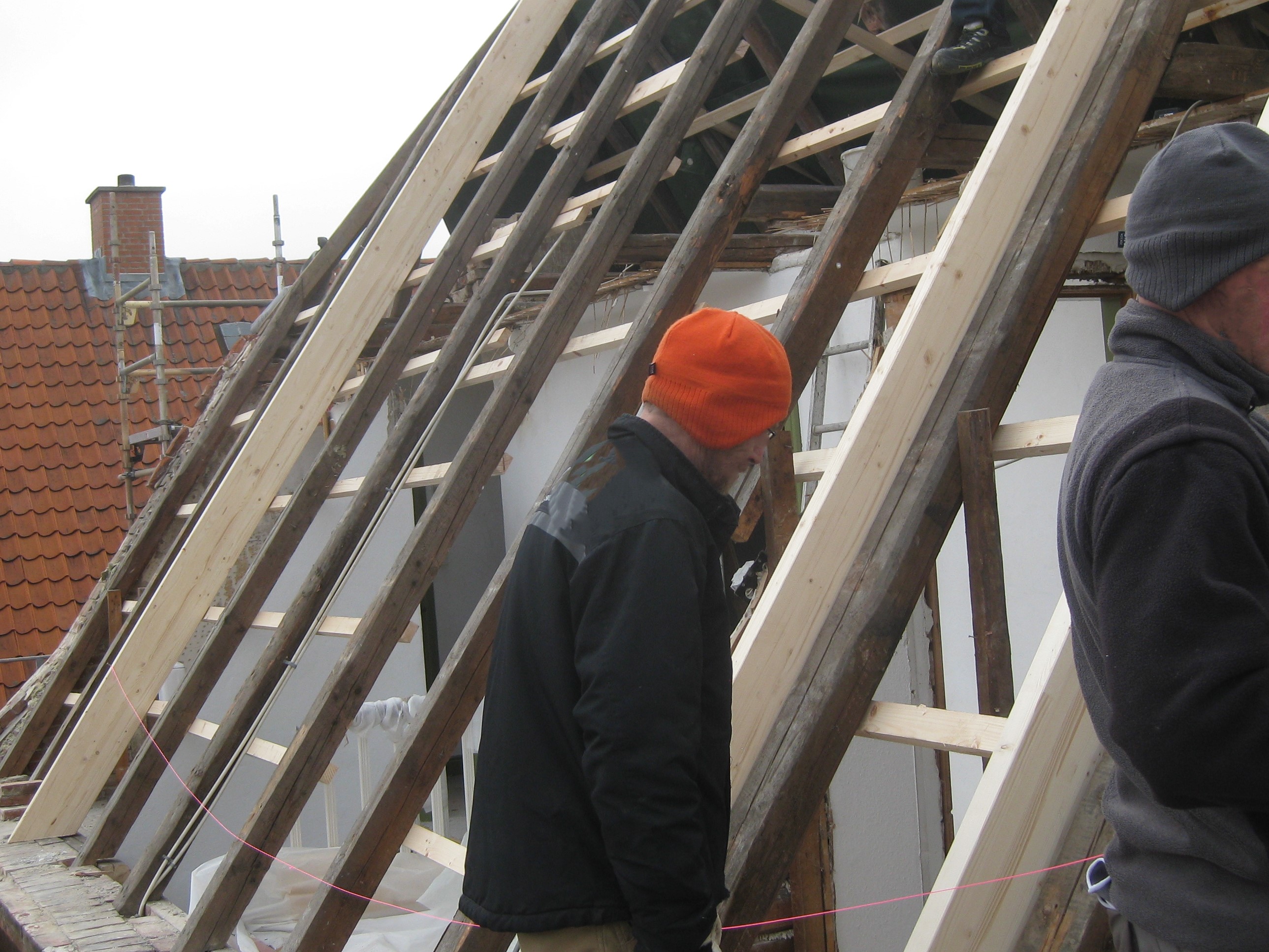

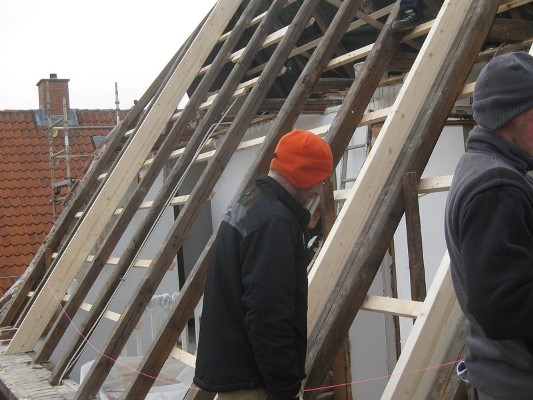

 Montering af "opretningsspær"

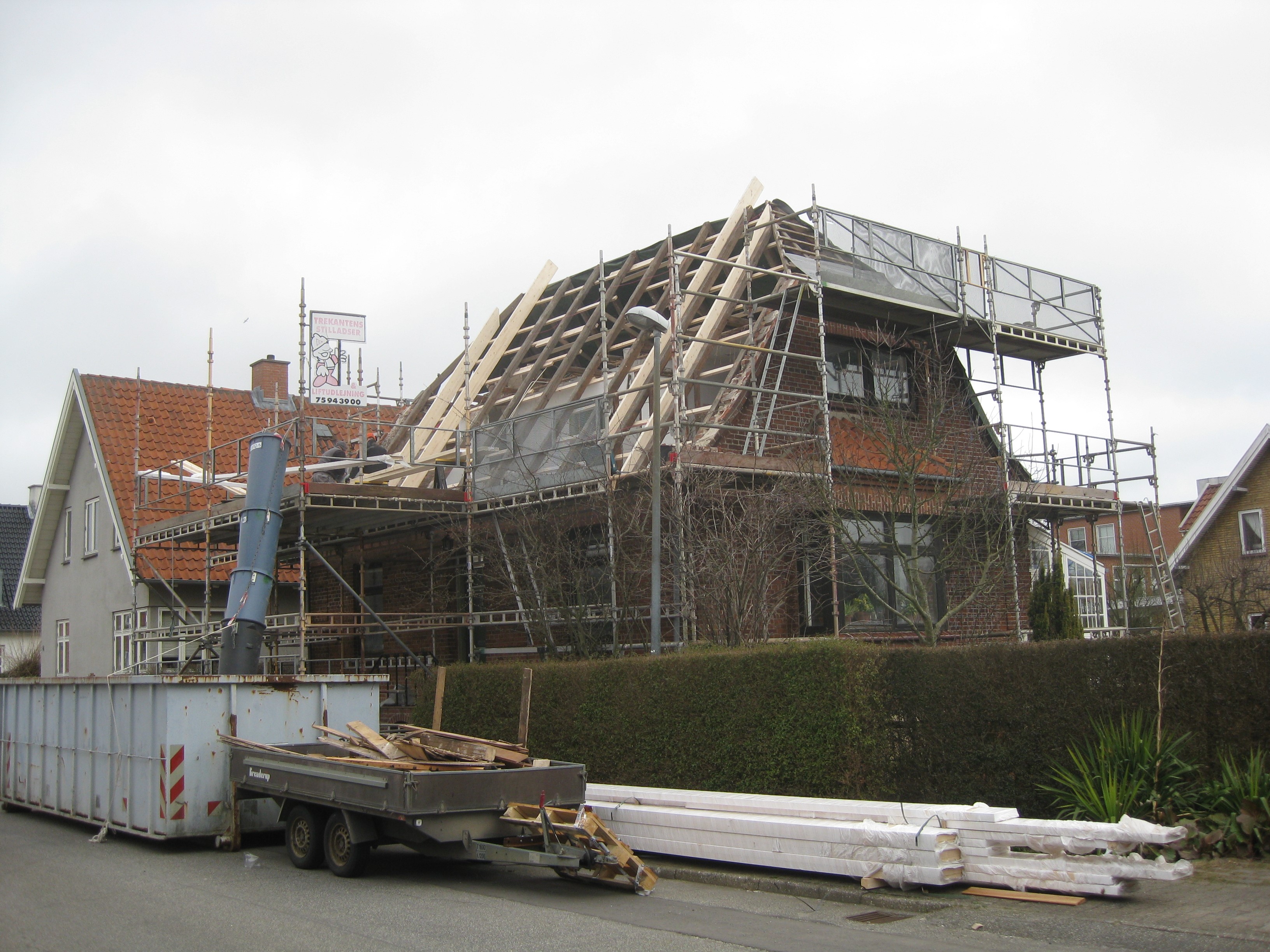

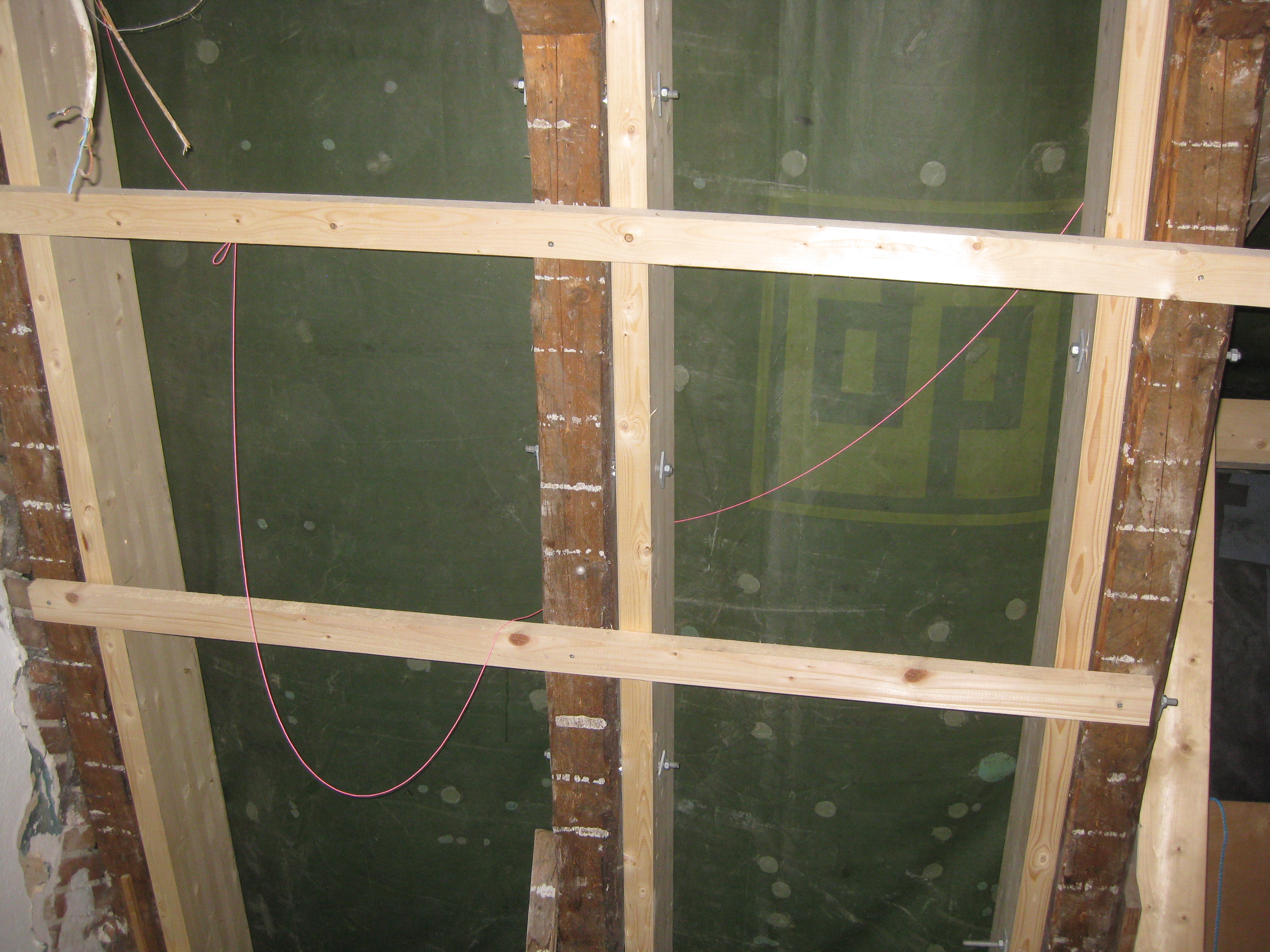

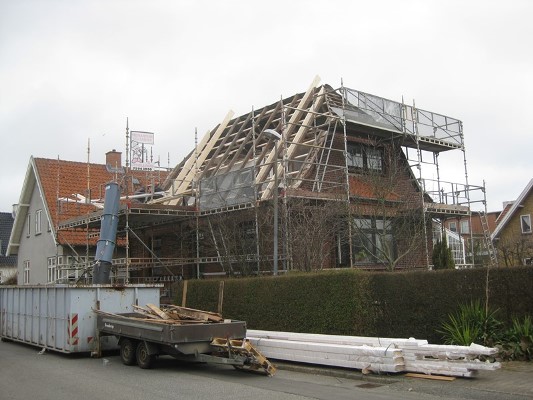

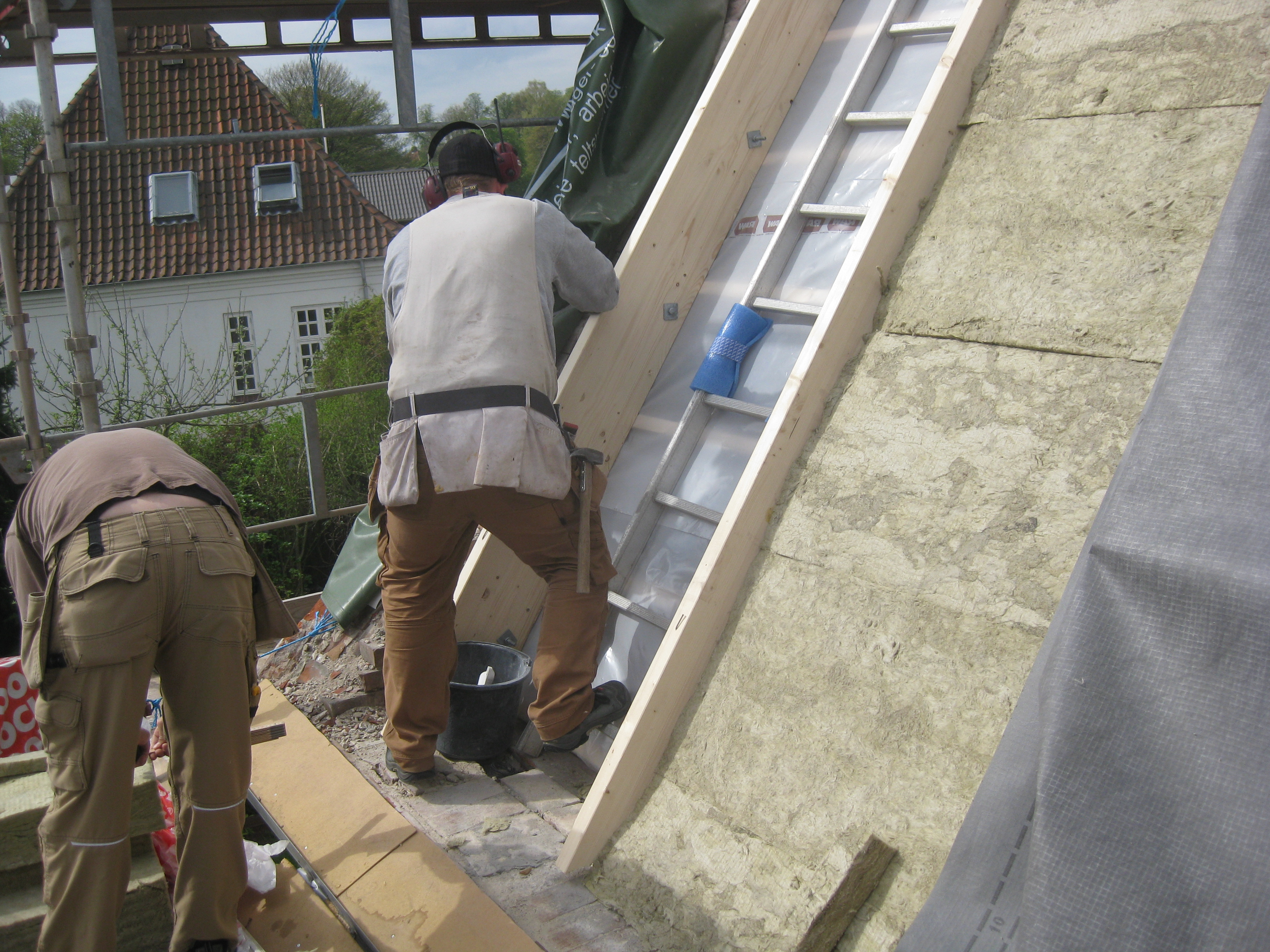

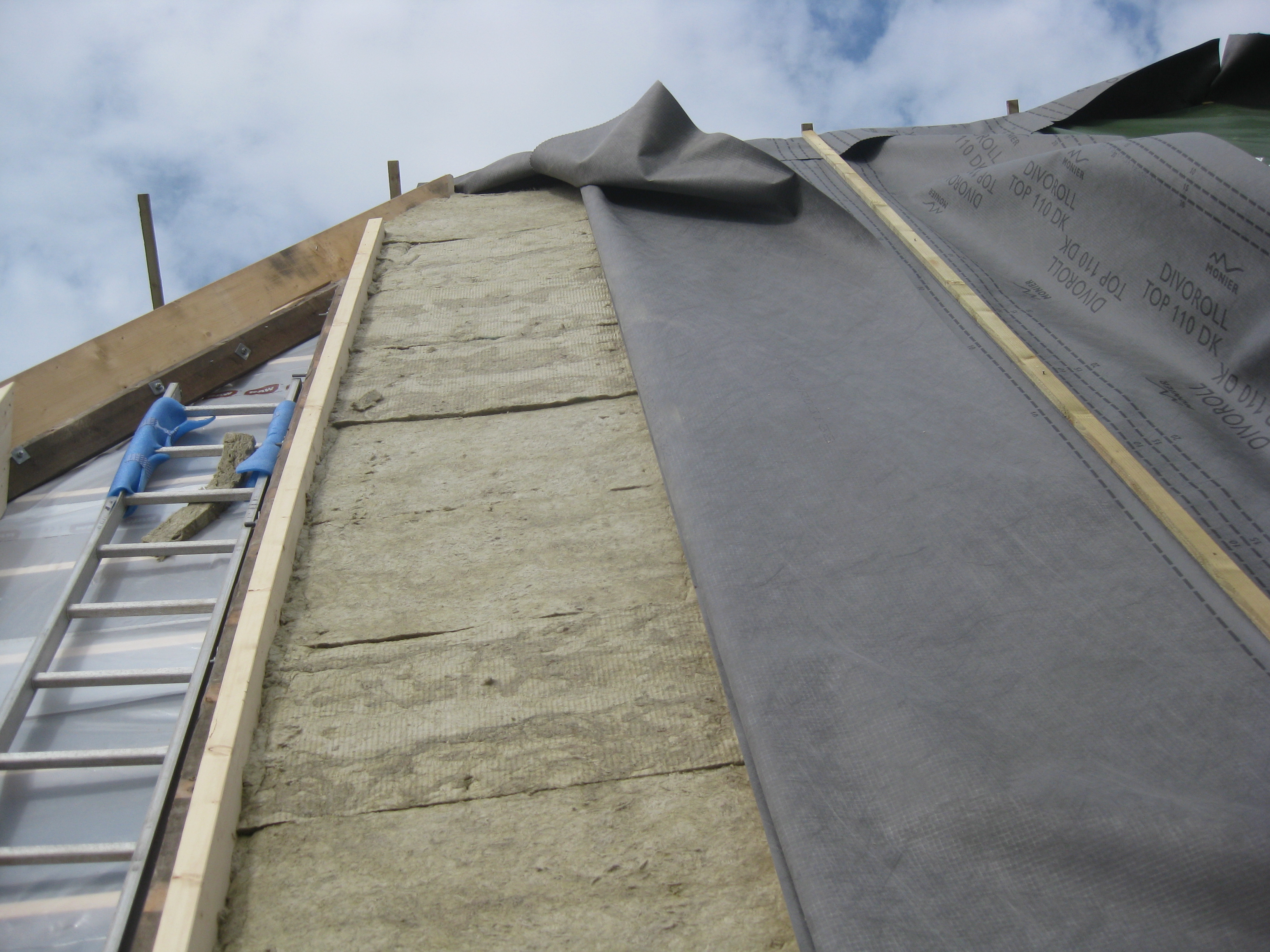

For at gøre plads til isolering efter de nye BR-krav og til undertag, var det nødvendigt at gøre plads ved at hæve taget.
33






 Helt som forventet fik jeg nu syn for sagn:

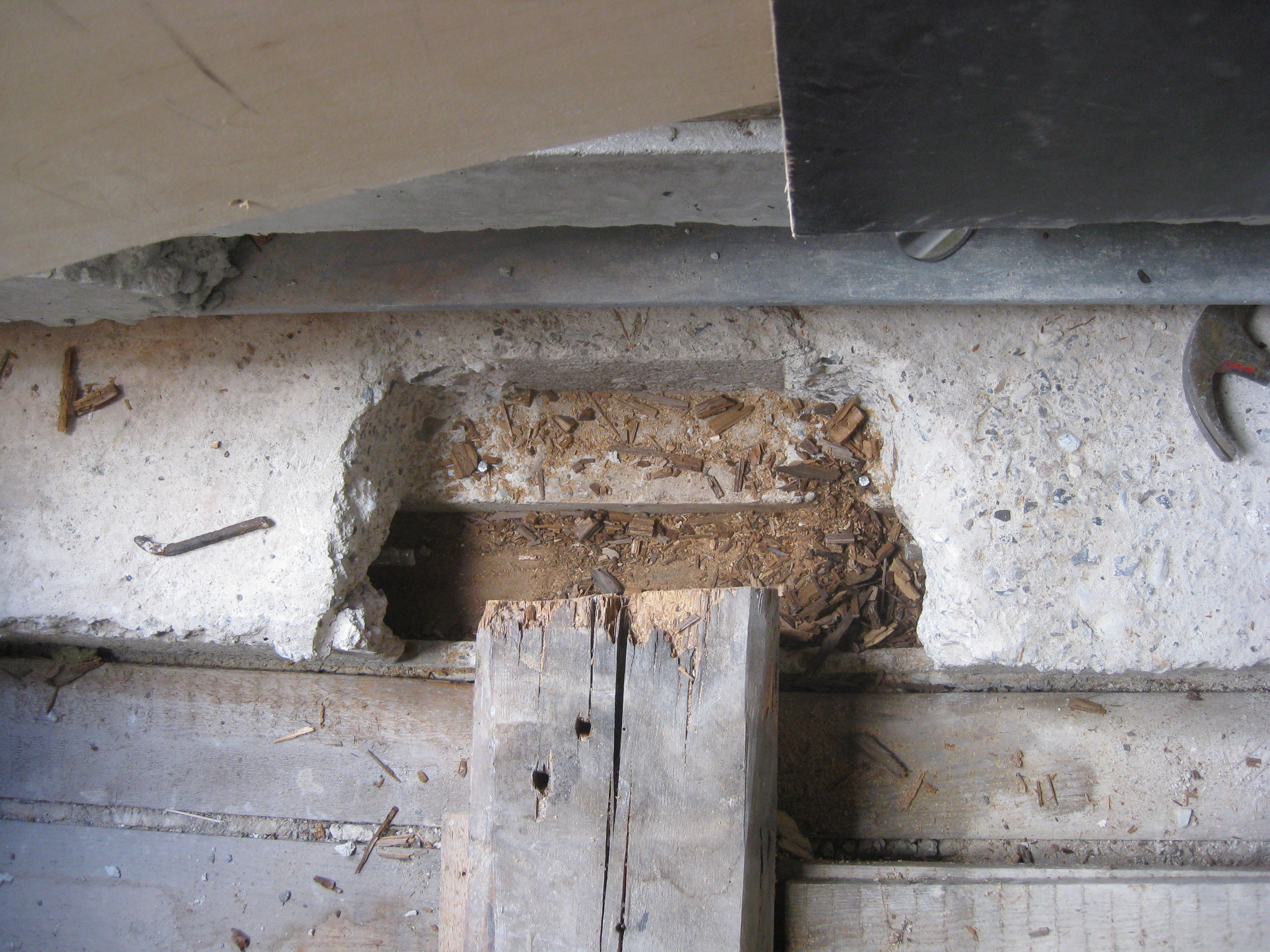

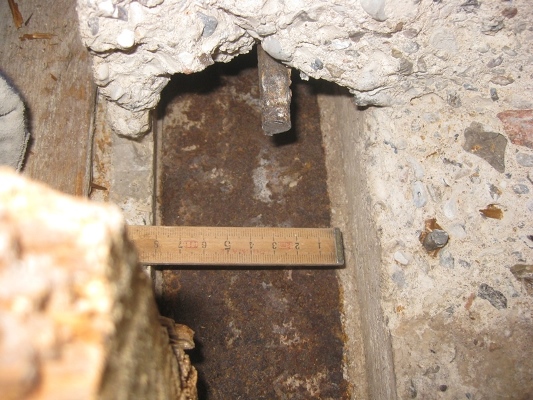

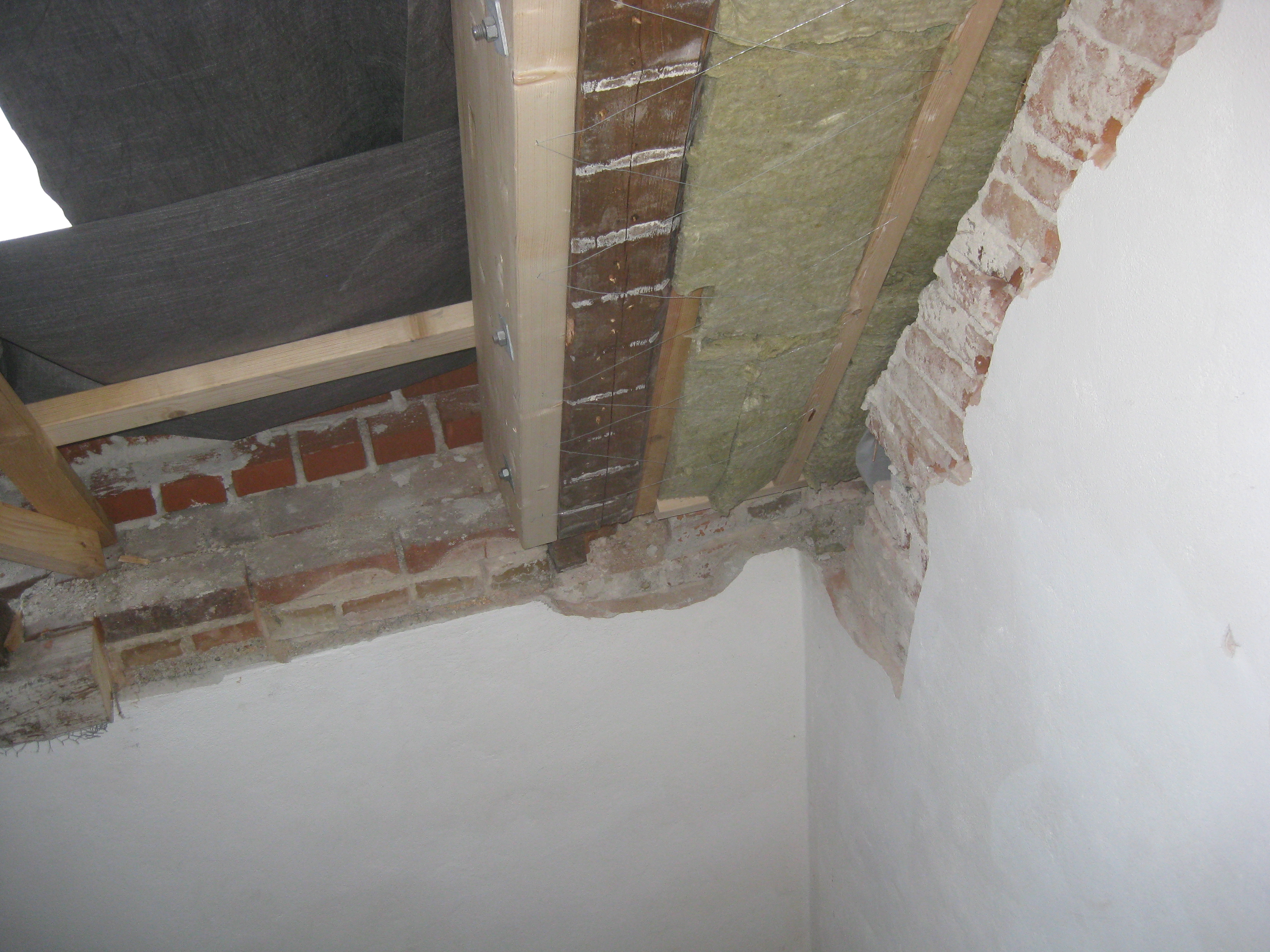

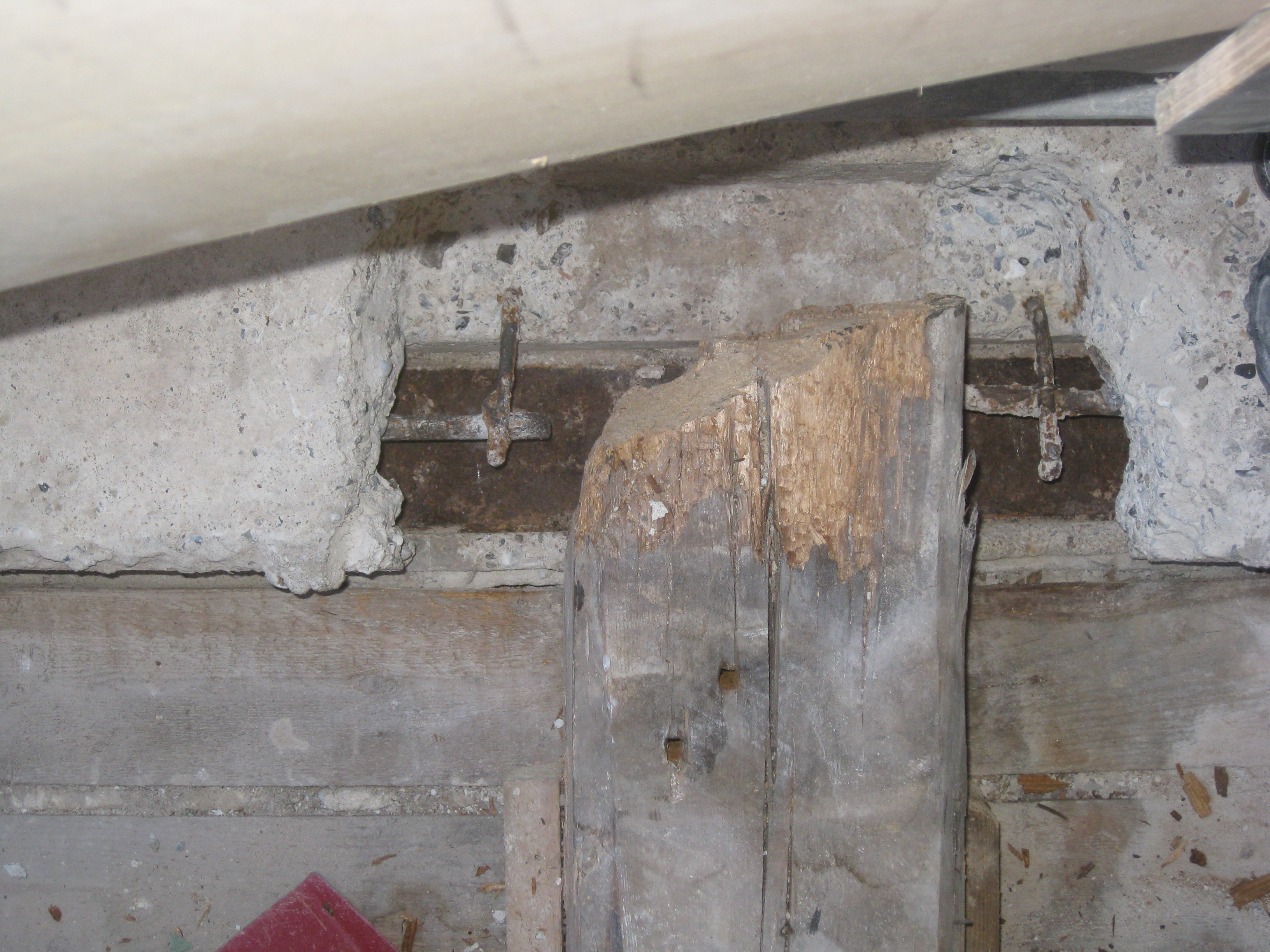

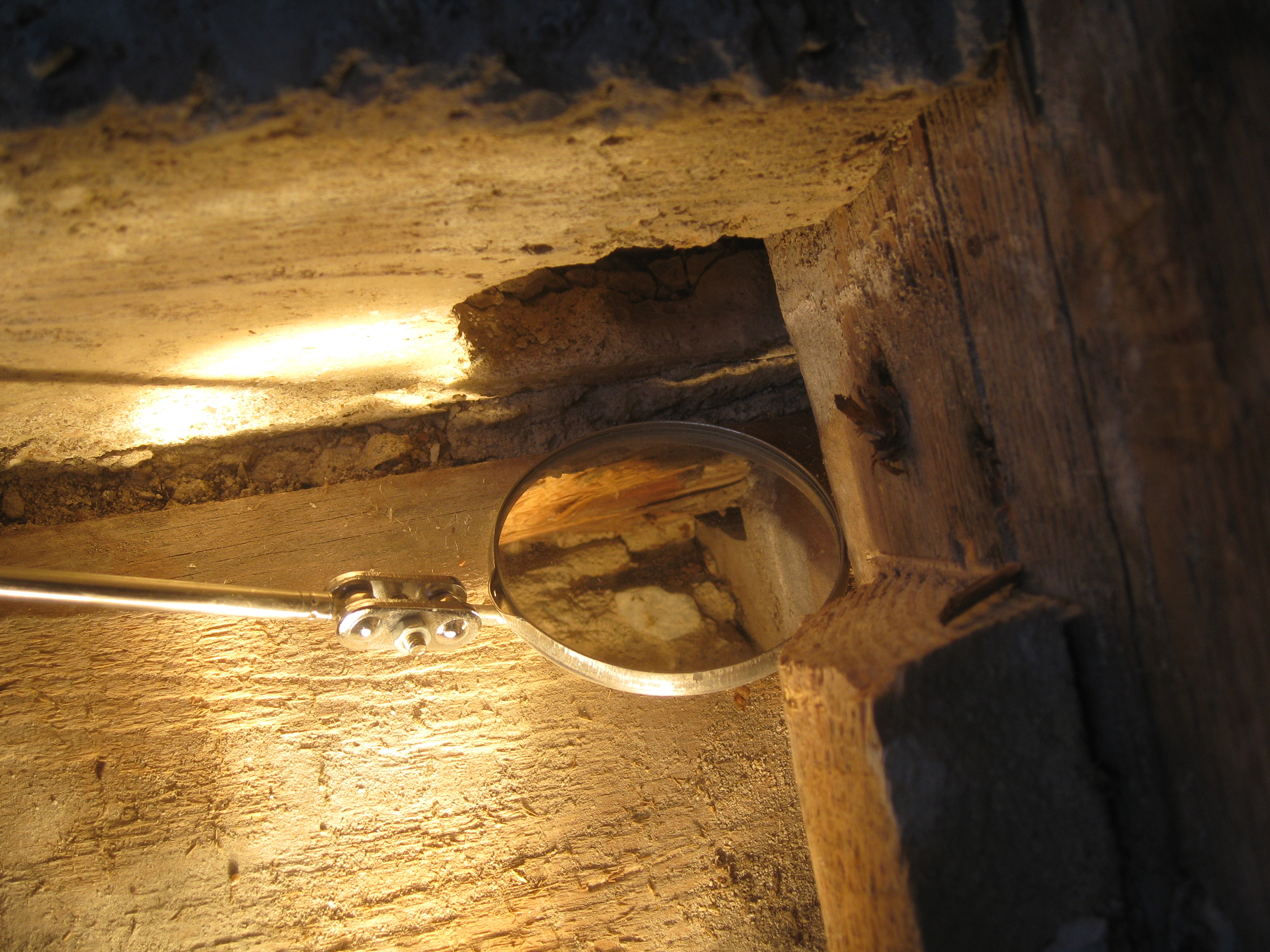

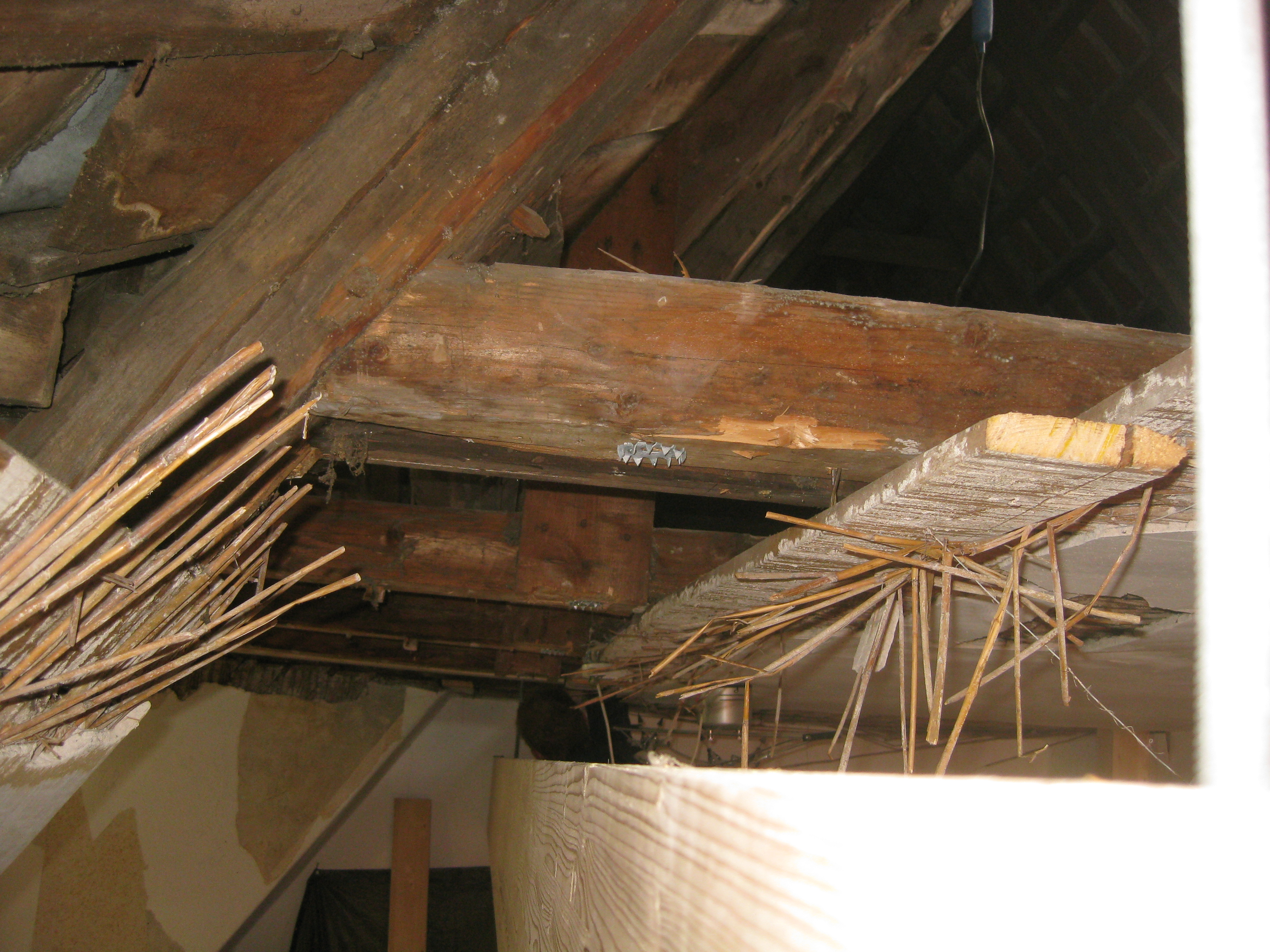

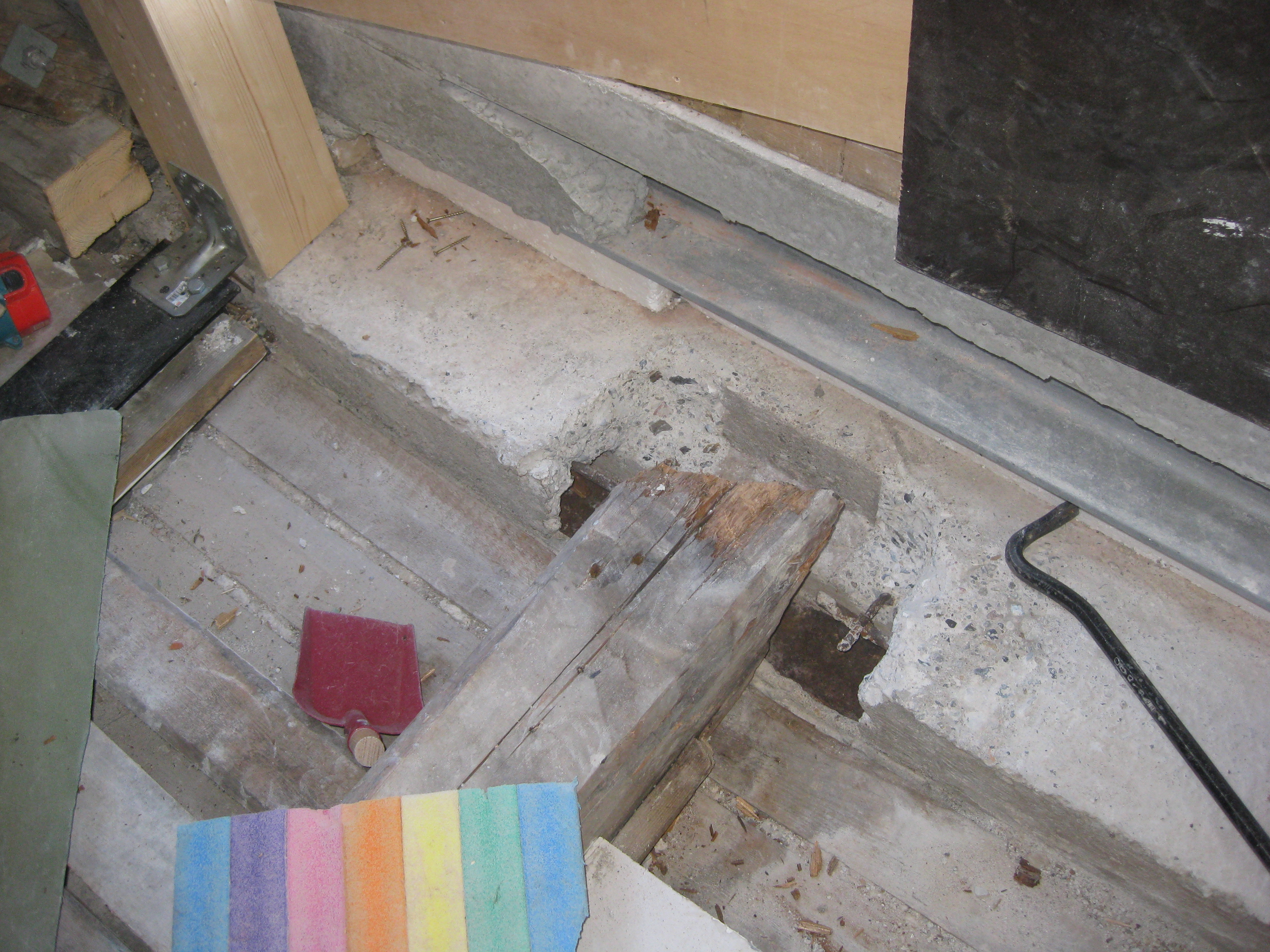

Qua den uhensigtsmæssige oprindelige verandadækkonstruktion var bjælkeende "Spær D" (som skæres over foto 24) pilrådden.

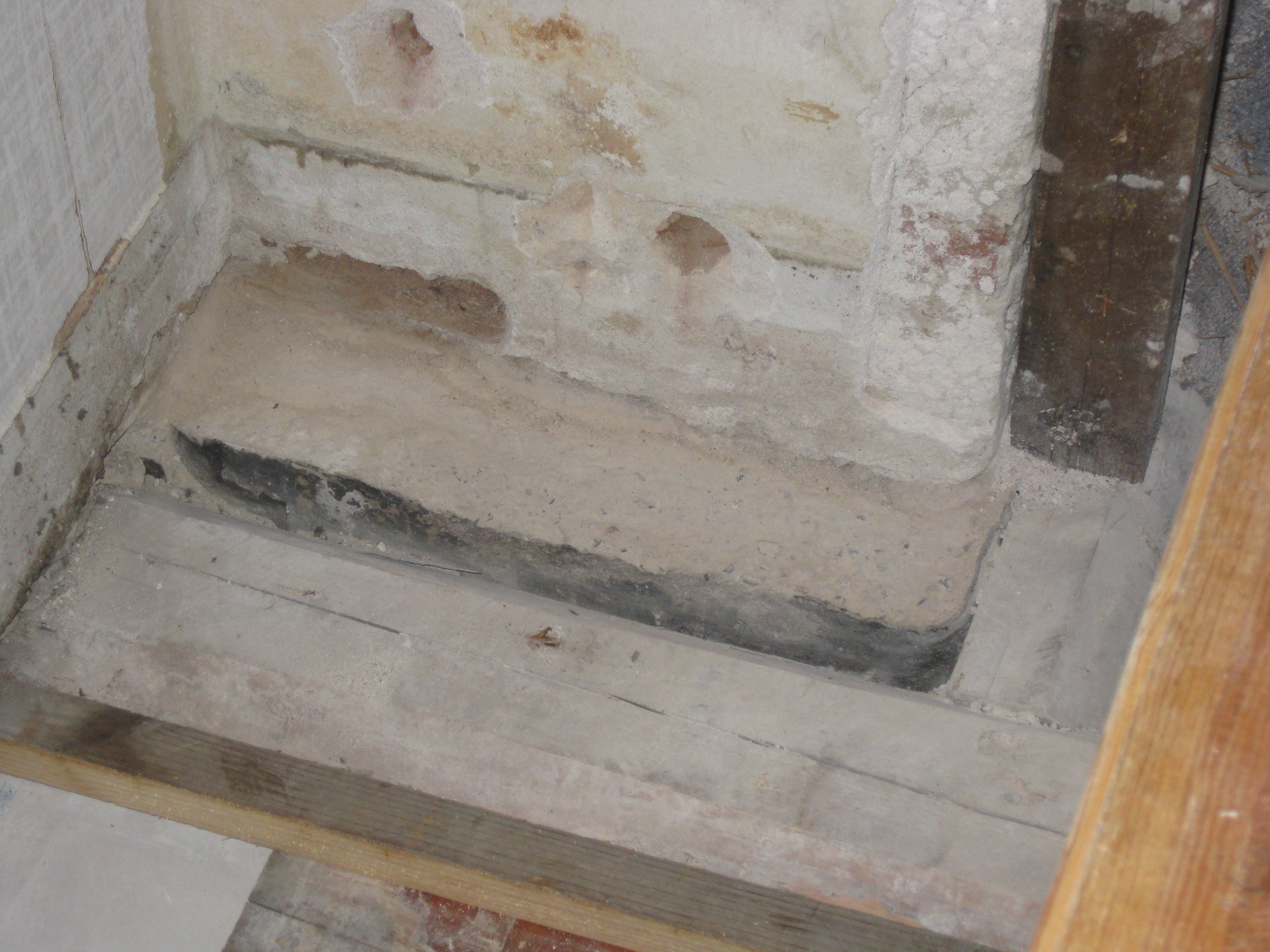

Til gengæld viser denne undersøgelse at det oprindelige verandadæk ser rigtig sundt ud, hvilket også indikerer, at betondrager i stuen er intakt og har sin fulde styrke.

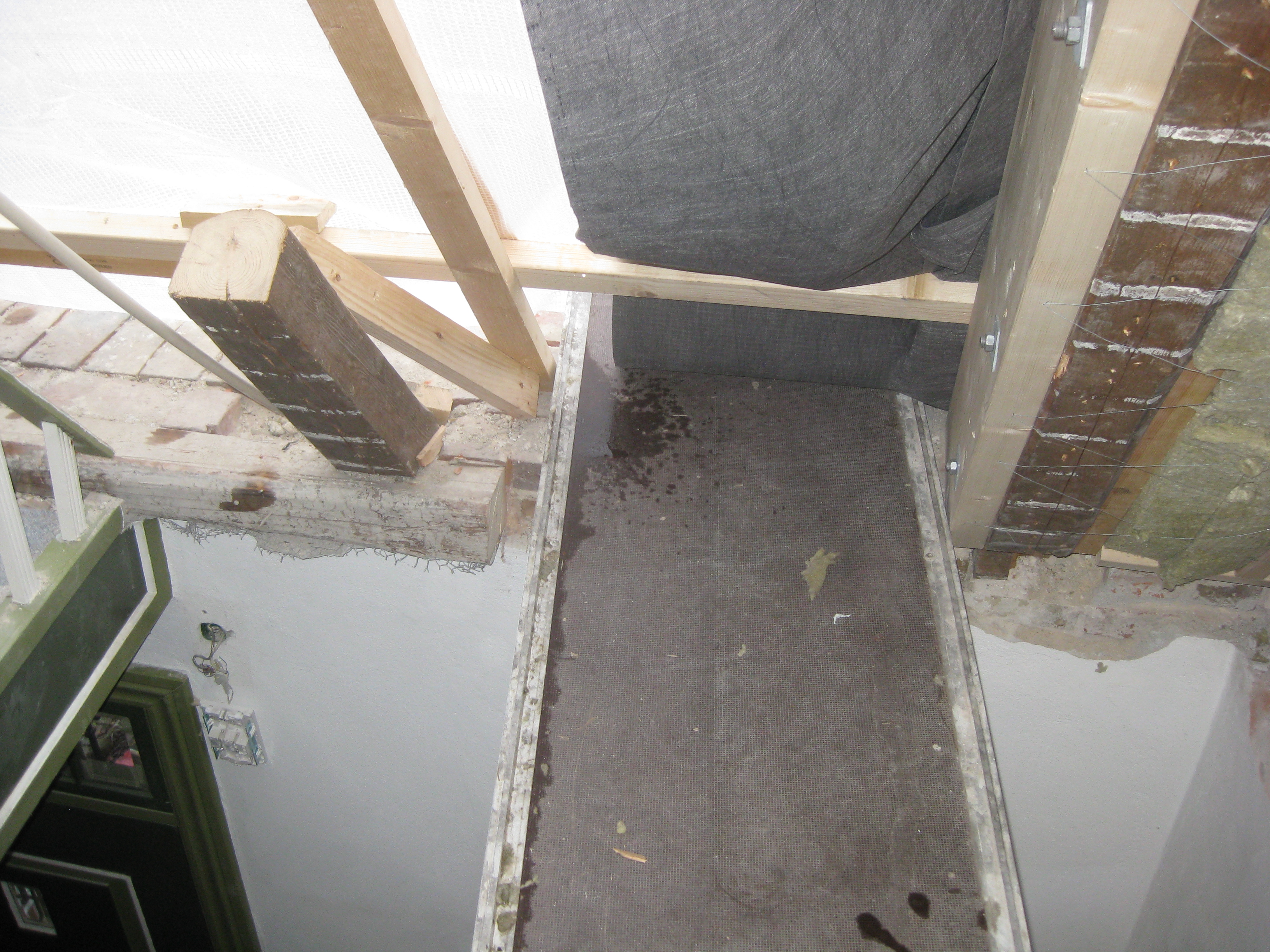

Den nye ståldrager, som indgår i det øverste verandadæk, ses til højre.
41

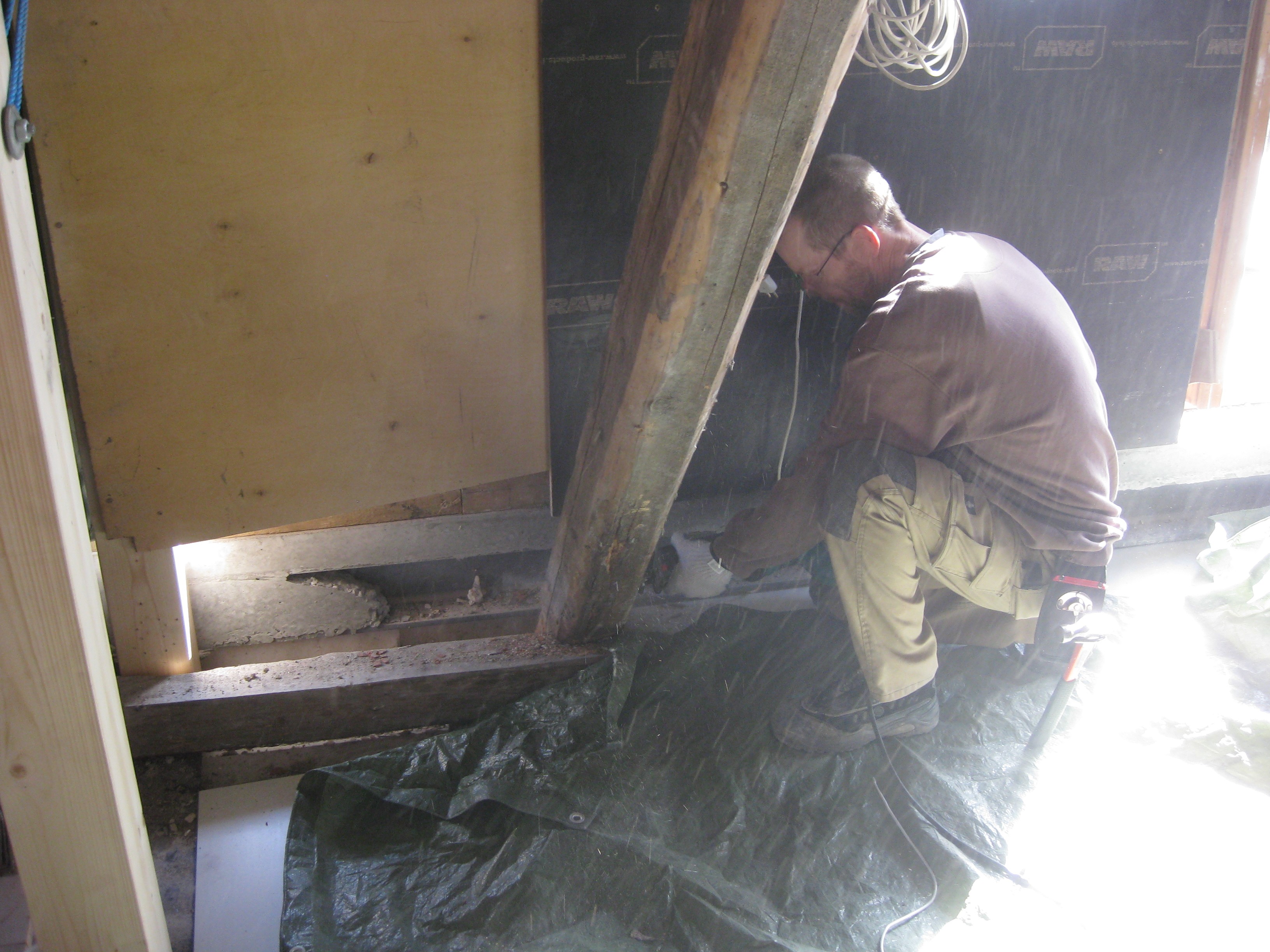

 Bjælkeende D forstærkes med lasker og bulldogbeslag.
43

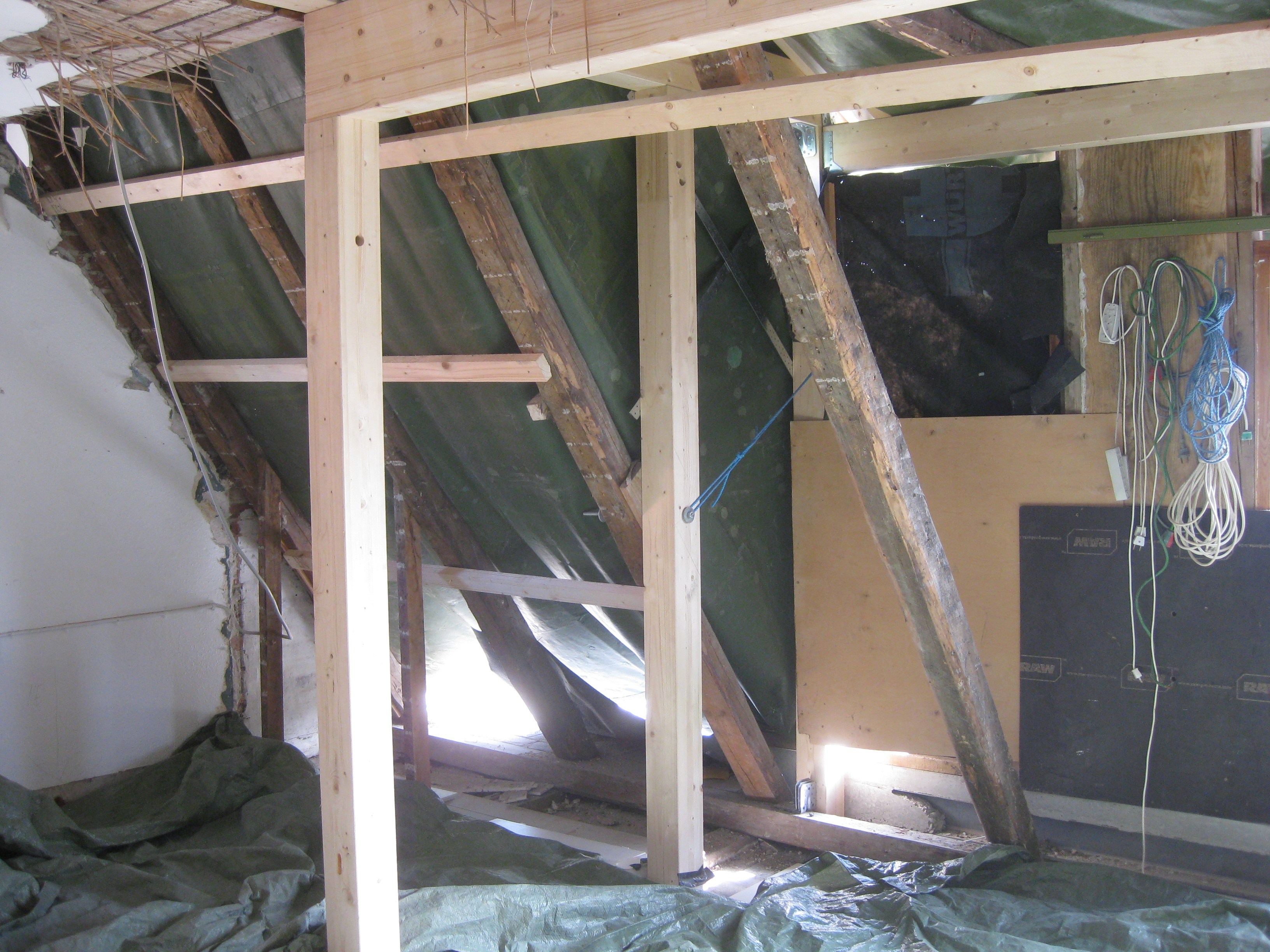

 Vi er nu rykket over på vestsiden, hvor spærene er fjernet for at åbne op for den nye vestkvist.

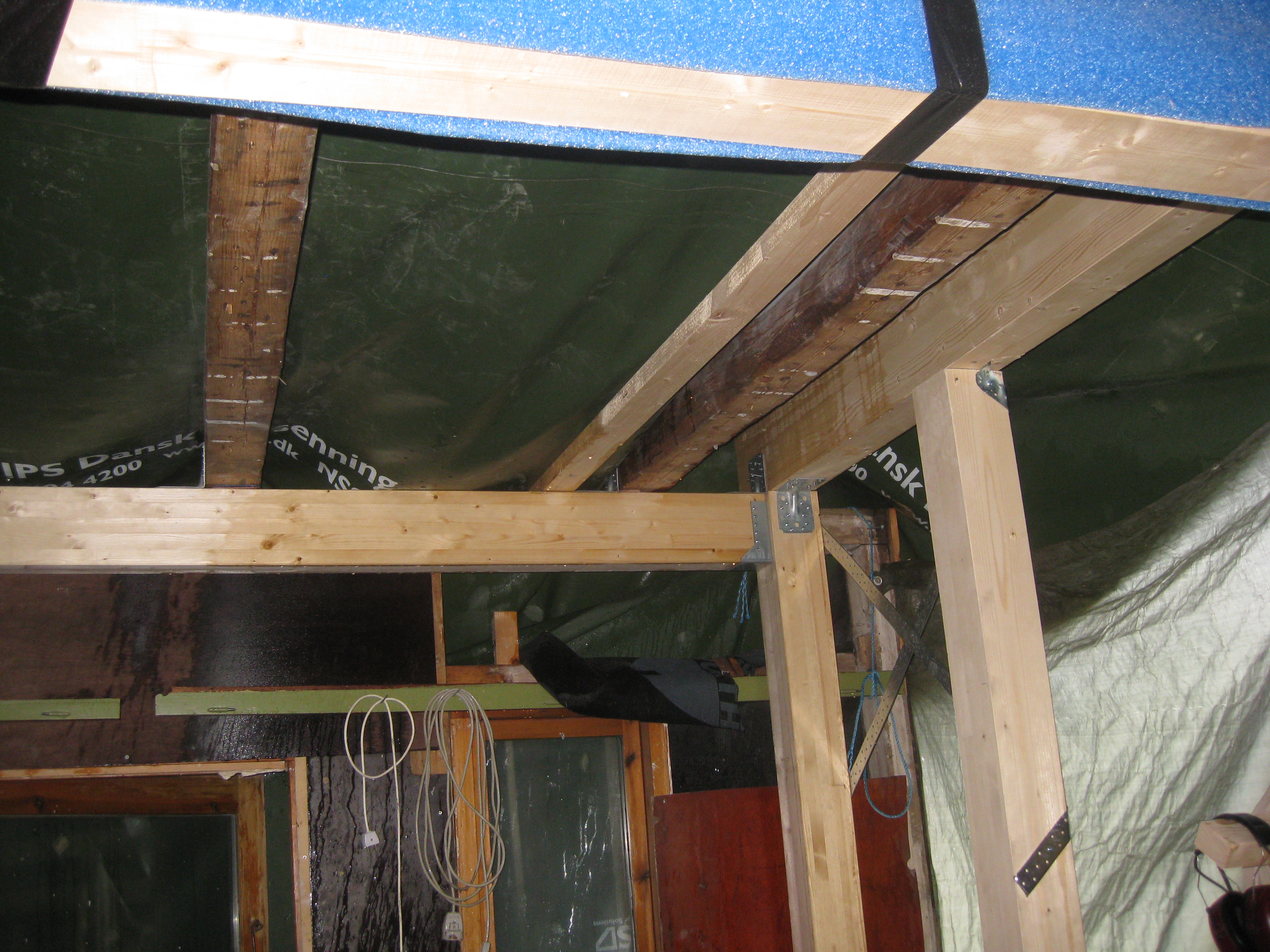

Kvistdrageren nu er monteret mellem spærene D og H, som nu bærer en væsentlig del af taget.
Så vidt jeg lige erindrer, indgår skillevæggen og hanebånd nu også som en bærende konstruktion. Det gjorde den måske også før.
Lastfordelingen fremgår helt præcist af G&O statiske beregning.
51

 Bindingsværksfacaden på østkvisten fungere endnu som midlertidig klimaskærm.


Og så kan du jo snart få lov at klikke hen på monteringen og konstruktion af "Vestkvisten".
