Odinsvej 4 - Fredericia - kældergulv støbning

"Sundt gulv -> sundt indeklima"

Grundlaget

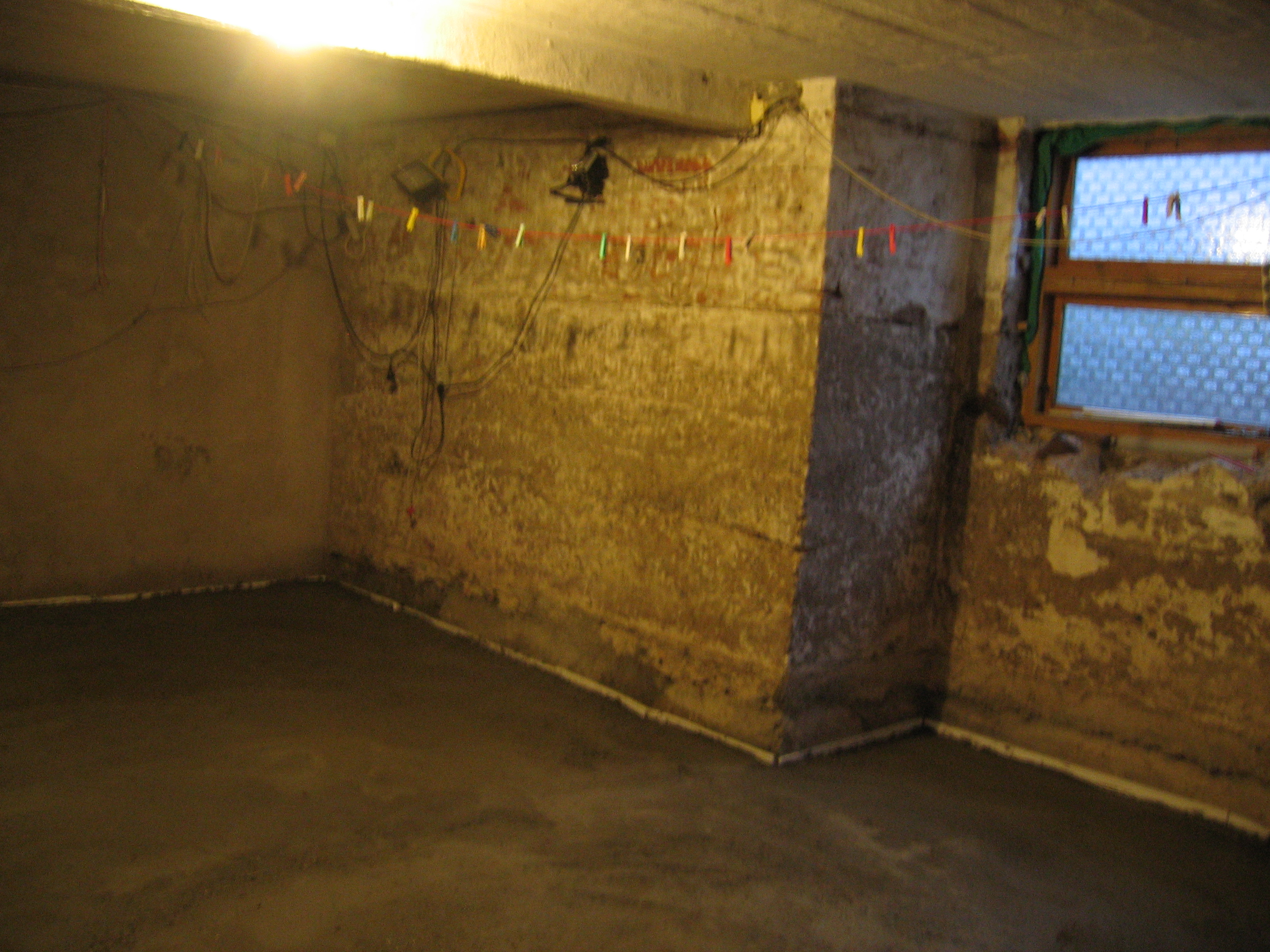

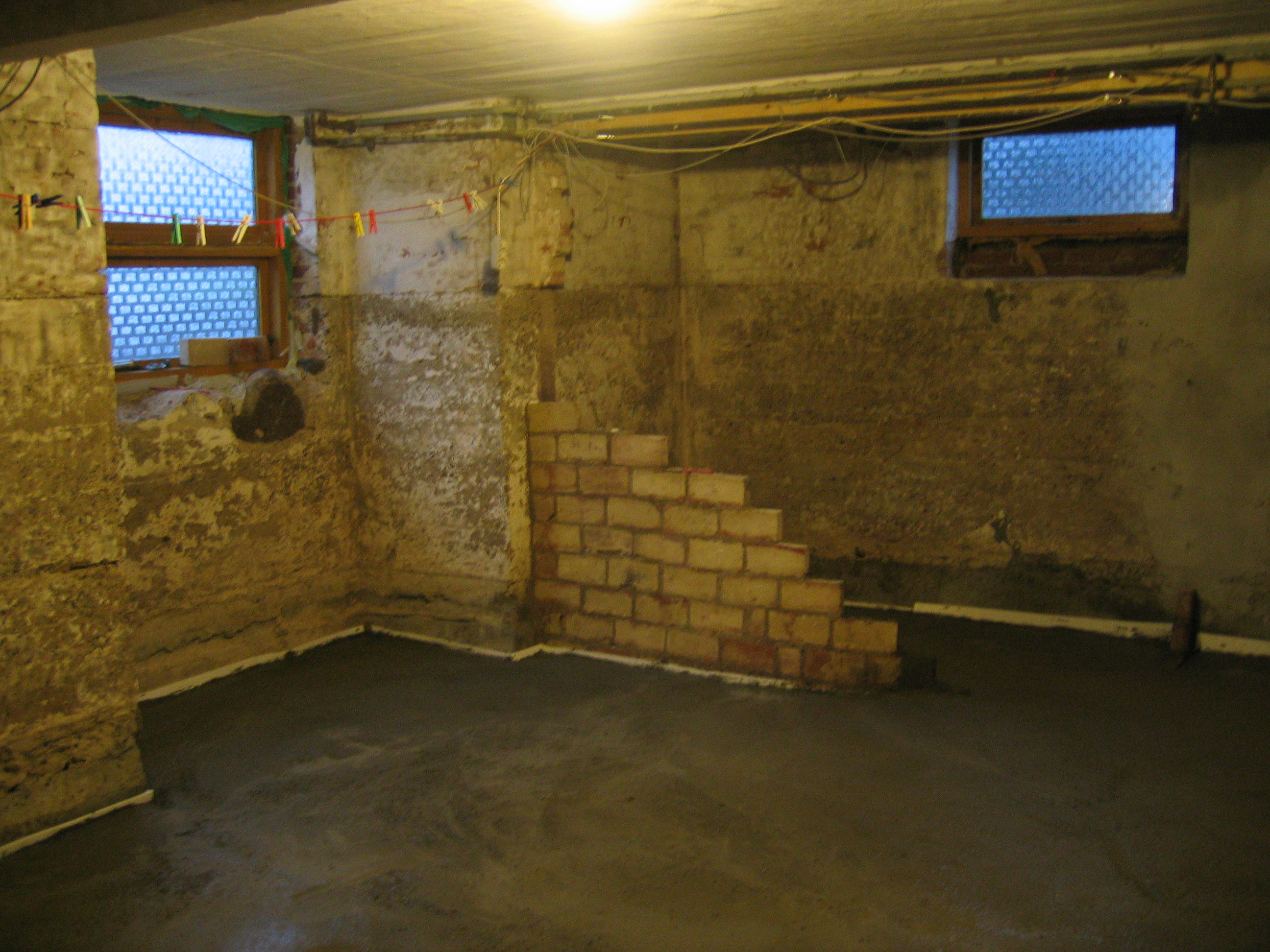

Kældergulvet støbes efter fundamentsunderstøbningen hænger sammen hele vejen rundt.

Først fjernes dog rester af gamle betongulv, og der afgraves ca. ½ m lerjord, varierende efter den ønskede loftshøjde.

Den sidste ca ½ m ler bibeholdes som membran mod radon. Det var dengang folk begyndte at sige: "manden er gal". Dengang var radonudfordringen helt ny viden.

Snittegningen herover er ikke helt retvisende, da fundament er ført til sand ligesom drænet er og uden rør. Der er aldrig monteret gulvbrædder og ventilation er heller ikke etableret. Nå den tegning bør nok skiftes senere i processen.

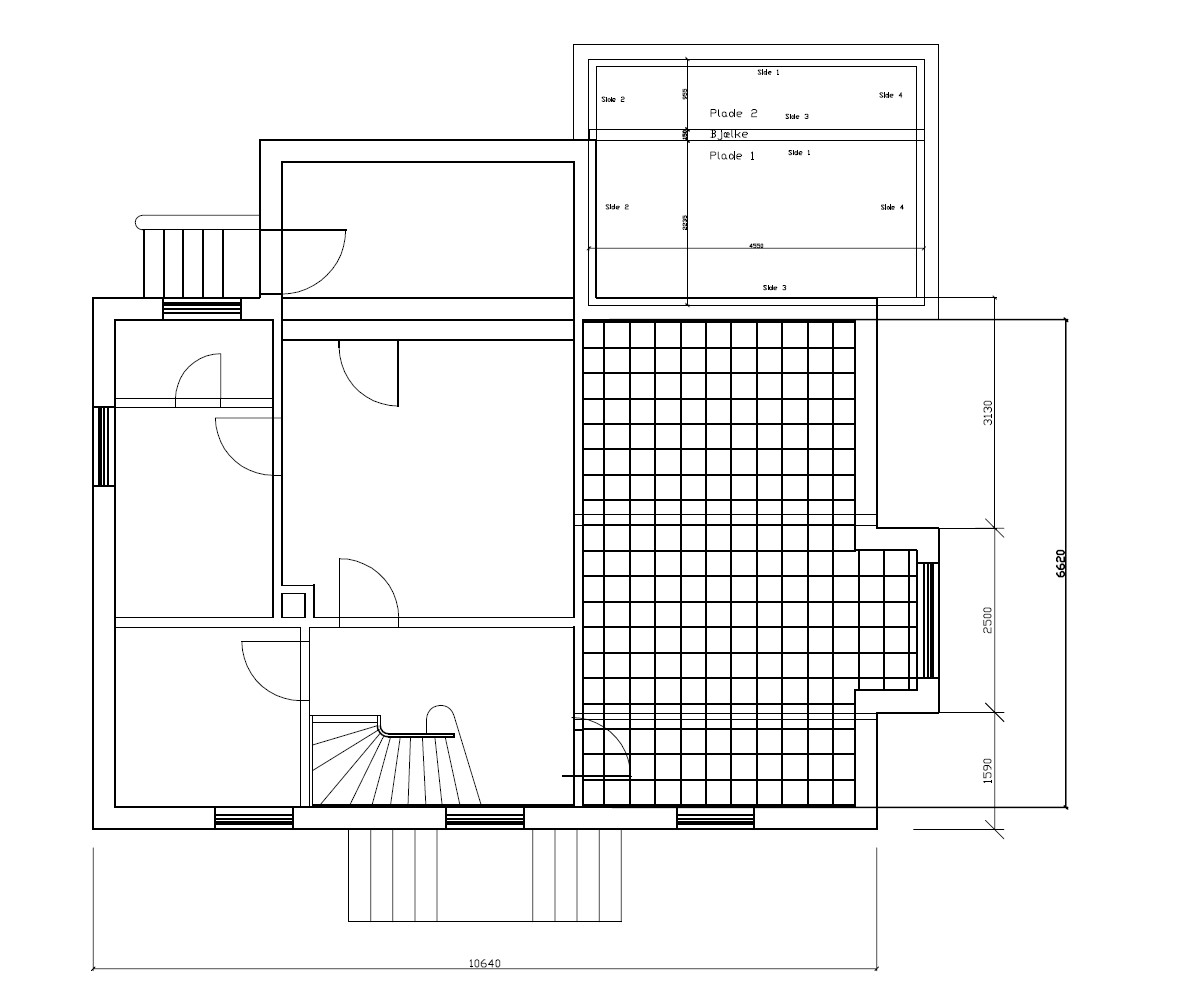

Ændret kælderplan

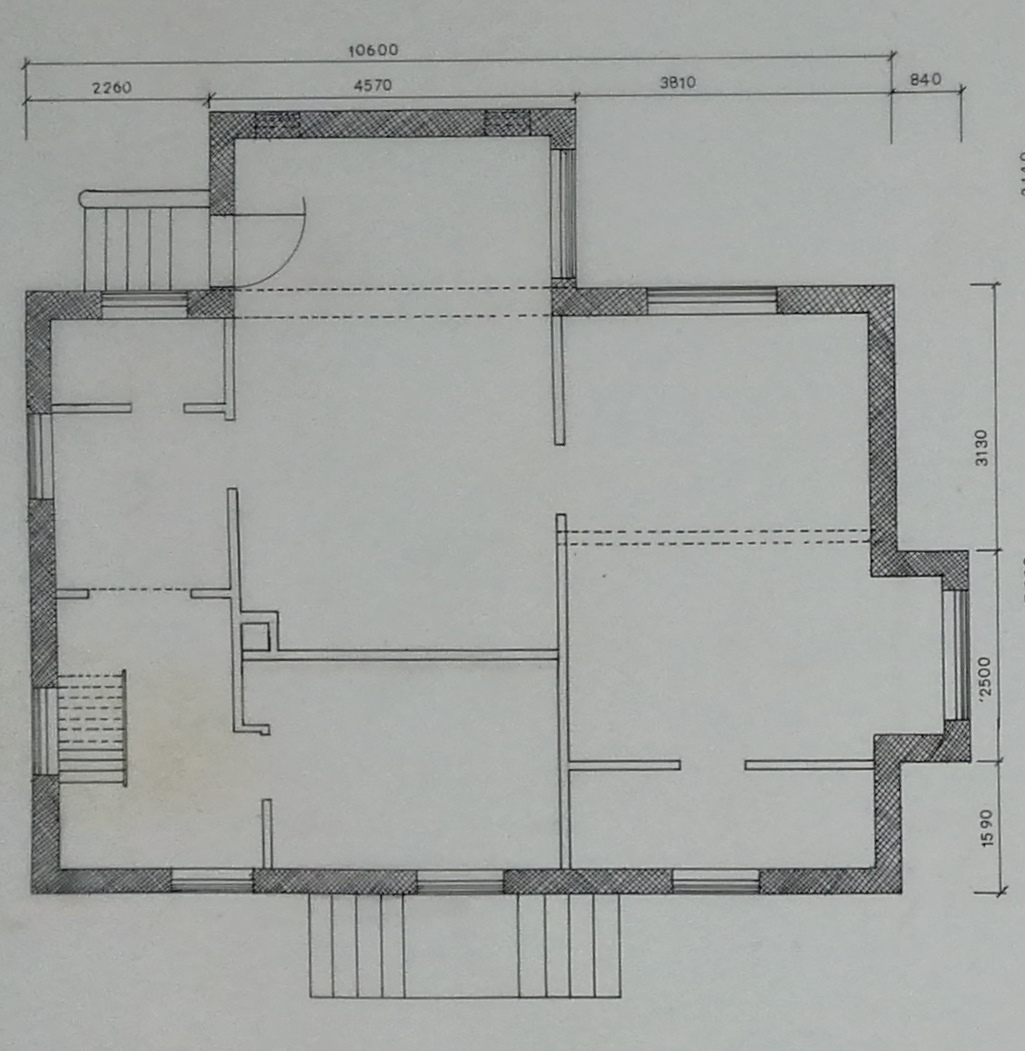

Tegningen til venstre viser kælderplanen i 1931 - 1982.
Nord er til venstre i billedet

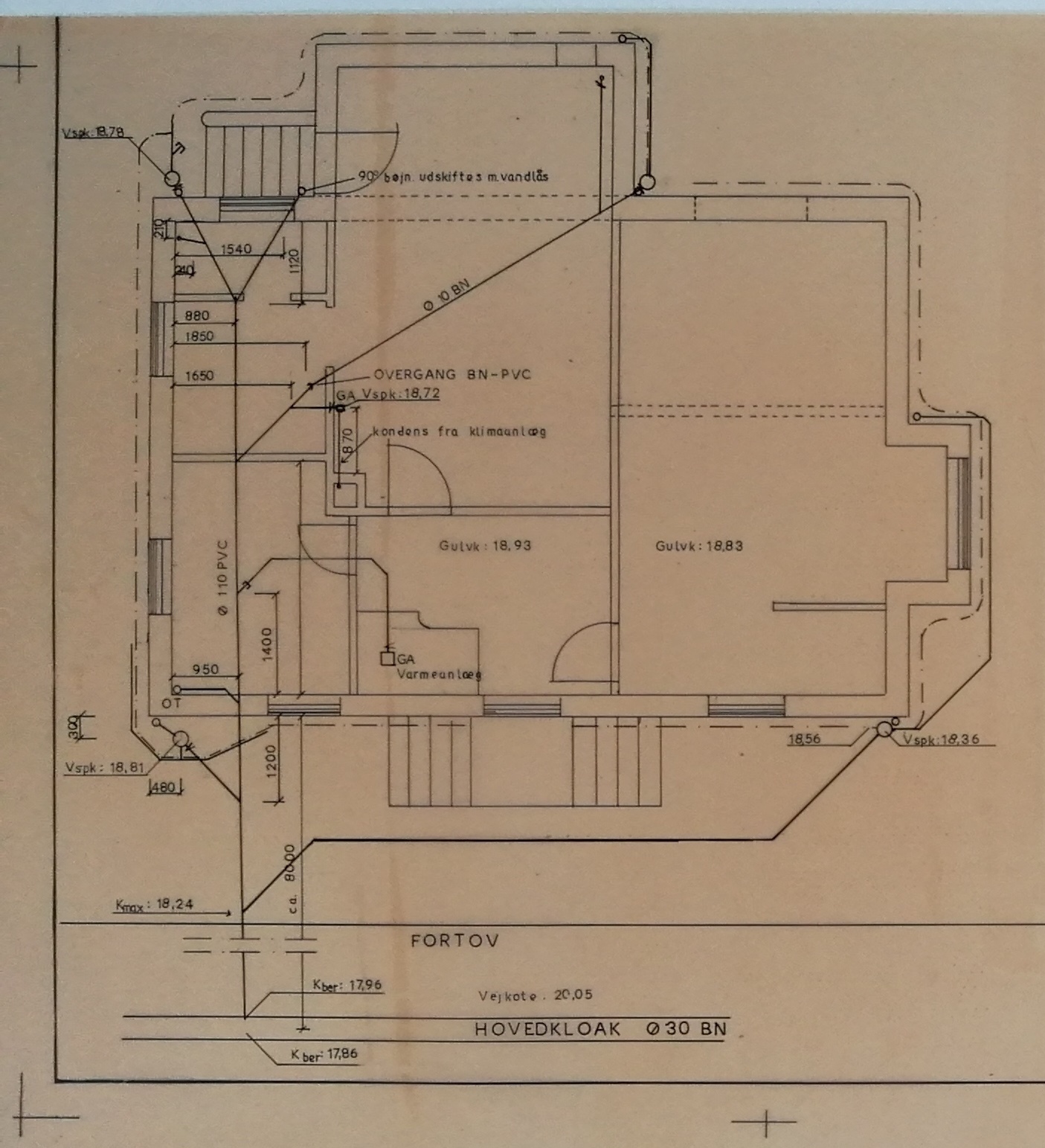

Til højre er fra ca. 1984 med registrering efter delomlægning.

Registrering af hovedstrengen passer.

Allerede i 1982 gik jeg igang med at etablere et omfangsdræn for at komme kælderfugten til livs.
Den viste regnvandsbrønd i NV-hjørne, som jeg nu har fjernet, var erstatning for en ulækker betonkøkken/regnvandsbrønd. Køkkenafløbet var ført til nedløbsrøret, som var tænkt tilsluttet en glaceret ledning under huset.
Det viste sig, at tilslutningen var brudt sammen under fundamentet, så vandet var sivet ud i jorden. Jeg skiftede en del jord. Den ene vinter måtte vi isolere afløbet med vintermåtter og sætte varmeblæser på.

Nå. Jamen faktisk er der sket flere omlægninger: således ledes intet regnvand under huset.

Der eksistrer tilsyneladende kun få fotos af processen med støbning af kældergulvet omkring 1990'erne.
Se disse under understøbning

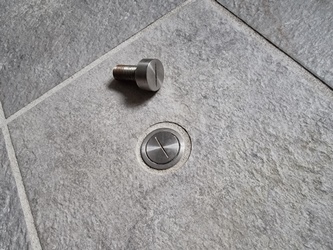

Gulvet i baderummet blev ca 1993 støbt med varmeslanger.
Der blev dengang etableret en pumpebrønd under den projekterede trappe (link) af konstruktionsmæssig og evt. oversvømmeslesgrund. Det er sådan en mani, jeg har tillagt, altid at etablere en forebyggende pumpebrønd laveste sted i betongulve. Ligeledes i garage 2018. Brønden har flere gange været i funktion ved sandblæsning af lofter og en enkelt gang ved et 4-foldigt skybrud aug.2022.



Installation i kælder

De næste tre fotos her er fra juli 1993.
Ved indflytning januar 1982, var jeg så heldig, at Fredericia Elværk var igang med at lægge om fra luftledning til jordkabel v/ min senere gode kolega Peer Vinge. Kablet blev ført til den eksisterende el-tavle på 1.salen. Min far som var el-installatør, flyttede den til viste placering (nu bad) og senere på den anden side væggen.
Ledningsføringen må jeg vist tage ansvar for -hmm?

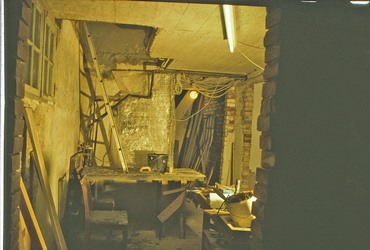

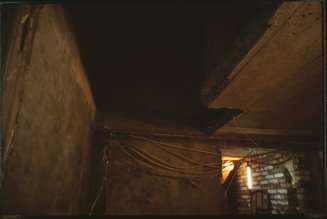

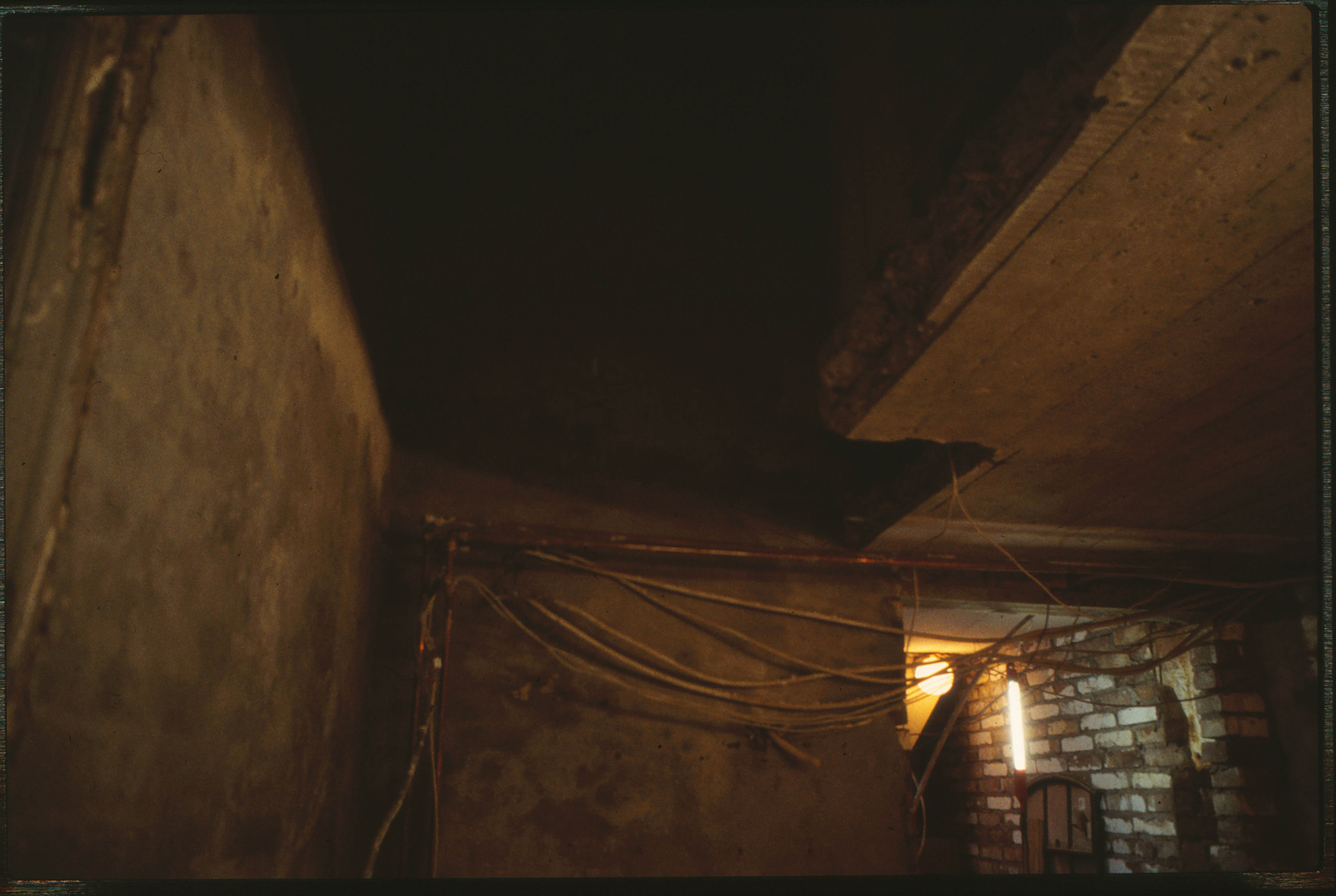

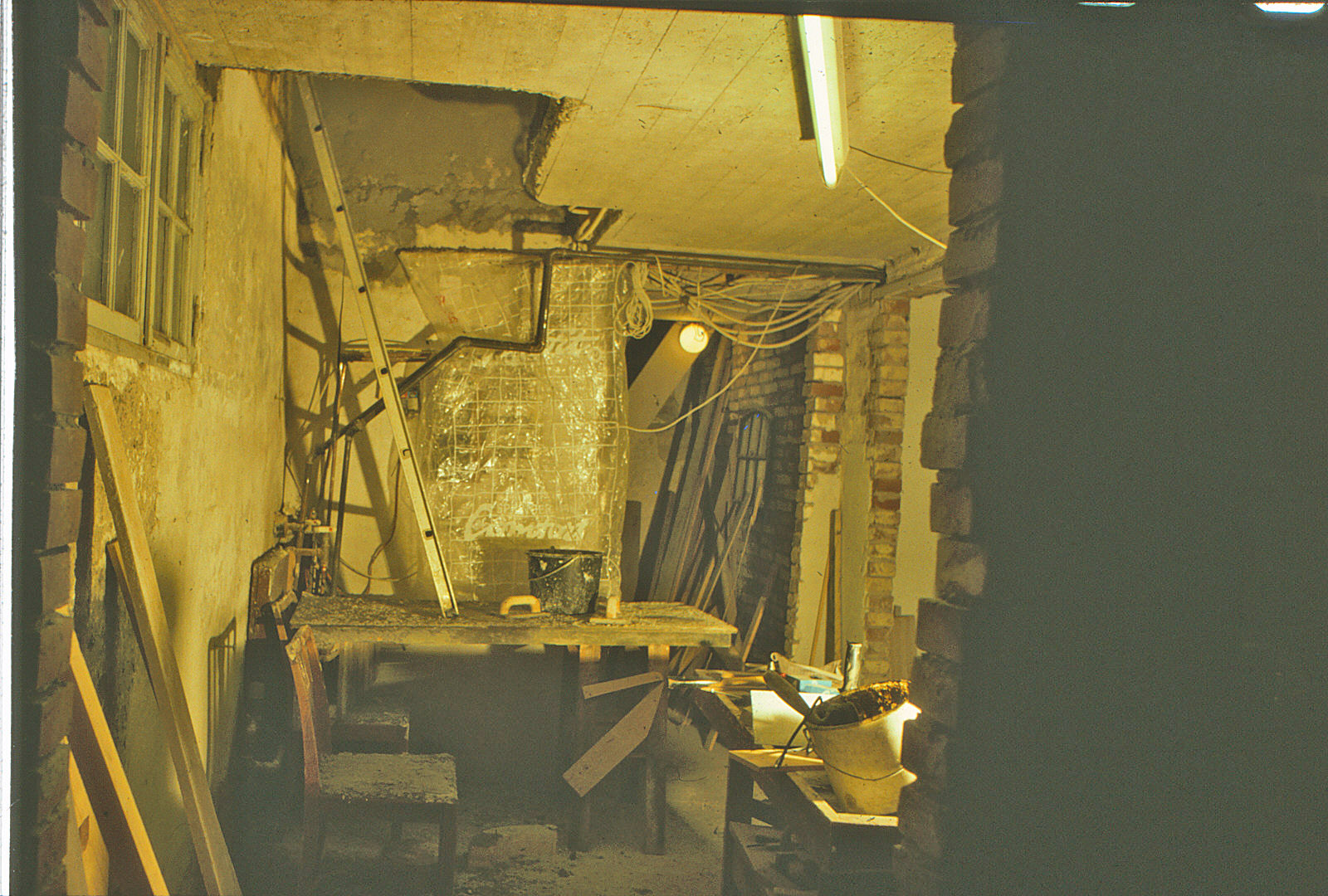

Som fotoene herunder viser, har jeg slået hul i etagedækket for den kommende trappe.
Da Fredericia Fjernvarme skiftede stikledninger, var timingen atter perfekt: Trappen var planlagt og jeg fik det nye stik sænket, så det undgik at konflikte med trappen (foto herunder) Min gode tidligere kollega fra elværket Kurt Pedersen har september 1991 monteret gennemstrømsvandvarmer (også foto herunder)

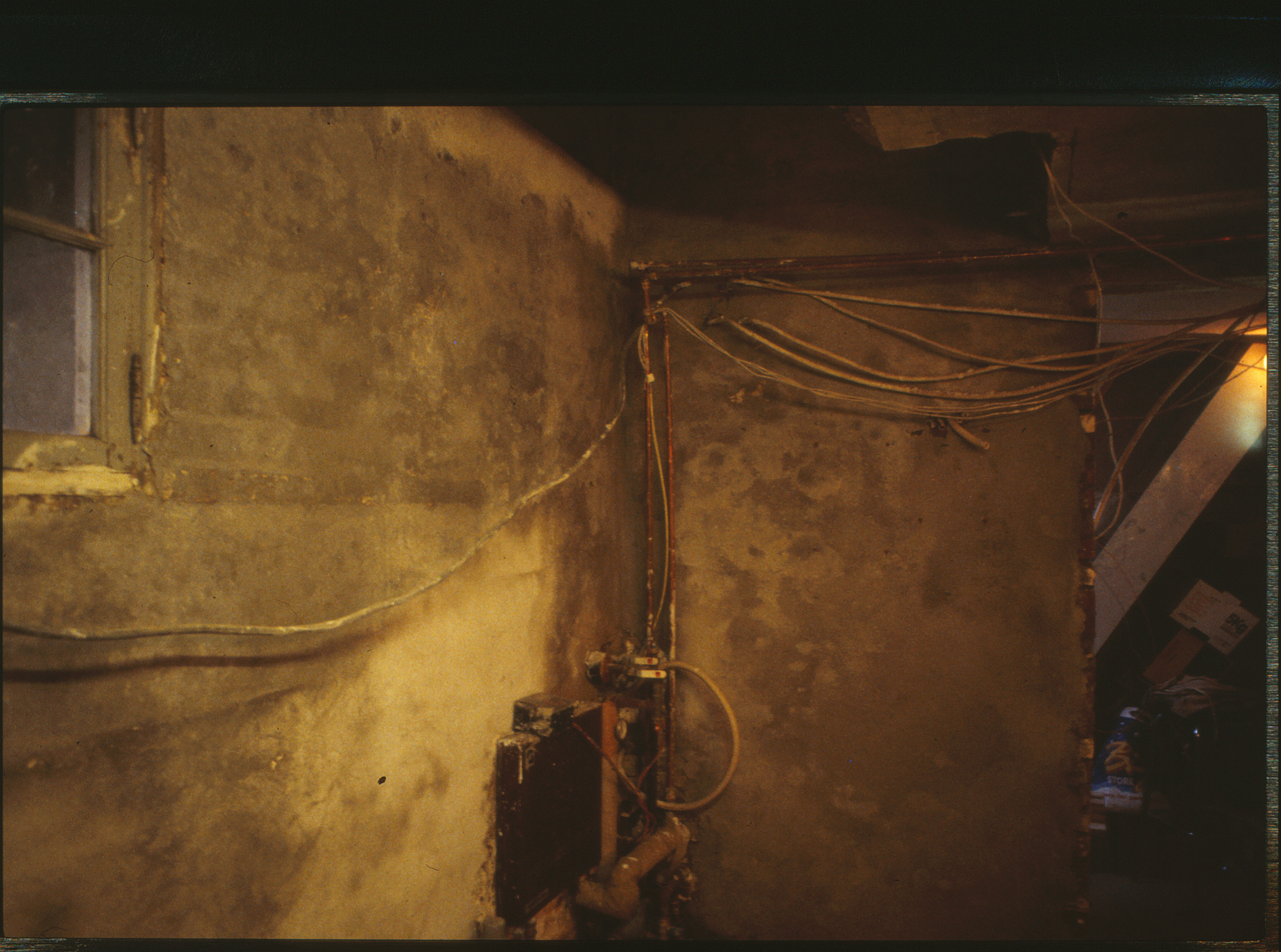

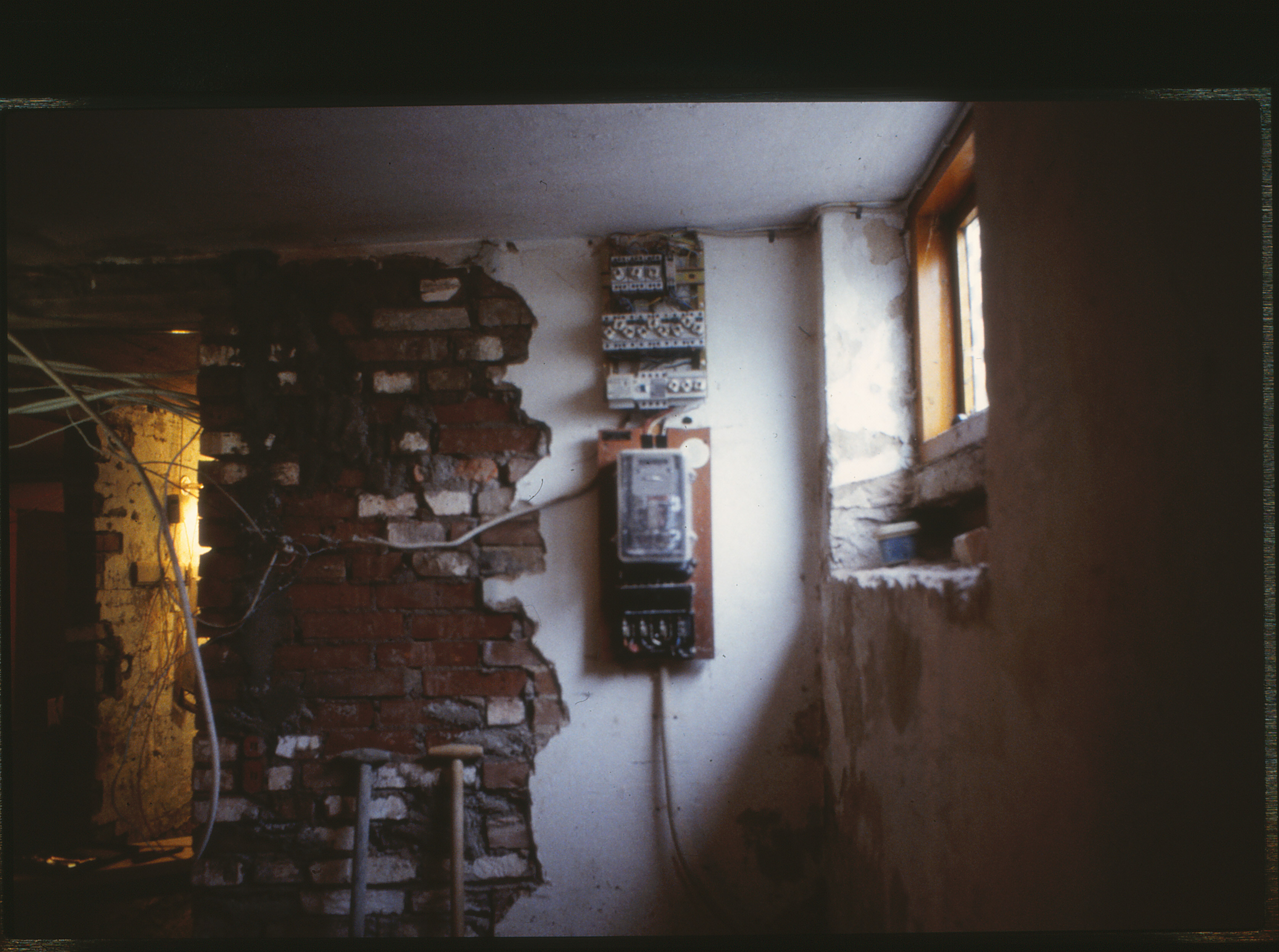

Som det fremgår af fotoet her til venstre, er eltavlen (skjult bag plast)nu flyttet over på den anden side af væggen(nu badeværelse)

Den oprindelige meget stejle kældertrappe ses i baggrunden med den lysende lampe.
Trappen var selvfølgelig i funktion til den nye trappe stod færdig og skulle først fjernes inden jeg kunne komme til at opføre brusenichen.

Og så er det lige før, der er klar til bygning af trappen, som du kan du læse om på "kælderindretning ....


Meget foregik på samme tid som dele af en større sammenhængende renovering.



Understøtning af loft

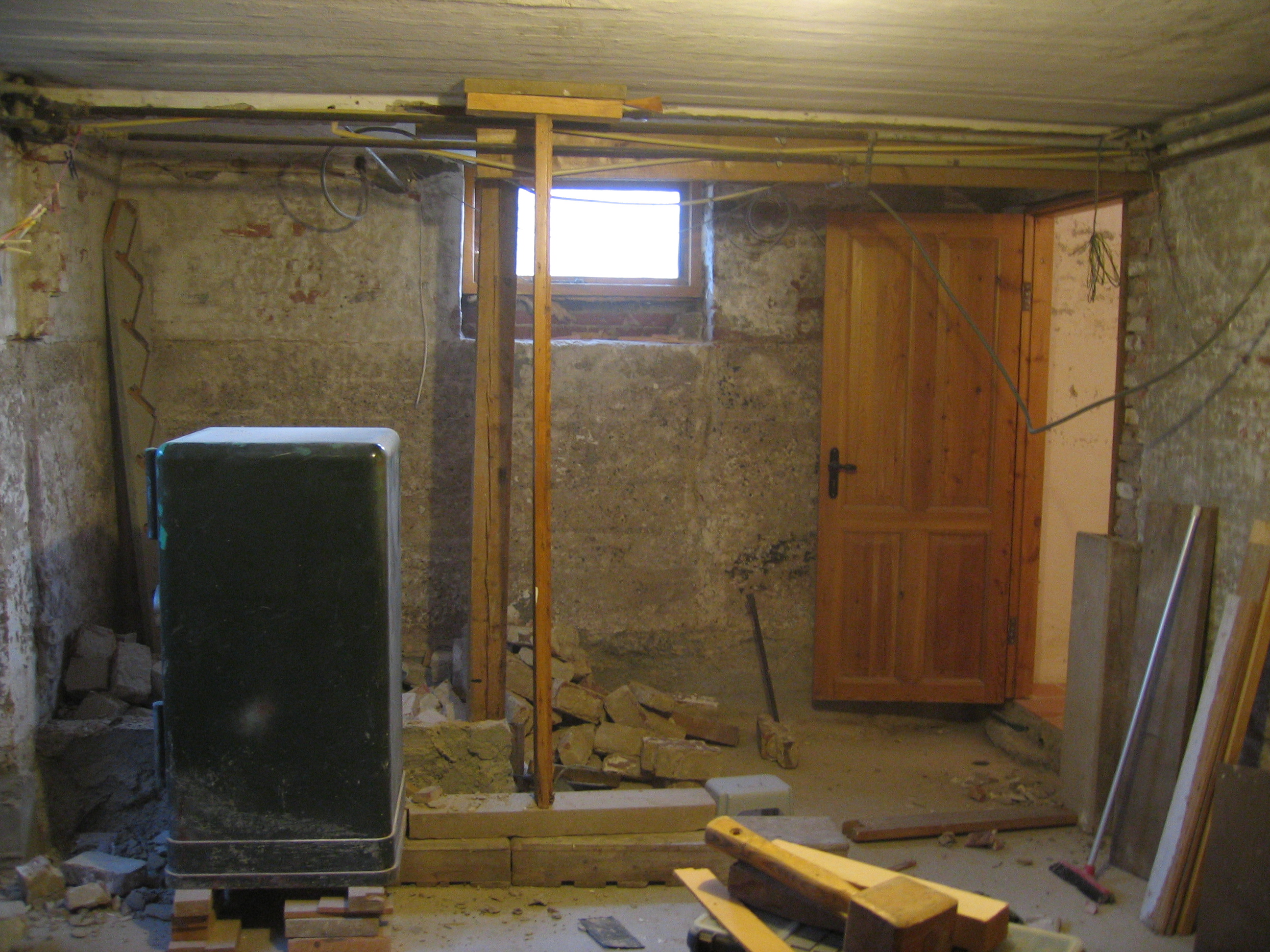

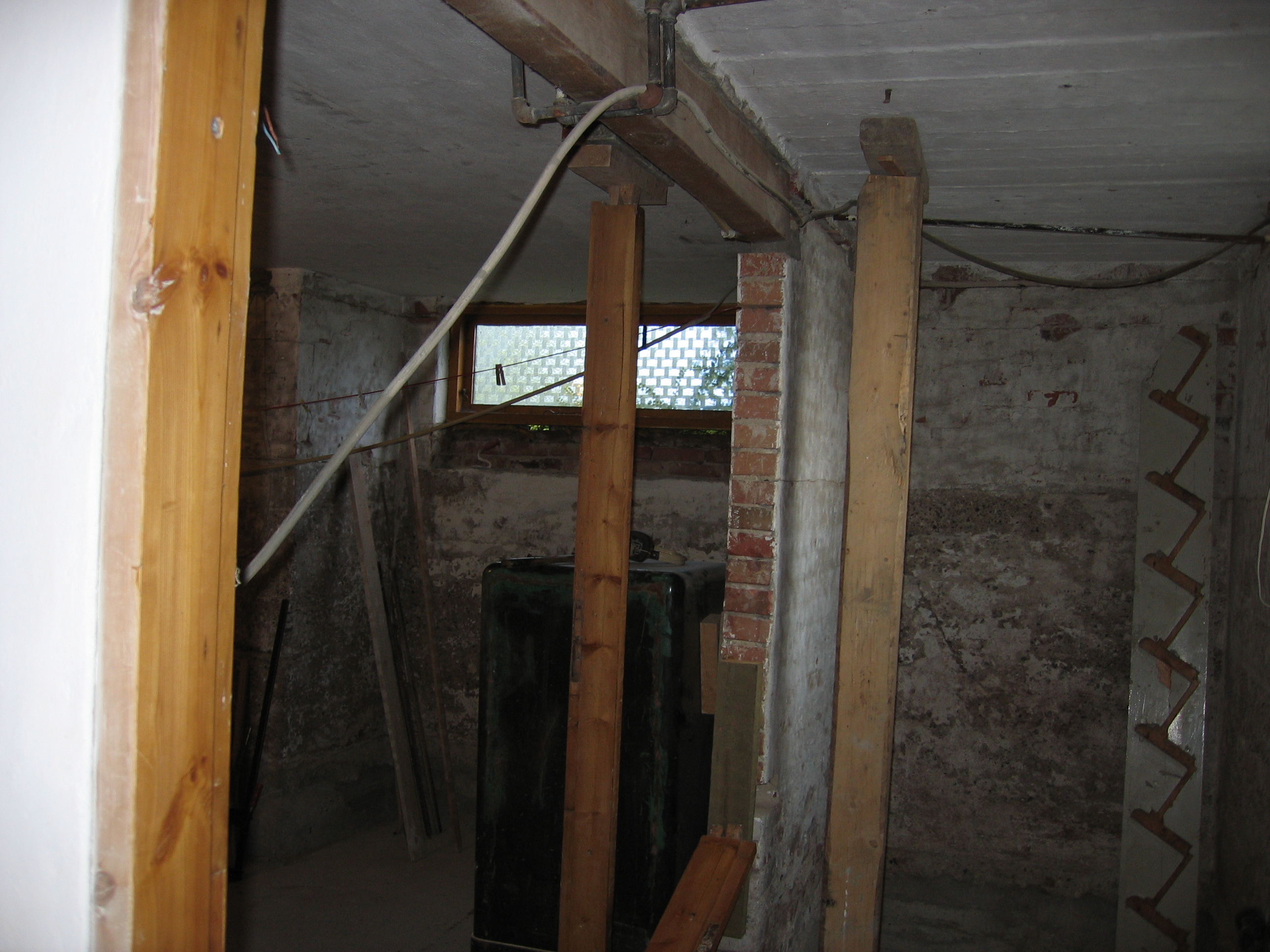

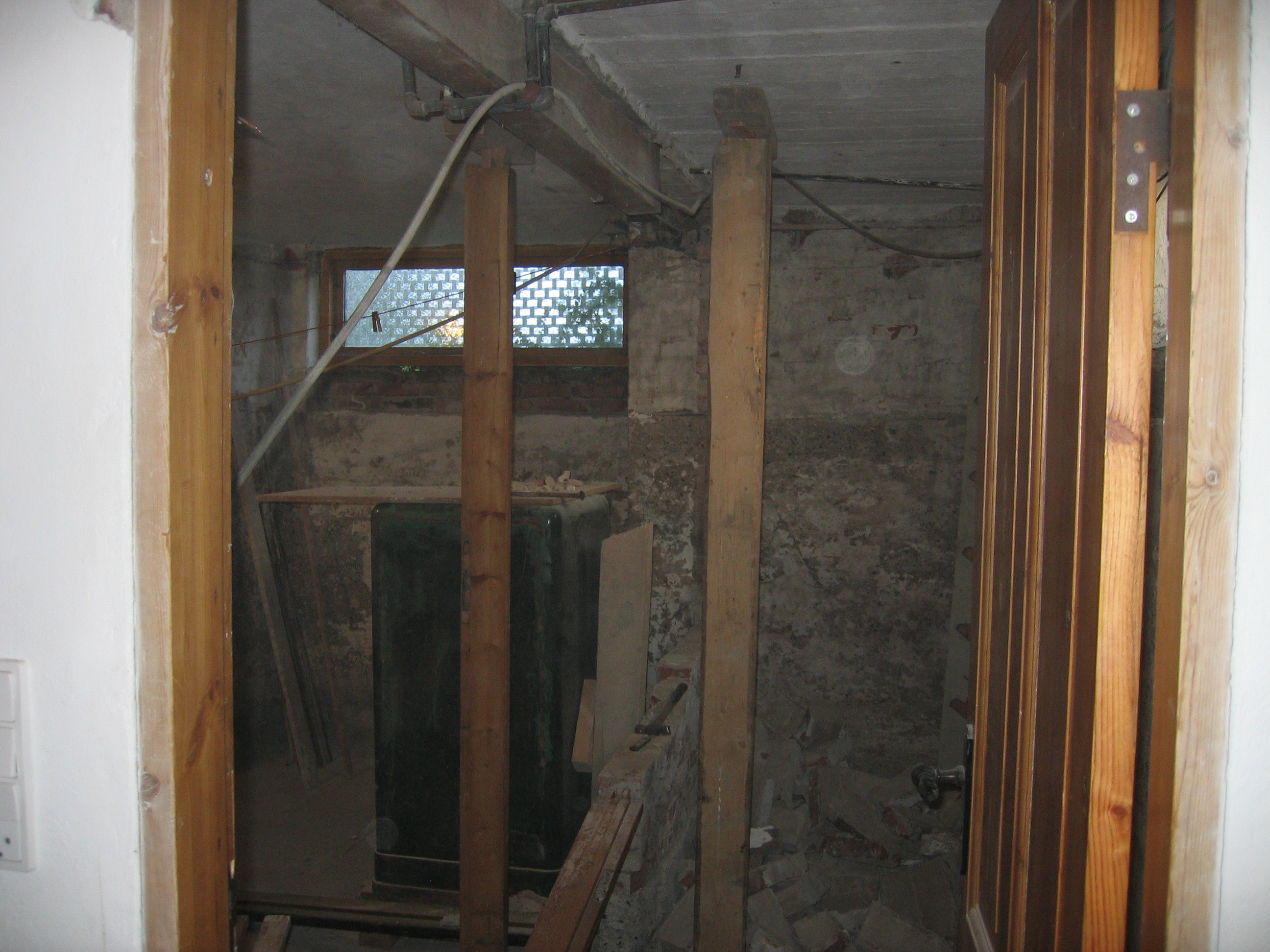

De næste tre fotos her er fra juli/august 2005.

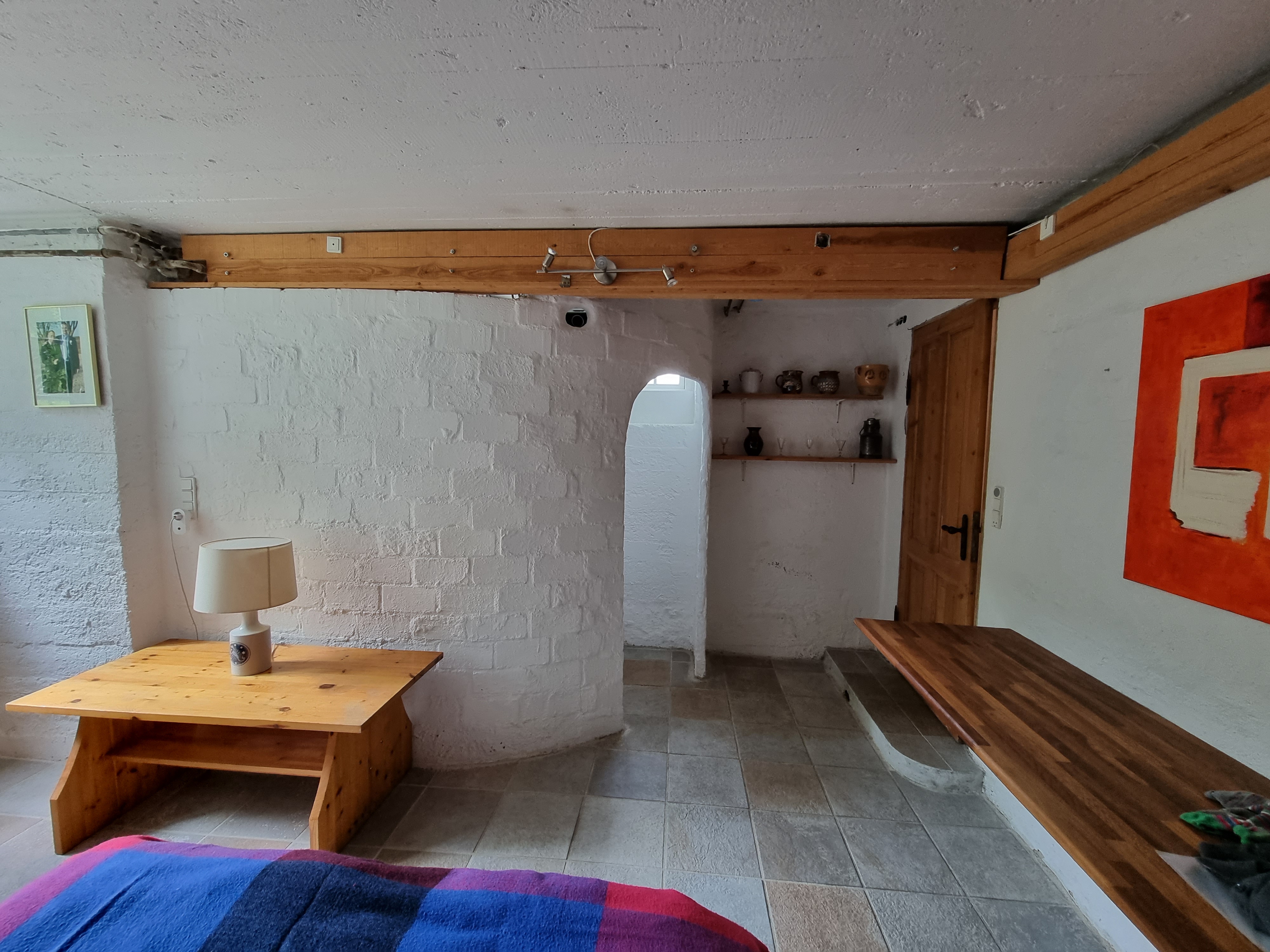

Trædrageren er lagt op i ca. 1993 for at understøtte loftet. Den er reelt sikkert overflødig, da man må formode, at armeringen i loftet er ført igennem over den dengang understøttende væg. Armeringsjernene kunne også være "klippet" over væggen. Derfor er trædrageren lagt op.
Af præcis hvilken årsag, jeg 2005 valgte at skifte den ud med en IPE 140 husker jeg ikke, men det var et godt valg og styrkende for konstruktionen. Måske fordi den hviler på på en endevæg (ved døren)?
Aflastningen af IPE 140'eren sker samme sted,men på en nu er indsat HEB 100, som er ført til fundament. Den er stabiliseret over døren af en også HEB 100, som hviler af på ydermuren. Kontakterne er således monteret mellem profilernes flanger ( såvidt jeg husker).
Faktisk en vildt stærk konstruktion. Desværre har jeg ingen umiddelbar fotodokumentation - øv.
Så dør og karm har selvfølgelig også været afmonteret imellem operationerne.

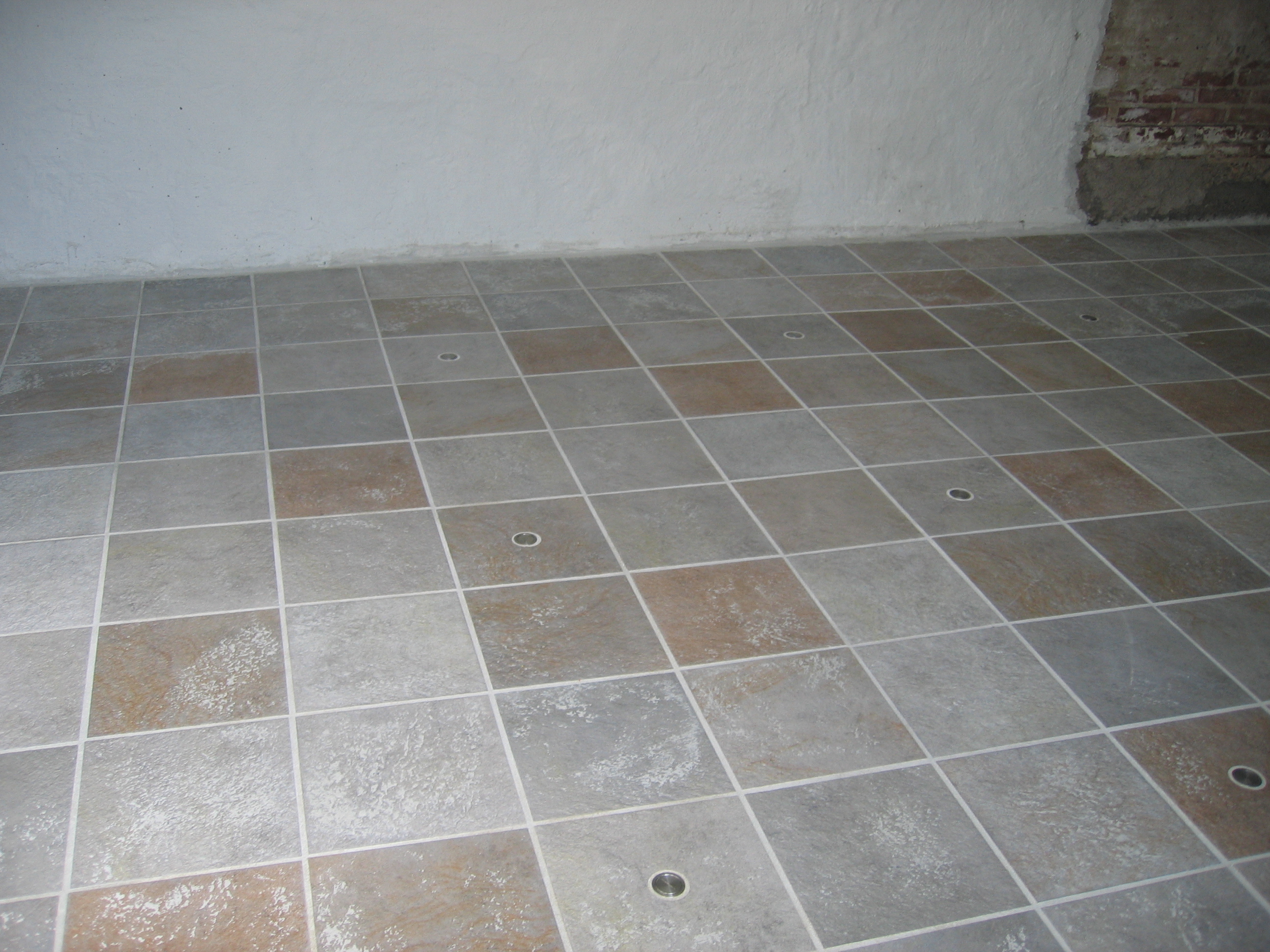

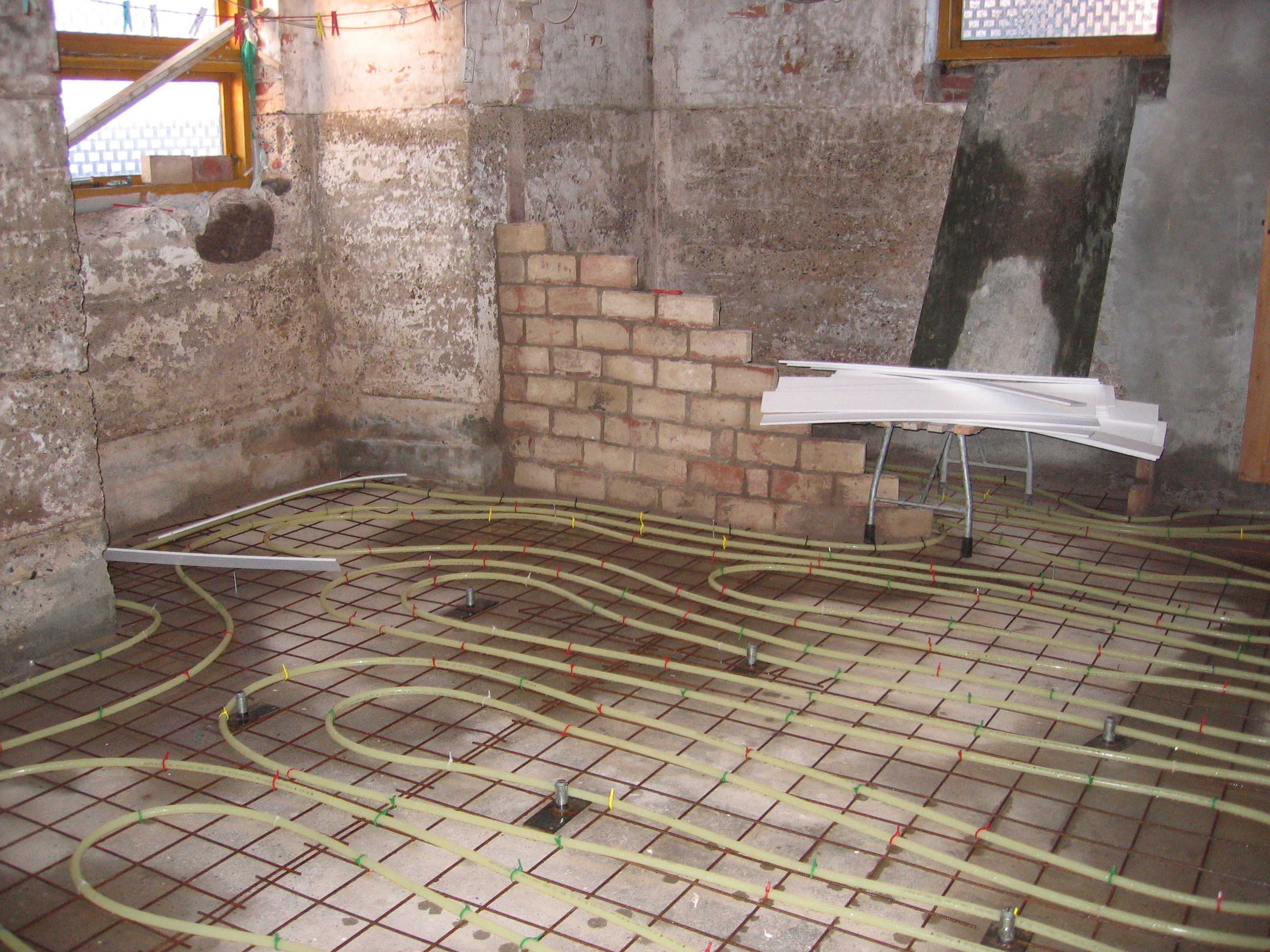

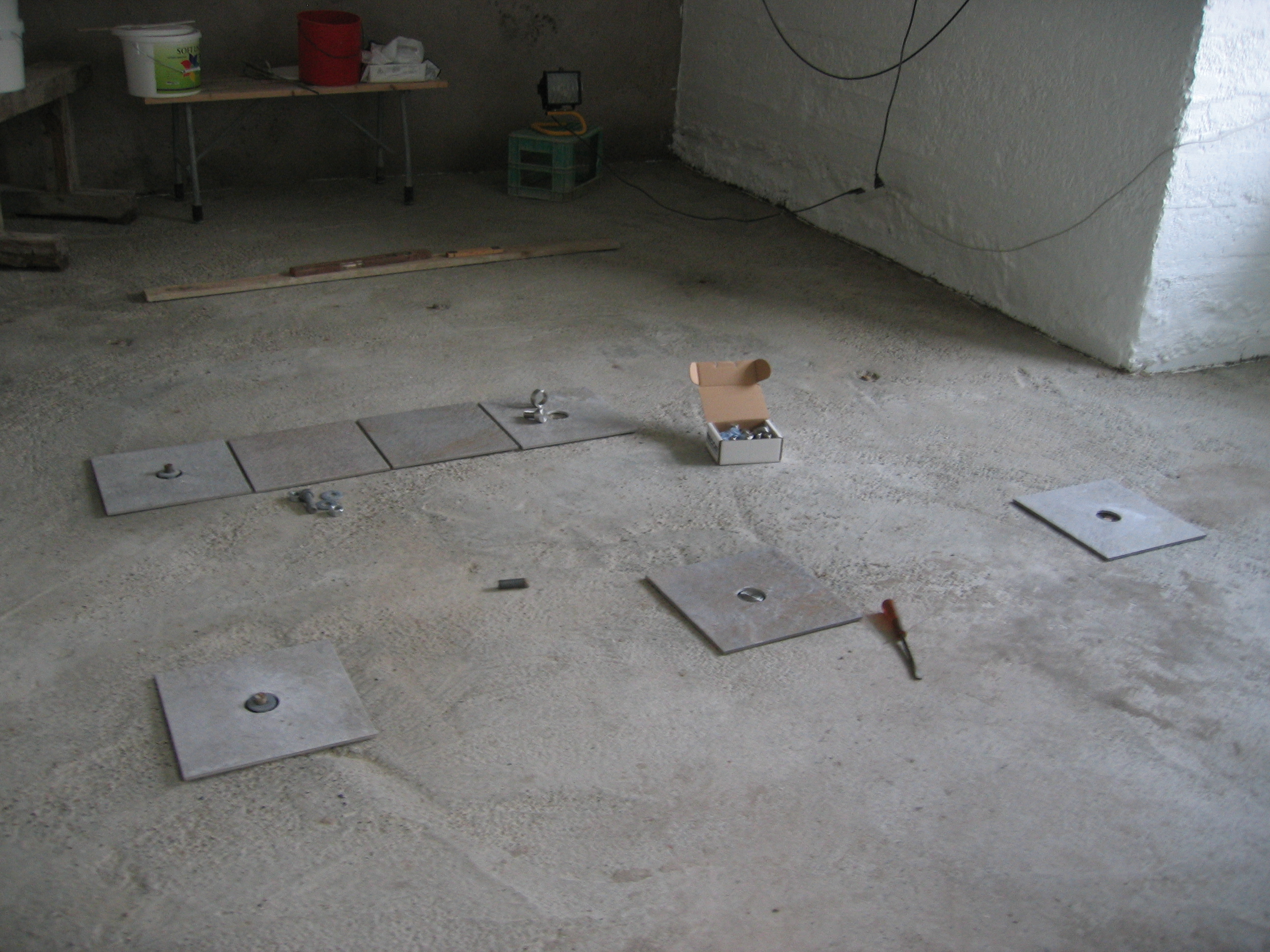

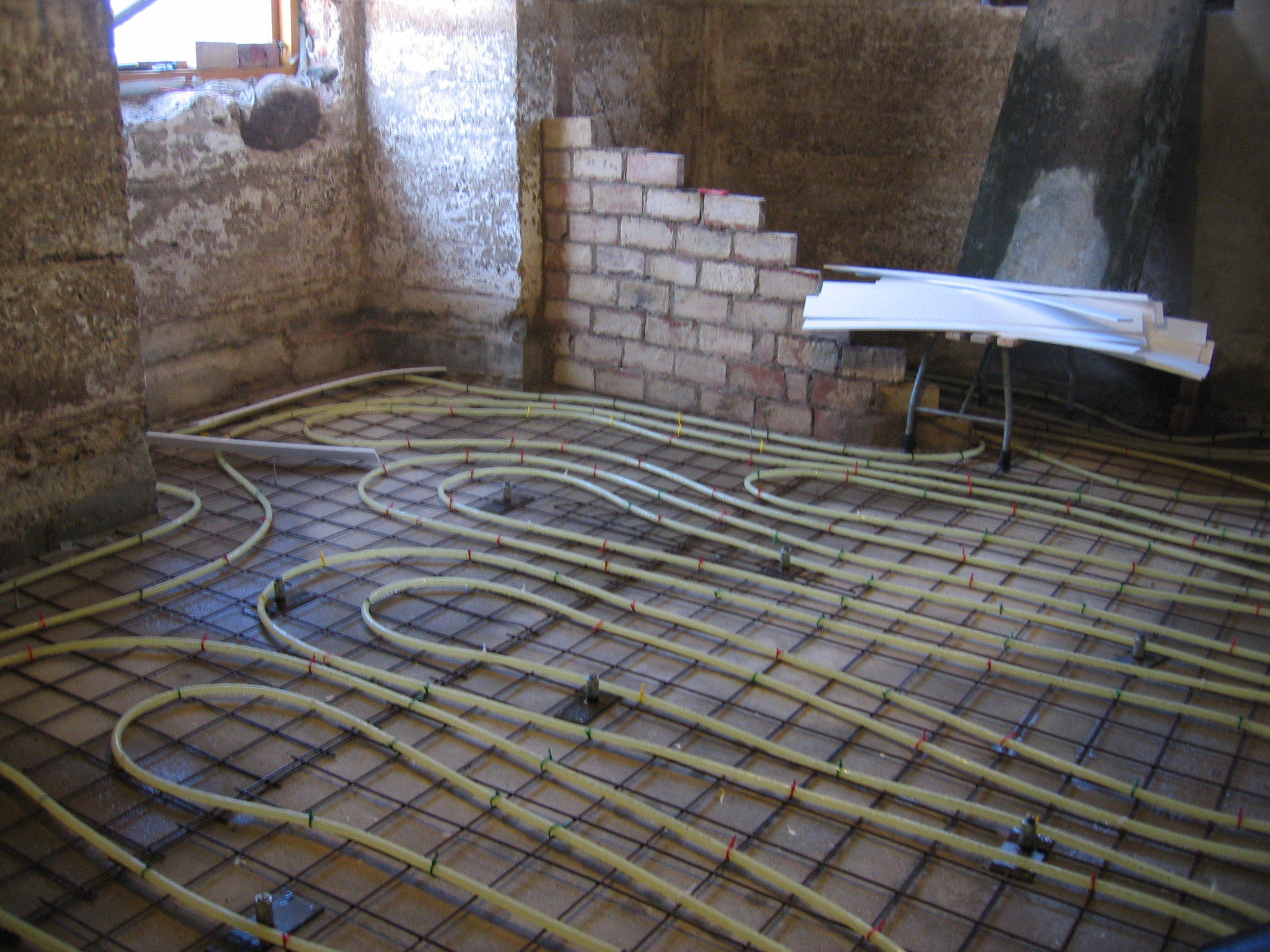

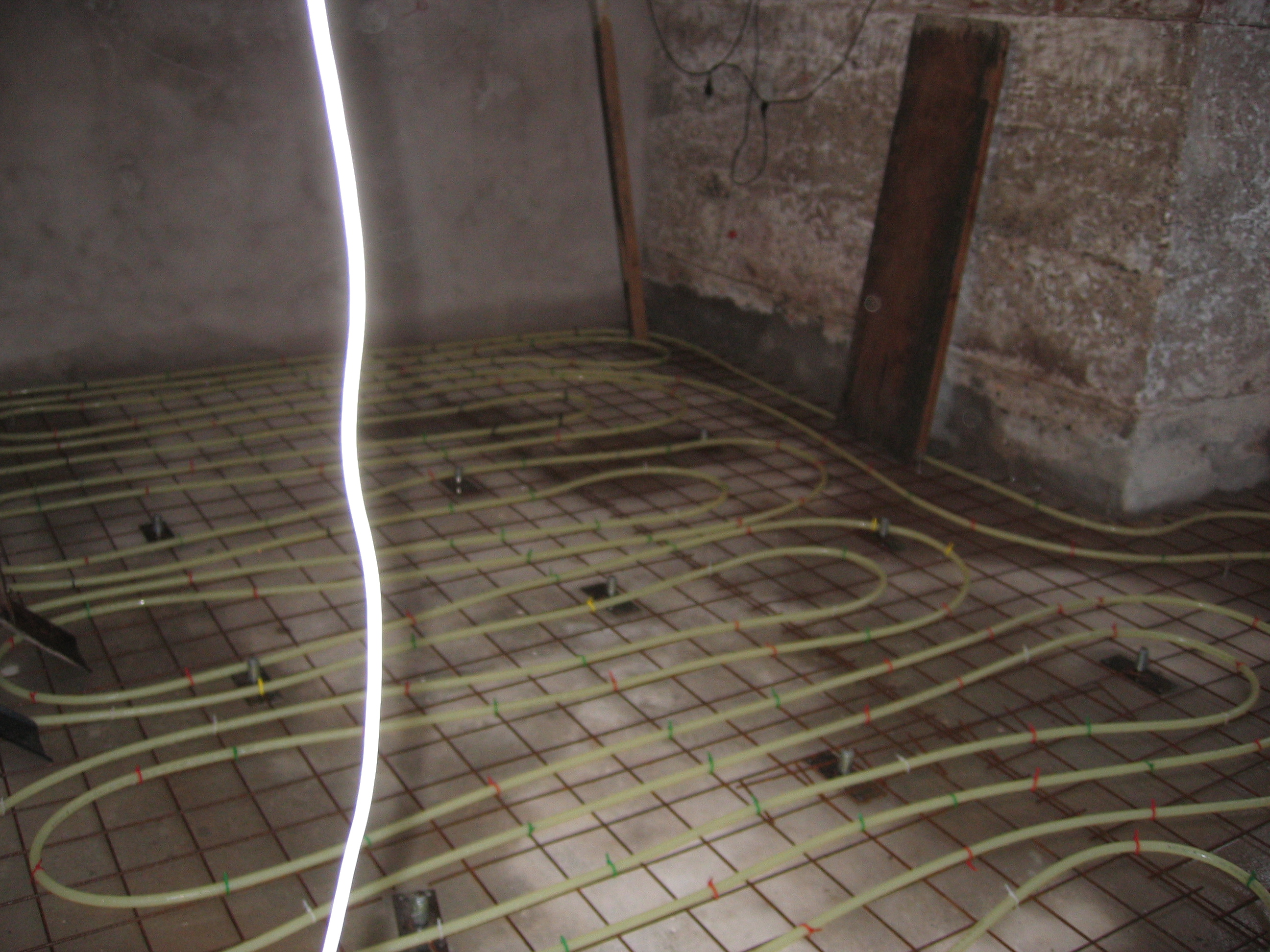

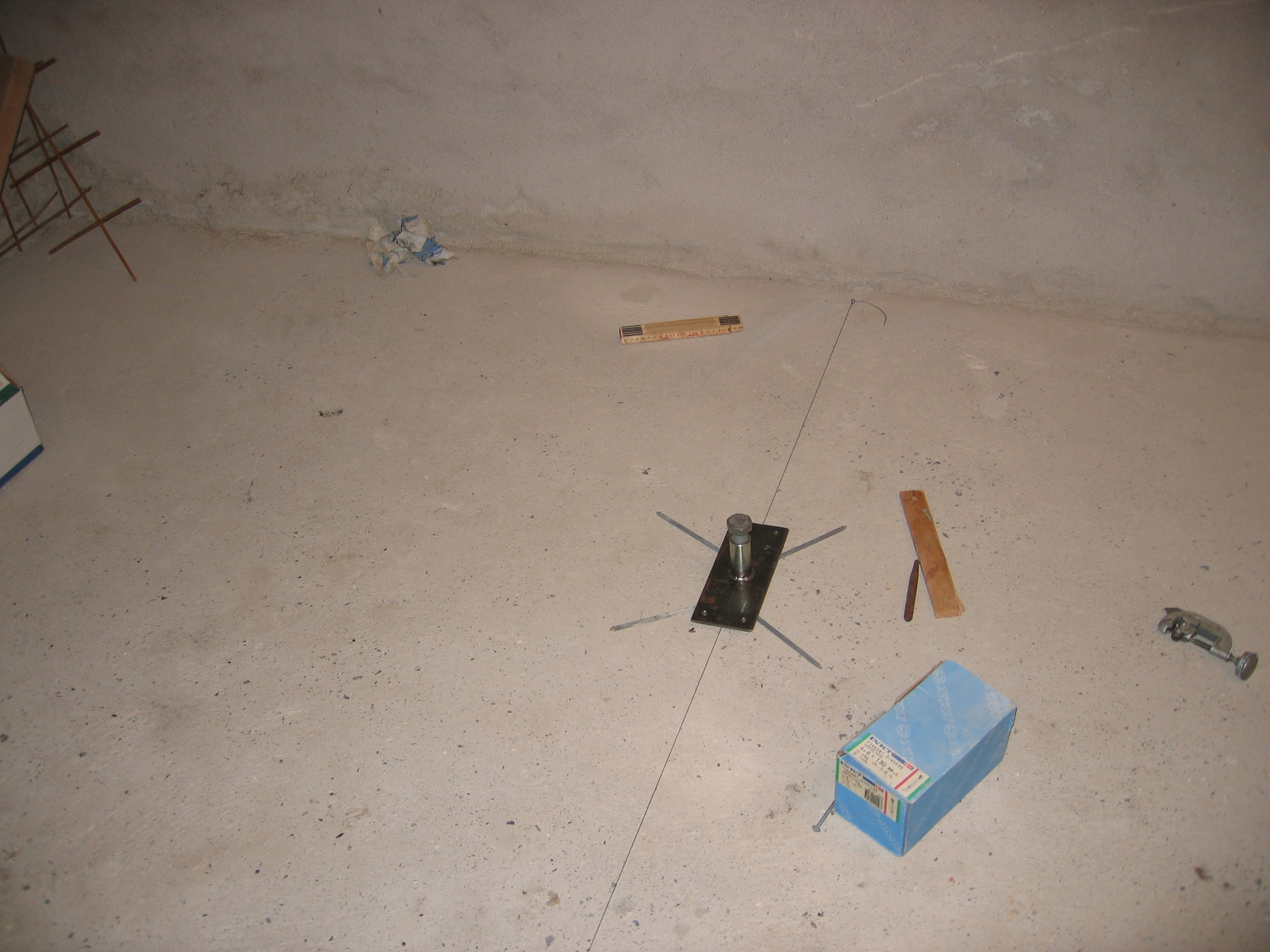

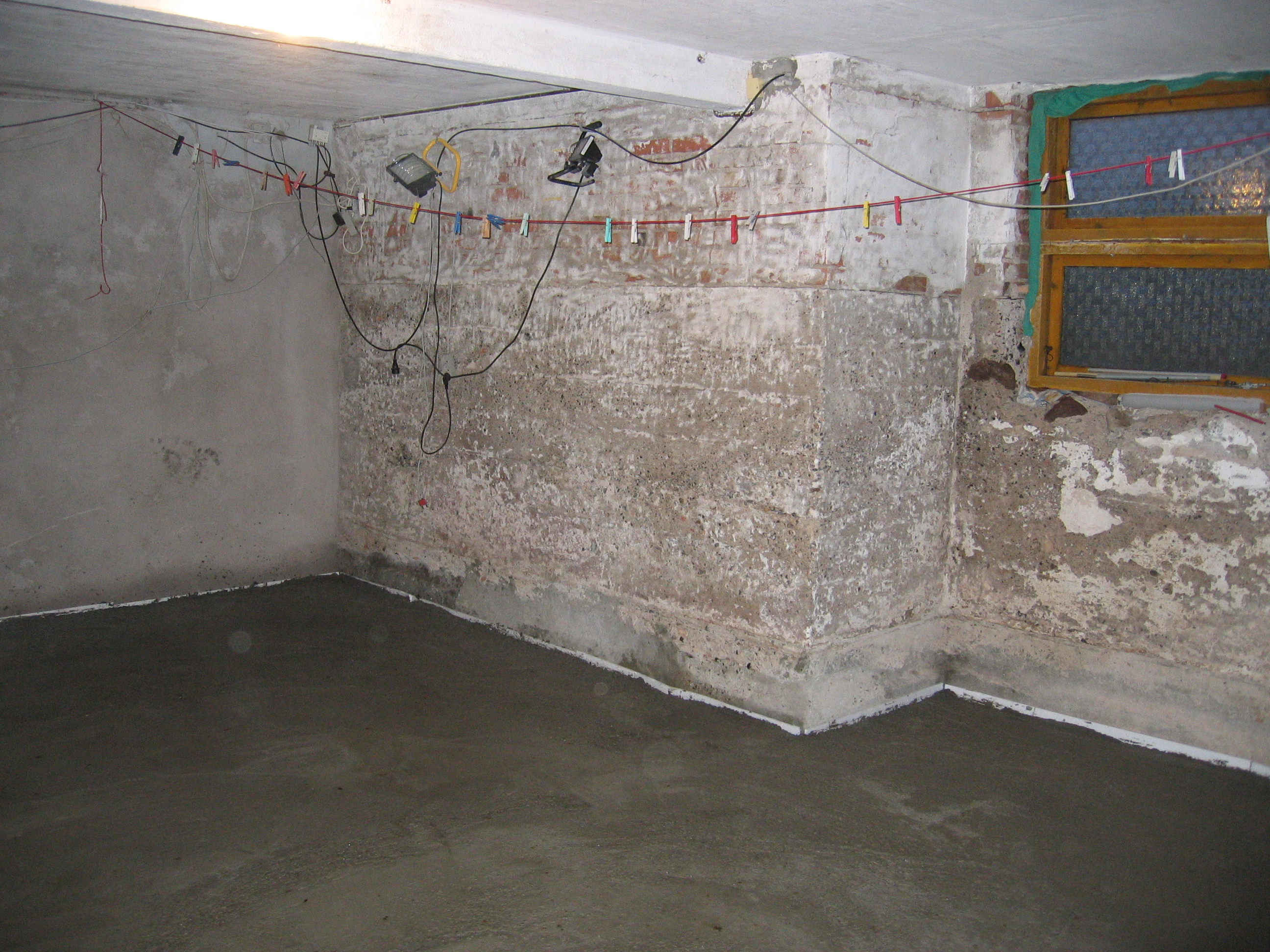

Gulvvarme i Sydværelset 2007

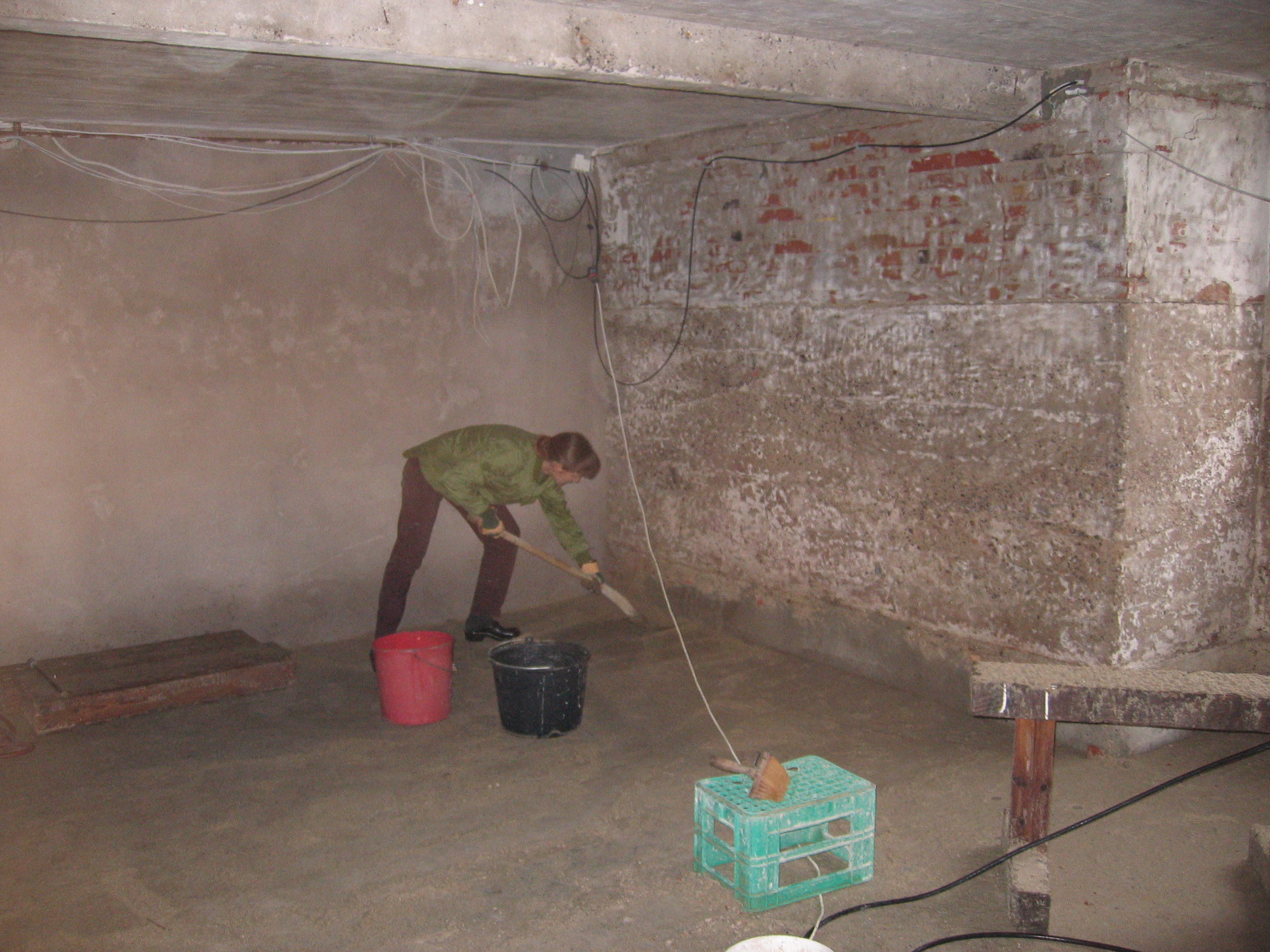

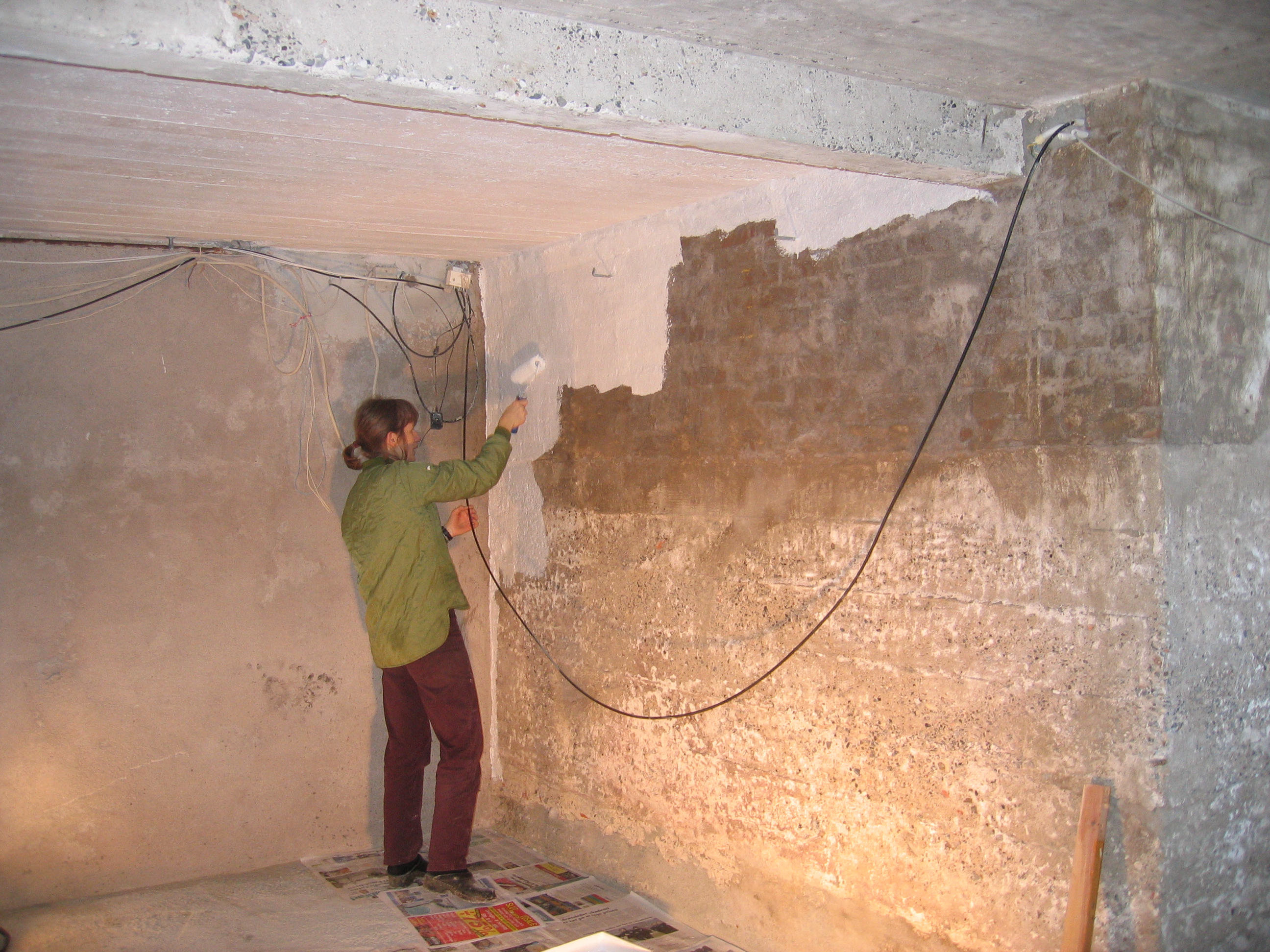

Nå. Men så mødte jeg i 2006 Pia, og vi gik igang med at indrette Sydvendte værelse.

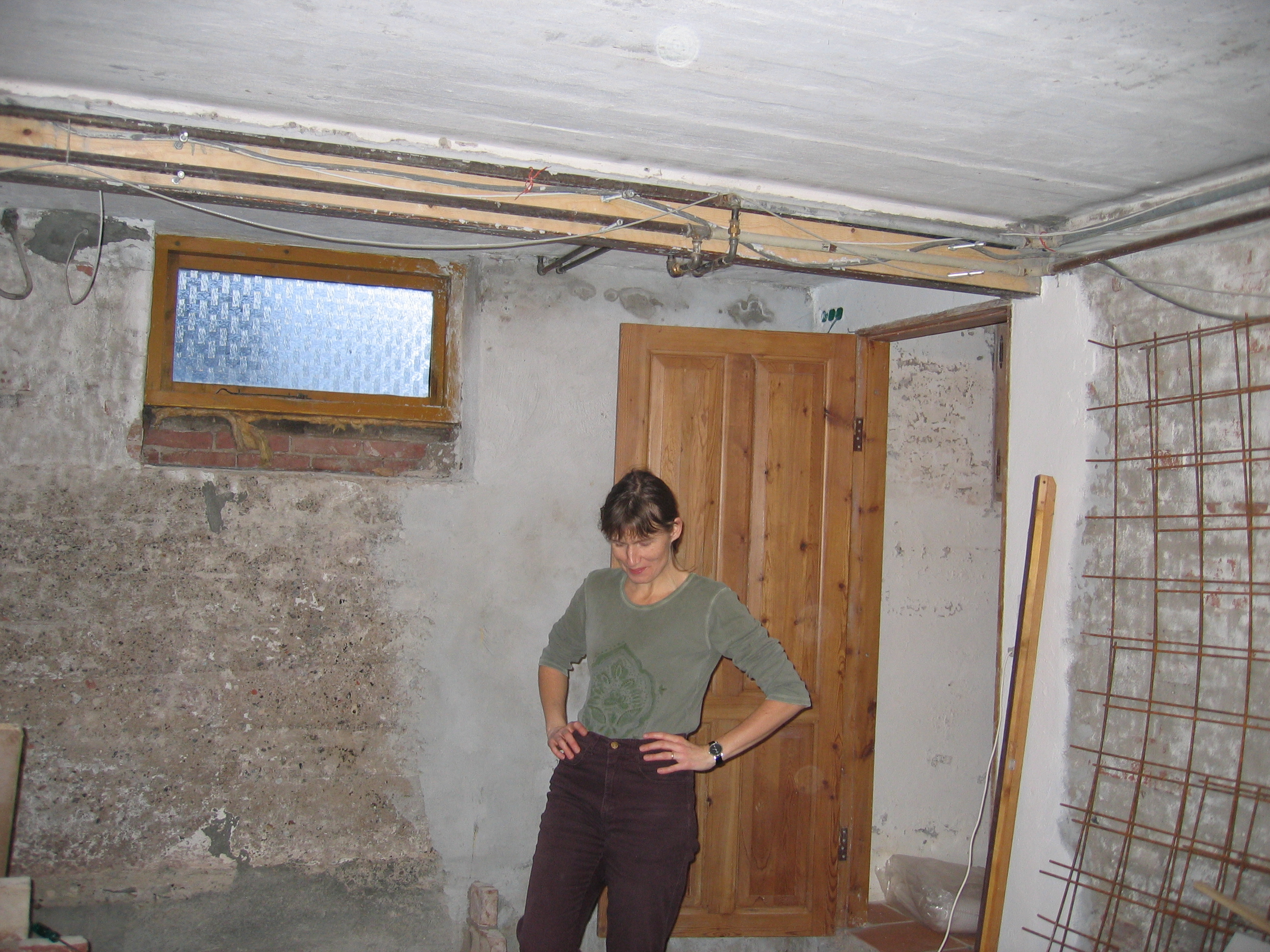

Den nye IPE-140-drager er monteret og HEB-profilernes placering "markeret" med vægmaling.

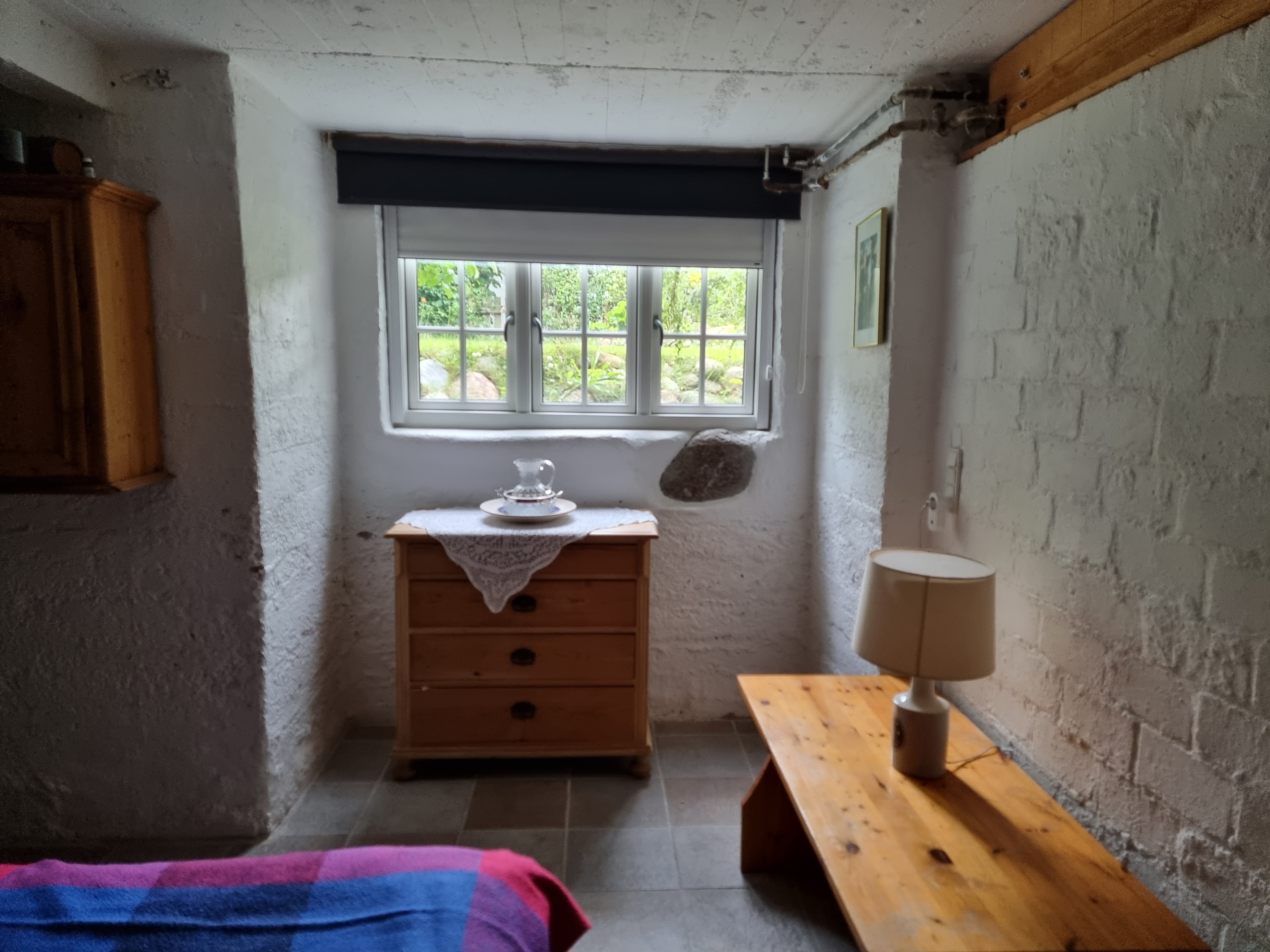

Ved det originale vindue ved trappen, er der på dette tidspunkt stadig salpeterudtræk.Før renoveringen af hovedtrappen.
